Detección de nivel por horquilla vibrante

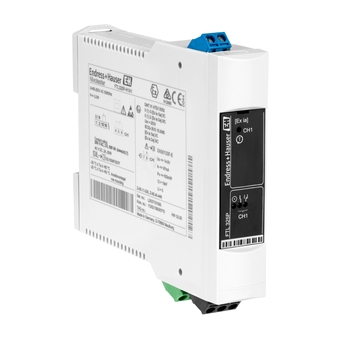

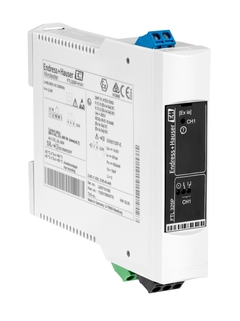

Nivotester FTL325P

Unidad de conmutación con un circuito de señal intrínsecamente seguro para conectarse a Liquiphant o Soliphant

La unidad de conmutación FTL325P se utiliza en la detección de nivel en depósitos de líquidos y silos de productos a granel, y asimismo en zonas con peligro de explosión. Es apto también para detección de líquidos en tuberías para la protección de bombas contra el funcionamiento en vacío y la prevención del sobrellenado en depósitos con líquidos combustibles o no combustibles perjudiciales para el agua. Hasta 3 equipos de medición para un control de dos puntos y detección de nivel. Seguridad funcional hasta SIL3 según
IEC 61508 utilizando Liquiphant con la pieza intercalada FEL57.

Añadir a la cesta
Configurar
Seleccionar y elegir tamaño
Cálculo de precios tras inicio de sesión y configuración

Comparar

Ventajas

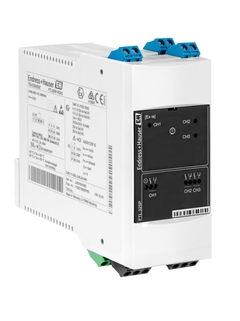

Nivotester FTL325P para conectar una, dos o tres células de medición (equipos con 1, 2 o 3 canales)
Circuitos para zonas con peligro de explosión intrínsecamente seguros para utilizar en sensores de medición en zonas con peligro de explosión
Seguridad...

Mostrar más
Nivotester FTL325P para conectar una, dos o tres células de medición (equipos con 1, 2 o 3 canales)
Circuitos para zonas con peligro de explosión intrínsecamente seguros para utilizar en sensores de medición en zonas con peligro de explosión
Seguridad funcional hasta SIL2 mediante monitorización en línea. Tests de prueba simplificados para WHG/SIL presionando un pulsador
Cabezal de montaje en raíl DIN para una instalación en serie sencilla sobre raíles estándares en el armario de los interruptores
Cableado sencillo usando regletas extraíbles
Las entradas están aisladas galvánicamente entre sí, desde la red eléctrica y desde las salidas

Mostrar menos

Ámbito de aplicación
Unidad de conmutación con un circuito de señal intrínsecamente seguro para conectarse a Liquiphant o Soliphant
Temperatura ambiente: -20 a +70 °C (-4 a +158 °F)
Certificados internacionales de protección contra explosiones, prevención de sobrellenado WHG...

Mostrar más
Unidad de conmutación con un circuito de señal intrínsecamente seguro para conectarse a Liquiphant o Soliphant
Temperatura ambiente: -20 a +70 °C (-4 a +158 °F)
Certificados internacionales de protección contra explosiones, prevención de sobrellenado WHG, certificados para aplicaciones marinas

Mostrar menos

Características y especificaciones

Atrás

Details

Measuring principle

Líquidos con vibración
Característica / Aplicación

Unidad de interruptor tecnología PFM para montaje en riel
Intrínsicamente seguro
La seguridad SIL más alta
Especialidades

Si los sensores son redundantes, SIL3
Suministro / Comunicación

85...253 V AC,

20...30 V AC/ 20...60 V DC
Temperatura ambiente

Instalación única:
-20 °C ... 60 °C
(-4°F ... 140 °F)
Montaje en riel:
-20 °C ... 50 °C
(-4 °F ... 122 °F)
Comunicación

1 Canal: 1 Nivel SPDT + 1 Alarma SPST
3 Canales: 3 niveles SPDT + 1 Alarma SPST
Certificados / Aprobaciones

ATEX
FM
CSA
WHG
SIL
GL naval
Aprobaciones de seguridad

Prevención contra sobrellenado WHG

SIL

Measuring principle

Líquidos con vibración
Característica / Aplicación

Unidad de interruptor tecnología PFM para montaje en riel
Intrínsicamente seguro
Suministro / Comunicación

85...253 V AC,

20...30 V AC / 20...60 V DC
Temperatura ambiente

Instalación única:
-20 °C ... 60 °C
(-4°F ... 140 °F)
Montaje en riel:
-20 °C ... 50 °C
(-4 °F ... 122 °F)
Comunicación

1 Canal: 1 Nivel SPDT + 1 Alarma SPST
3 Canales: 3 niveles SPDT + 1 Alarma SPST
Certificados / Aprobaciones

ATEX
FM
CSA
SIL
WHG
GL sector naval
Aprobaciones de seguridad

Prevención contra sobrellenado WHG

SIL

Documentos / Manuales / Software

Tipo de descarga

Filtrar

Nivotester FTL325P Technical Information
Vibronic

Technical Information (TI)
Nivotester FTL 325 P- 1 1Bedienungsanleitung
Füllstandgrenzschalter mit PFM- Eingang.

Short Instruction (KA)

07/15

Alemán , Inglés , Español , fr , Italiano , Holandés
Nivotester FTL325 Betriebsanleitung
Mit eigensicherem Signalstromkreis zum Anschluss an Messaufnehmer Liquiphant und Soliphant

Short Instruction (KA)

07/15

Alemán , Inglés , Español , fr , Italiano , Holandés
Bedienungsanleitung/ Operating Instuctions Liquiphant M/S + FEL57
Selbsttest Self test

Short Instruction (KA)

02/17

Alemán , Inglés , Español , fr , Italiano , Holandés
Safety Instructions Nivotester FTL325P
[Ex ia Ga] IIC TÜV 13.0913 X (INMETRO)

Ex Safety Instructions (XA)
Safety Instructions Nivotester FTL325P
Class I, II, III Division 1 or 2 Groups A, B, C, D, E, F, G Class I, Zone 0, AEx ia IIC

Ex Safety Instructions (XA)
Safety Instructions Nivotester FTL325P
ATEX: II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC DMT 01 ATEX E 052; IECEx BVS 15.0085

Ex Safety Instructions (XA)
Safety Instructions Nivotester FTL325P
Class I, II, III Division 1 or 2 Groups A, B, C, D, E, F, G Class I, Zone 0, Ex ia IIC

Ex Safety Instructions (XA)
Nivotester FTL325P EAC: [Ex ia Ga] IIC X [Ex ia Da] IIIC X Safety Instructions
Vibronic Limit Switches, Liquids

Ex Safety Instructions (XA)
Nivotester FTL325P ATEX: II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc IECEx: Ex nA nC [ia Ga] IIC T4 Gc Safety Instructions
Vibronic Limit Switches, Liquids

Ex Safety Instructions (XA)
Nivotester FTL325P NEPSI: [Ex ia Ga] IIC [Ex ib Gb] IIC Safety Instructions
Vibronic Limit Switches, Liquids

Ex Safety Instructions (XA)
Safety Instructions Nivotester FTL325P
ATEX: II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC IECEx: [Ex ia Ga] IIC [Ex ia Da] IIIC DMT 01 ATEX E 052; IECEx BVS 15.0085

Ex Safety Instructions (XA)
Nivotester FTL325P
CSA Drawing No.: 960511-0071 A Drawing Type: Installation Drawing

Certificate FM/CSA (ZD)
Nivotester FTL325P
FM Drawing No.: 960511-0070 A Drawing Type: Control Drawing

Certificate FM/CSA (ZD)
Nivotester FTL325P
CSA Drawing No.: 960006046 B Drawing Type: Installation Drawing

Certificate FM/CSA (ZD)
Liquiphant M/S FTL5x(H), FTL51C, FTL7x + Nivotester FTL325P
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

Special Documentation (SD)
Functional safety manual (SIL) Liquiphant M FTL5, FTL7 with Nivotester FTL325P
Level limit switch for all liquids. Suitable for use in hazardous areas, food and pharmaceuticals

Special Documentation (SD)
Liquiphant M/S FTL5x(H), FTL51C, FTL7x + Nivotester FTL325P
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

Special Documentation (SD)
Soliphant M FTM50, FTM51, FTM52 + Nivotester FTL325P
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

Special Documentation (SD)
Functional Safety Manual (SIL) Liquiphant M/S with FEL57 and FTL325P
Level limit switch for all liquids. Suitable for use in hazardous areas, food and pharmaceuticals

Special Documentation (SD)
Liquiphant M/S with electronic insert FEL57 + Nivotester FTL325P Functional Safety Manual Special Documentation
Point level measuring system

Special Documentation (SD)
Soliphant M with electronic insert FEM57 + Nivotester FTL325P Functional Safety Manual Special Documentation
Point level measuring system

Special Documentation (SD)
Nivotester: FTL325P Manufacturer information for users regarding software updates (NE53)
Nivotester: FTL325P Hardware: HW-V02.00 Manufacturer information for users regarding software updates (NE53)

Manufacturer Information (MI)
Solutions in tanker loading
Protect your profit, protect your people

Competence Brochure (CP)

08/13

Inglés
Overfill protection in a Propylene Oxide (PO) storage tank
SIL2 rated Liquiphant FTL51 high level switch and Nivotester FTL325P with push-button test possibility

Case Studies (CS)

10/07

Inglés
Liquiphant in overfill protection
Liquiphant FTL51 and Nivotester FTL325P (PFM) are used for overfill protection for critical liquids

Case Studies (CS)

06/10

Inglés
Nivotester
Código de producto: FTL325P- Número Declaración: HE_00979_01.18

Manufacturer Declaration

Alemán
Nivotester
Código de producto: FTL325N-, FTL325P- Número Declaración: HE_00717_01.17 Especificaciones del fabricante: Explosion protection

Manufacturer Declaration

Alemán
Nivotester, Solicap S
Código de producto: FTI77-, FTL325N-, FTL325P-, FTW325- Número Declaración: HE_00339_01.16

Manufacturer Declaration

Alemán , Inglés
Nivotester
Código de producto: FTL325P- Número Declaración: HE_00590_01.17 Especificaciones del fabricante: RoHS

Manufacturer Declaration

Chino
Nivotester
Código de producto: FTL325N-, FTL325P- Número Declaración: EC_00549_03.17

EU Declaration

Alemán , Inglés , fr
Nivotester
Código de producto: FTL325N-, FTL325P- Número Declaración: EC_00528_02.17

EU Declaration

Alemán , Inglés , fr
Liquiphant M, Liquiphant S, Nivotester
Código de producto: FTL325P-, FTL50-, FTL51-, FTL70-, FTL71- Número Declaración: SIL_00070_03.15

SIL Declaration

Inglés
Nivotester, Liquipoint, Nivotester FailSafe
Código de producto: FTC325-, FTL325N-, FTL325P-, FTL375P-, FTW325-, FTL825- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TС RU D-DE.MU62.B.02537

Miscellaneous

Ruso
Nivotester
Código de producto: FTC325-, FTL325N-, FTL325P-, FTW325- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC BY_112 11.01. TP004 003 137

Miscellaneous

Ruso
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch
Código de producto: FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW31-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84-, FTI52-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51- Región: Russia (Declaration of Conformity) Número de certificado: RU D-DE.MO10.B.05528

Miscellaneous

Ruso
Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquiphant T, Nivotester, Nivotester FailSafe
Código de producto: FTL85-, FTL825-, FTL81-, FTL80-, FTL71-, FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL330L-, FTL330H-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTL20H-, FTL20-, FTC325- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC № RU D-DE.AL32.B.07215

Miscellaneous

Ruso
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch, Einstabsonde, Dreistabsonde, Doppelstabsonde
Código de producto: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325- Región: Russia (Declaration of Conformity) Número de certificado: RU D-DE.MO10.B.05531

Miscellaneous

Ruso
Nivotester
Código de producto: FTL325N-, FTL325P- Región: China Entidad certificadora: NEPSI Categoría: II (1) GD Protección: [Ex ia Ga] IIC, [Ex ib Gb] IIC

Explosion Protection

Inglés
Nivotester
Código de producto: FTL325P- Región: Japan Entidad certificadora: TIIS Protección: [Ex ia] IIC

Explosion Protection

Japonés
Nivotester
Código de producto: FTL325N-, FTL325P- Región: Brazil Entidad certificadora: INMETRO Protección: [Ex ia Ga] IIC

Explosion Protection

Portugués
Nivotester
Código de producto: FTL325N-, FTL325P-, FTW325- Región: Russia (TR CU) Entidad certificadora: EAC Protección: [Ex ia Da], [Ex ia Ga]

Explosion Protection

Ruso
Nivotester
Código de producto: FTL325N-, FTL325P- Región: USA Entidad certificadora: FM Categoría: I,II,III/1/A,B,C,D,E,F,G/, I/zone 0 Protección: AIS, [AEx ia] IIC

Explosion Protection

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P- Región: International (IECEx) Entidad certificadora: EXAM (DMT, BVS) Protección: IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ga] IIC

Explosion Protection

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P- Región: Europe (ATEX) Entidad certificadora: EXAM (DMT, BVS) Categoría: II (1) D, II (1) G Protección: [Ex ia Da] IIIC, [Ex ia Ga] IIC

Explosion Protection

Alemán , Inglés
Nivotester
Código de producto: FTL325N-, FTL325P- Región: Canada Entidad certificadora: CSA Categoría: I,II,III//A,B,C,D,E,F,G, I/zone 0 Protección: Ex [ia] IIC

Explosion Protection

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P- Región: International (IECEx) Entidad certificadora: EXAM (DMT, BVS) Protección: [Ex ia Da] IIIC, [Ex ia Ga] IIC

Explosion Protection

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P- Región: Europe (ATEX) Entidad certificadora: EXAM (DMT, BVS) Categoría: II (1) D, II (1) G, II II G Protección: IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ga] IIC

Explosion Protection

Alemán , Inglés
Liquiphant M, Liquiphant S, Nivotester
Código de producto: SIN110-, SIF111-, SIF101-, RN221-, RMA421-, RIA250-, FXN422-, FXN421-, FTL71-, FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL375N-, FTL372-, FTL370-, FTL325P-, FTL325N-, FTL320-, FTL170Z-, FTL120Z- Región: Germany Entidad certificadora: DIBt Número de certificado: Z-65.11-230

Overfill Prevention

Alemán
Liquiphant M, Liquiphant S, Nivotester
Código de producto: SIN110-, SIF111-, SIF101-, RN221-, RMA422-, RMA421-, RIA450-, RIA250-, FXN422-, FXN421-, FTL71-, FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL375N-, FTL372-, FTL370-, FTL325P-, FTL325N-, FTL320-, FTL170Z-, FTL120Z- Región: Germany Entidad certificadora: DIBt Número de certificado: Z-65.40-446

Overfill Prevention

Alemán
Liquiphant M, Liquiphant S, Nivotester
Código de producto: FTL51C-, FTL51H-, FTL70-, FTL71-, FTL51-, FEL57-, FTL325P-, FTL50-, FTL50H- Región: International Entidad certificadora: TÜV SIL: SIL2/3 Función de seguridad:

Safety Integrity Level (SIL)

Alemán , Inglés
Liquiphant M, Liquiphant S, Nivotester
Código de producto: FTL325N-, FTL325P- Región: International Entidad certificadora: TÜV

Safety Integrity Level (SIL)

Alemán , Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-, FTL375N-, FTL375P- Entidad certificadora: ABS

Marine

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P- Región: International Entidad certificadora: DNVGL

Marine

Inglés

Accesorios / Piezas de repuesto

Buscar

Filtrar

Order code

Specification

- Order code

  No spare parts available.

  Mostrar detalles Ocultar detalles
- Order code

  Unit is not repairable.

  Mostrar detalles Ocultar detalles

Predecesor
- FTL320
- Nivotester FTL375P

Casos de éxito

Noticias
¿Medición inestable en su separador de amoníaco?

Nuestro Levelflex FMP es el sensor fiable para la medición de nivel en líquidos peligrosos como el amoníaco. Descubre más acerca de cómo lograr un proceso químico seguro y eficiente al mismo tiempo.
Más información

Noticias
¿Cómo puede mantener el fraccionamiento bajo control eficazmente?

El radar de onda guiada comparado con los dispositivos de medición mecánica es una solución para la medición de nivel para mantener eficazmente el fraccionamiento de olefinas bajo control y prevenir paradas no previstas.
Más información

Noticias
Evolución de la puesta en marcha

El asistente comprende todos los parámetros de configuración correspondientes para la puesta en marcha en una secuencia. El diseño cambia en los parámetros de configuración individuales y resulta fácil e intuitivo de utilizar.
Más información
Próximos eventos
09.09.2019 - 13.09.2019

Formación Certificada en Ingeniería PROFIBUS DP/PA

Con la ayuda de tareas prácticas reales, aprenderá con detalle cómo funciona la tecnología de bus de campo PROFIBUS. Al final del curso, será capaz de diseñar y poner en marcha una red de bus de campo PROFIBUS.

Próximos eventos
22.10.2019 - 25.10.2019

Formación Certificada en Ingeniero PROFIBUS PA

Mediante las sesiones prácticas, aprenderá en detalle cómo funciona la tecnología de bus de campo PROFIBUS.

Detección de nivel por horquilla vibrante
Nivotester FTL325P

Unidad de conmutación con un circuito de señal intrínsecamente seguro para conectarse a Liquiphant o Soliphant

Ventajas

Ámbito de aplicación

Características y especificaciones

Details

Measuring principle

Característica / Aplicación

Especialidades

Suministro / Comunicación

Temperatura ambiente

Comunicación

Certificados / Aprobaciones

Aprobaciones de seguridad

Measuring principle

Característica / Aplicación

Suministro / Comunicación

Temperatura ambiente

Comunicación

Certificados / Aprobaciones

Aprobaciones de seguridad

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Predecesor

Casos de éxito

Concepto de logística optimizada para sistemas de depósitos

Carga de camiones - seguridad asegurada con un colaborador de confianza

¿Medición inestable en su separador de amoníaco?

¿Cómo puede mantener el fraccionamiento bajo control eficazmente?

Evolución de la puesta en marcha

Detección de nivel por horquilla vibranteNivotester FTL325P

Unidad de conmutación con un circuito de señal intrínsecamente seguro para conectarse a Liquiphant o Soliphant

Ventajas

Ámbito de aplicación

Características y especificaciones

Details

Measuring principle

Característica / Aplicación

Especialidades

Suministro / Comunicación

Temperatura ambiente

Comunicación

Certificados / Aprobaciones

Aprobaciones de seguridad

Measuring principle

Característica / Aplicación

Suministro / Comunicación

Temperatura ambiente

Comunicación

Certificados / Aprobaciones

Aprobaciones de seguridad

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Predecesor

Casos de éxito

Concepto de logística optimizada para sistemas de depósitos

Carga de camiones - seguridad asegurada con un colaborador de confianza

¿Medición inestable en su separador de amoníaco?

¿Cómo puede mantener el fraccionamiento bajo control eficazmente?

Evolución de la puesta en marcha

Detección de nivel por horquilla vibrante
Nivotester FTL325P
