Detección de nivel
por horquilla vibrante

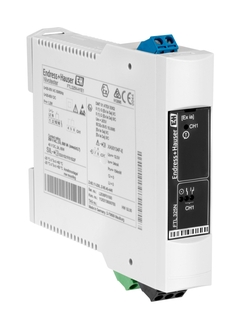

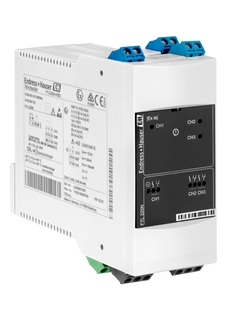

Nivotester FTL325N

Unidad de conmutación con entrada NAMUR para montaje en raíl o instalación simple

El Nivotester FTL325N es una unidad de conmutación para la detección de nivel en depósitos de líquidos y también en zonas con peligro de explosión. También apta para prevención de sobrellenados en depósitos con líquidos combustibles o no combustibles perniciosos para el agua. Control y detección de nivel a dos puntos El encaje perfecto para aplicaciones en sistemas seguros relacionados con requisitos de seguridad funcional hasta SIL2 según IEC 61508 /IEC 61511 que usan Liquiphant con electrónica inserta FEL56 o FEL58.

Dimensionado
Cálculo de precios tras inicio de sesión y configuración

Comparar

Selección rápida

Elija entre nuestras opciones recomendadas

<%label%>
-- selected coding

-- selected label
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Ventajas
Nivotester FTL325N para conectar una, dos o tres células de medición (equipos de 1, 2 o 3 canales)
Circuitos para zonas con peligro de explosión intrínsecamente seguros para utilizar en sensores de medición en zonas con peligro de explosión
Seguridad...

Mostrar más
Nivotester FTL325N para conectar una, dos o tres células de medición (equipos de 1, 2 o 3 canales)
Circuitos para zonas con peligro de explosión intrínsecamente seguros para utilizar en sensores de medición en zonas con peligro de explosión
Seguridad funcional hasta SIL2 mediante monitorización de la línea
Cabezal de montaje en raíl DIN para una instalación en serie sencilla sobre raíles estándares en el armario de los interruptores
Cableado sencillo usando regletas extraíbles
Conector NAMUR según EN 50227 (DIN 19234; NAMUR) o IEC 60947-5-6 para conectar sensores NAMUR o electrónicas insertas

Mostrar menos

Ámbito de aplicación
Unidad de conmutación con entrada NAMUR para montaje en raíl o instalación simple.
Temperatura ambiente: -20 a +50 °C (-4 a +122 °F)
Certificados internacionales de protección contra explosiones, prevención de sobrellenado WHG, certificados para...

Mostrar más
Unidad de conmutación con entrada NAMUR para montaje en raíl o instalación simple.
Temperatura ambiente: -20 a +50 °C (-4 a +122 °F)
Certificados internacionales de protección contra explosiones, prevención de sobrellenado WHG, certificados para aplicaciones marinas

Mostrar menos

Características y especificaciones

Atrás

Details

Measuring principle

Sólidos con vibración
Característica / Aplicación

Unidad de interruptor tecnología NAMUR para montaje en riel
SIL2, de acuerdo a 61511
Intrínsicamente seguro
Suministro / Comunicación

NAMUR
24V AC,DC / 230V AC
Temperatura ambiente

Instalación única:
-20 °C ... 60 °C
(-4°F ... 140 °F)
Montaje en riel:
-20 °C ... 50 °C
(-4 °F ... 122 °F)
Comunicación

1 Canal: 1 Nivel SPDT + 1 Alarma SPST
3 Canales: 3 niveles SPDT + 1 Alarma SPST
Certificados / Aprobaciones

ATEX
CSA
FM
WHG
SIL
GL naval
Aprobaciones de seguridad

Prevención contra sobrellenado WHG

SIL

Mostrar más
Mostrar menos

Measuring principle

Líquidos con vibración
Característica / Aplicación

Unidad de interruptor tecnología NAMUR para montaje en riel
SIL2, de acuerdo a 61511
Intrínsicamente seguro
Suministro / Comunicación

NAMUR
24V AC,DC / 230V AC
Temperatura ambiente

Instalación única:
-20 °C ... 60 °C
(-4°F ... 140 °F)
Montaje en riel:
-20 °C ... 50 °C
(-4 °F ... 122 °F)
Comunicación

1 Canal: 1 Nivel SPDT + 1 Alarma SPST
3 Canales: 3 niveles SPDT + 1 Alarma SPST
Certificados / Aprobaciones

ATEX
CSA
FM
WHG
SIL
GL sector naval
Aprobaciones de seguridad

Prevención contra sobrellenado WHG

SIL

Mostrar más
Mostrar menos

Documentos / Manuales / Software

Tipo de descarga

Filtrar

Nivotester FTL325N
Por horquilla vibrante

Technical Information (TI)
Nivotester FTL325N, monocanal Manual de instrucciones
Nivotester FTL325N; detector de nivel, monocanal con entrada NAMUR
Para conectar a cualquier sensor NAMUR

Manual de instrucciones (BA)
Nivotester FTL325N, de 3 canales
Por horquilla vibrante
Detector de nivel con entrada NAMUR para conectar a cualquier sensor
NAMUR

Manual de instrucciones (BA)
Nivotester FTL325N, de 3 canales
Horquilla vibrante
Detector de nivel con entrada NAMUR para la conexión de cualquier sensor
NAMUR

Short Instruction (KA)

09/20

Inglés
Nivotester FTL325N Operating Instructions
"3-channel; Level detector with NAMUR input"

Short Instruction (KA)

09/15

Alemán , Inglés , Español , fr , Italiano , Holandés
Operating Instructions Nivotester FTL325N
1-channel, Level detector with NAMUR input

Short Instruction (KA)

09/15

Alemán , Inglés , Español , fr , Italiano , Holandés
Nivotester FTL325N, monocanal Manual de instrucciones abreviado
Nivotester FTL325N; detector de nivel, monocanal con entrada NAMUR
Para conectar a cualquier sensor NAMUR

Short Instruction (KA)

06/19

Inglés
Nivotester FTL325N
[Ex ia Ga] IIC

Ex Safety Instructions (XA)
Nivotester FTL325N
[Ex ia Ga] IIC
[Ex ib Gb] IIC

Ex Safety Instructions (XA)
Nivotester FTL325N
ATEX:
II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
IECEx:
[Ex ia Ga] IIC
[Ex ia Da] IIIC

Ex Safety Instructions (XA)
Safety Instructions Nivotester FTL325N
Class I, II, III
Division 1 or 2
Groups A, B, C, D, E, F, G
Class I, Zone 0, Ex ia IIC

Ex Safety Instructions (XA)
Nivotester FTL325N
ATEX:
II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
IECEx:
Ex nA nC [ia Ga] IIC T4 Gc

Ex Safety Instructions (XA)
Safety Instructions Nivotester FTL325N
Class I, II, III
Division 1 or 2
Groups A, B, C, D, E, F, G
Class I, Zone 0 AEx ia IIC

Ex Safety Instructions (XA)
Nivotester FTL325N
[Ex ia Ga] IIC X
[Ex ia Da] IIIC X

Ex Safety Instructions (XA)
Nivotester FTL325N
CSA

Drawing No.: 960006074 B

Drawing Type: Installation Drawing

Certificate FM/CSA (ZD)
Nivotester FTL325N
CSA

Drawing No.: 960512-0071 A

Drawing Type: Installation Drawing

Certificate FM/CSA (ZD)
Nivotester FTL325N
FM

Drawing No.: 960512-0070 A

Drawing Type: Control Drawing

Certificate FM/CSA (ZD)
Liquiphant M/S FTL5x(H), FTL51C, FTL7x + Nivotester FTL325N
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

Special Documentation (SD)
Handbook for Functional Safety (SIL) Liquiphant M/S with FEL56 and Nivotester FTL325N
Level limit switch for all liquids.
Suitable for use in
hazardous areas, food and pharmaceuticals.

Special Documentation (SD)
Liquiphant M/S FTL5x(H), FTL51C, FTL7x + Nivotester FTL325N
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

Special Documentation (SD)
Liquiphant M/S with electronic insert FEL58 + Nivotester FTL325N Functional Safety Manual Special Documentation
Point level measuring system

Special Documentation (SD)
Liquiphant M/S FTL5x(H), FTL51C, FTL7x + Nivotester FTL325N
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

Special Documentation (SD)
Liquiphant M/S with electronic insert FEL56 + Nivotester FTL325N Functional Safety Manual Special Documentation
Point level measuring system

Special Documentation (SD)
Liquiphant M/S FTL5x(H), FTL51C, FTL7x + Nivotester FTL325N
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

Special Documentation (SD)
Handbook for Functional Safety (SIL) Liquiphant M/S with FEL56 and Nivotester FTL325N
Minimum detection (also dry running protection) of all types of liquids.

Special Documentation (SD)
Functional safety manual (SIL) Liquiphant M/S with FEL58 and Nivotester FTL325N
Minimum detection (also dry running protection) of all types of liquids.

Special Documentation (SD)
Functional safety manual (SIL) Liquiphant M/S with FEL58 and Nivotester FTL325N
Overfill protection or maximum detection of all types of liquids.

Special Documentation (SD)
Nivotester FTL325N
Vibronic

Functional Safety (FY)

08/20

Inglés
Nivotester: FTL325N Manufacturer information for users regarding software updates (NE53)
Nivotester: FTL325N
Hardware: HW-V02.00
Manufacturer information for users regarding software updates (NE53)

Manufacturer Information (MI)
Solutions in tanker loading
Protect your profit, protect your people

Competence Brochure (CP)

08/13

Inglés
Catálogo soluciones esenciales
Alta calidad a precios competitivos

Competence Brochure (CP)

01/17

Español
E-direct Produktcatalogus 2018-2019
High quality, low price

Endress+Hauser Catalogues (EC)

10/18

Holandés
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser Catalogues (EC)

09/19

fr
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!

Endress+Hauser Catalogues (EC)

06/20

Alemán
Nivotester FTL 325 N
NAMUR isolating amplifier

Tender Text

04/09

Inglés
Nivotester FTL 325 N
Füllstandgrenzschalter für NAMUR Kontakte

Tender Text

04/09

Alemán
Overfill prevention / WHG / Calculation Tool Überfüllsicherung / WHG / Berechnungstool Windows 10 - Update >> Fixed view for prints / Ausdruck
Liquiphant FTL31/33; FTL50/50H/51/51C/51H; FTL70/71; FTL80/81/85
Nivotester FTC325, FTL325N/325P; FTW375W
Minicap FTC260/262
Liquicap FMI21; FMI51/52; FTI51/52
Liquipoint FTE31/33L

Configuration Software

Language neutral
Nivotester, Solicap S
Código de producto: FTI77-, FTL325N-, FTL325P-, FTW325-
Número Declaración: HE_00339_01.16

Manufacturer Declaration

Alemán , Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-
Número Declaración: HE_00717_01.17
Especificaciones del fabricante: Explosion protection

Manufacturer Declaration

Alemán
Nivotester
Código de producto: FTL325N-
Número Declaración: HE_00589_01.17
Especificaciones del fabricante: RoHS

Manufacturer Declaration

Chino
Nivotester
Código de producto: FTL325N-, FTL325P-
Número Declaración: EC_00549_03.17

EU Declaration

Alemán , Inglés , fr
Nivotester
Código de producto: FTL325N-, FTL325P-
Número Declaración: EC_00528_02.17

EU Declaration

Alemán , Inglés , fr
Liquiphant, Nivotester
Código de producto: FTL325N-, FTL51B-, FTL62-, FTL64-
Número Declaración: SIL_00361_01.20

SIL Declaration

Inglés
Liquiphant M, Nivotester
Código de producto: FTL325N-, FTL50H-
Número Declaración: SIL_00073_01.15

SIL Declaration

Inglés
Liquiphant, Nivotester
Código de producto: FTL325N-, FTL51B-, FTL62-, FTL64-
Número Declaración: SIL_00359_01.20

SIL Declaration

Inglés
Liquiphant, Nivotester
Código de producto: FTL325N-, FTL51B-, FTL62-, FTL64-
Número Declaración: SIL_00362_01.20

SIL Declaration

Inglés
Liquiphant, Nivotester
Código de producto: FTL325N-, FTL51B-, FTL62-, FTL64-
Número Declaración: SIL_00358_01.20

SIL Declaration

Inglés
Liquiphant M, Liquiphant S, Nivotester
Código de producto: FTL50-, FTL51-, FTL71-, FTL325N-, FTL70-
Número Declaración: SIL_00071_03.15

SIL Declaration

Inglés
Liquiphant, Nivotester
Código de producto: FTL325N-, FTL51B-, FTL62-, FTL64-
Número Declaración: SIL_00360_01.20

SIL Declaration

Inglés
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch, Einstabsonde, Dreistabsonde, Doppelstabsonde
Código de producto: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-
Región: Russia (Declaration of Conformity), Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: RU D-DE.MO10.B.05531

Miscellaneous

Ruso
Nivotester, Liquipoint, Nivotester FailSafe
Código de producto: FTC325-, FTL325N-, FTL325P-, FTL375P-, FTW325-, FTL825-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: TС RU D-DE.MU62.B.02537

Miscellaneous

Ruso
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch
Código de producto: FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW31-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84-, FTI52-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51-
Región: Russia (Declaration of Conformity), Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: RU D-DE.MO10.B.05528

Miscellaneous

Ruso
Nivotester
Código de producto: FTC325-, FTL325N-, FTL325P-, FTW325-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: TC BY_112 11.01. TP004 003 137

Miscellaneous

Ruso
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: Canada
Entidad certificadora: CSA
Categoría: I,II,III//A,B,C,D,E,F,G, I/zone 0
Protección: Ex [ia] IIC

Explosion Protection

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: Brazil
Entidad certificadora: INMETRO
Protección: [Ex ia Ga] IIC

Explosion Protection

Portugués
Nivotester
Código de producto: FTL325N-, FTL325P-, FTW325-
Región: Russia (TR CU)
Entidad certificadora: EAC
Protección: [Ex ia Da], [Ex ia Ga]

Explosion Protection

Ruso
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: International (IECEx)
Entidad certificadora: EXAM (DMT, BVS)
Protección: IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ga] IIC

Explosion Protection

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: International (IECEx)
Entidad certificadora: EXAM (DMT, BVS)
Protección: [Ex ia Da] IIIC, [Ex ia Ga] IIC

Explosion Protection

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: USA
Entidad certificadora: FM
Categoría: I,II,III/1/A,B,C,D,E,F,G/, I/zone 0
Protección: AIS, [AEx ia] IIC

Explosion Protection

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: China
Entidad certificadora: NEPSI
Categoría: II (1) GD
Protección: [Ex ia Ga] IIC, [Ex ib Gb] IIC

Explosion Protection

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: China
Entidad certificadora: NEPSI
Protección: [Ex ia] IIC

Explosion Protection

Chino
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: Europe (ATEX)
Entidad certificadora: EXAM (DMT, BVS)
Categoría: II (1) D, II (1) G
Protección: [Ex ia Da] IIIC, [Ex ia Ga] IIC

Explosion Protection

Alemán , Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: Europe (ATEX)
Entidad certificadora: EXAM (DMT, BVS)
Categoría: II (1) D, II (1) G, II II G
Protección: IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ga] IIC

Explosion Protection

Alemán , Inglés
Liquiphant M, Liquiphant S, Nivotester
Código de producto: SIN110-, SIF111-, SIF101-, RN221-, RMA422-, RMA421-, RIA450-, RIA250-, FXN422-, FXN421-, FTL71-, FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL375N-, FTL372-, FTL370-, FTL325P-, FTL325N-, FTL320-, FTL170Z-, FTL120Z-
Región: Germany
Entidad certificadora: DIBt
Número de certificado: Z-65.40-446

Overfill Prevention

Alemán
Liquiphant M, Liquiphant S, Nivotester
Código de producto: SIN110-, FTL51-, FTL51H-, FTL50H-, FTL51C-, SIF111-, SIF101-, RN221-, RMA421-, RIA250-, FXN422-, FXN421-, FTL71-, FTL70-, FTL375P-, FTL375N-, FTL50-, FTL372-, FTL370-, FTL325P-, FTL325N-, FTL320-, FTL170Z-, FTL120Z-
Región: Germany
Entidad certificadora: DIBt
Número de certificado: Z-65.11-230

Overfill Prevention

Alemán
Liquiphant M, Liquiphant S, Nivotester
Código de producto: FTL325N-, FTL325P-
Región: International
Entidad certificadora: TÜV

Safety Integrity Level (SIL)

Alemán , Inglés
Nivotester
Código de producto: FTL325N-
Región: International
Entidad certificadora: TÜV

Safety Integrity Level (SIL)

Alemán , Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: International
Entidad certificadora: DNVGL

Marine

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-, FTL375N-, FTL375P-
Entidad certificadora: ABS

Marine

Inglés
Nivotester
Código de producto: FTL325N-, FTL325P-
Región: International
Entidad certificadora: LR

Marine

Alemán , Inglés
Nivotester, Nivotester FailSafe
Código de producto: FTL325N-, FTL325P-, FTL825-
Región: International
Entidad certificadora: RM RS

Marine

Ruso

Mostrar más
Mostrar menos

Accesorios / Piezas de repuesto

Buscar

Filtrar

Order code

Specification

- Order code

  No spare parts available.

  Mostrar detalles Ocultar detalles
- Order code

  Unit is not repairable.

  Mostrar detalles Ocultar detalles

Mostrar más
Mostrar menos

Predecesor
- Nivotester FTL375N

Casos de éxito

Noticias
¿Medición inestable en su separador de amoníaco?

Nuestro Levelflex FMP es el sensor fiable para la medición de nivel en líquidos peligrosos como el amoníaco. Descubre más acerca de cómo lograr un proceso químico seguro y eficiente al mismo tiempo.
Lea la historia completa

$Columna de fraccionamiento de la planta química$ $Columna de fraccionamiento de la planta química$

Noticias
¿Cómo puede mantener el fraccionamiento bajo control eficazmente?

El radar de onda guiada comparado con los dispositivos de medición mecánica es una solución para la medición de nivel para mantener eficazmente el fraccionamiento de olefinas bajo control y prevenir paradas no previstas.
Lea la historia completa

Noticias
Evolución de la puesta en marcha

El asistente comprende todos los parámetros de configuración correspondientes para la puesta en marcha en una secuencia. El diseño cambia en los parámetros de configuración individuales y resulta fácil e intuitivo de utilizar.
Lea la historia completa

Detección de nivel
por horquilla vibrante
Nivotester FTL325N
