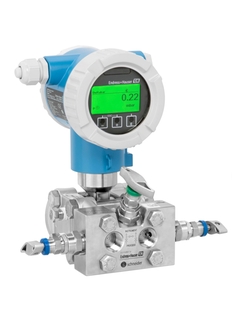

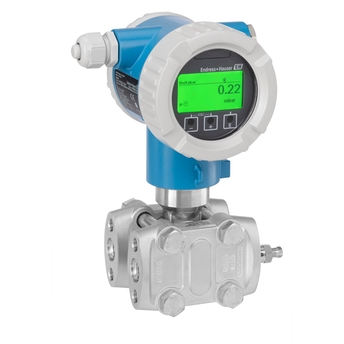

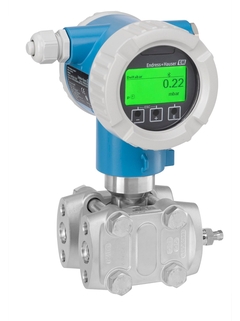

Deltabar PMD75B: transmisor de presión diferencial

DeltabarPMD75B ©Endress+Hauser
DeltabarPMD75B ©Endress+Hauser

Transmisor de presión que detecta anomalías en el proceso, como capilares conectados

Este transmisor pertenece a la nueva generación Deltabar. El transmisor es resistente y admite control remoto mediante la aplicación para dispositivo móvil SmartBlue y una conexión Bluetooth segura. Permite efectuar un mantenimiento basado en las condiciones del equipo para incrementar la disponibilidad de la planta.
El software está diseñado para simplificar el manejo. Unos asistentes de navegación intuitiva guían al usuario durante la configuración y los tests de prueba y verificación del equipo.
Heartbeat Technology ofrece funciones de verificación y monitorización para detectar anomalías no deseadas, p. ej. capilares conectados.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

Producto no disponible en este mercado

  • Resumen de especificaciones

    • Precisión

      Standard:
      up to 0.05 %
      Platinum:
      up to 0.035 %

    • Temperatura del proceso

      -40°C...+110°C
      (-40°F...+230°F)

    • Rango de medición del proceso

      10 mbar....40 bar
      (0.15 psi....600 psi)

    • Principales partes húmedas

      316L, AlloyC,
      Tantal, Monel,
      Gold

    • Material de la membrana de proceso

      316L, AlloyC,
      Tántalo,
      Monel,
      Oro

    • Celda de medición

      10 mbar...40 bar
      (0.15 psi...600 psi)

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Con Heartbeat Technology puede verificar el estado de funcionamiento del equipo mientras es proceso está en marcha. Ello incrementa la disponibilidad de la planta.

    • Indicación clara del estado del equipo: el indicador cambia de verde a rojo cuando se...

  • Ámbito de aplicación

    • Rango de medición para los valores de presión hasta 250 bar (3750 psi) (relativa/absoluta) y 40 bar (600 psi) (presión diferencial)

    • Presión estática hasta 420 bar (6300 psi)

    • Precisión: hasta +/–0,035 %

Características y especificaciones

Atrás

Details

  • Measuring principle

    Presión diferencial

  • Característica / Aplicación

    Differential pressure transmitter which detects process anomalies like plugged impulse lines.

    Intuitive and clear wizards for commissioning, proof tests and verification.

  • Especialidades

    Heartbeat Technology,

    Bluetooth® Operation and maintenance with SmartBlue App,

    LED Module,

    RFID TAG for easy identification,

    Plug and play functionalities

    HistoROM

  • Suministro / Comunicación

    Ex d, Ex e, non-Ex:

    10.5...35V DC

    Ex i:

    10.5...30V DC

  • Precisión

    Standard:

    up to 0.05 %

    Platinum:

    up to 0.035 %

  • Estabilidad a largo plazo

    0.025 % of URL/ year

    0.05 % of URL/ 5 years

    0.10 % of URL/ 10 years

  • Temperatura ambiente

    -54°C...+85°C
    (-65°F...+185°F)

  • Temperatura del proceso

    -40°C...+110°C
    (-40°F...+230°F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    420 bar (6300 psi)

  • Rango de medición del proceso

    10 mbar....40 bar

    (0.15 psi....600 psi)

  • Principales partes húmedas

    316L, AlloyC,

    Tantal, Monel,

    Gold

  • Conexión a proceso

    NPT1/4-18,

    RC1/4"

  • Máx. distancia de medición

    400 m (1,312 ft) H2O

  • Comunicación

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex, CSA C/US

  • Aprobaciones de seguridad

    SIL

  • Aprobaciones de diseño

    EN 10204-3.1,

    NACE MR0175,

    NACE MR0103

  • Aprobaciones para agua potable

    NSF, KTW

  • Opciones

    Touch control display

  • Límites de la aplicación

    None

  • Measuring principle

    Presión diferencial

  • Característica

    Transmisor de presión diferencial que detecta anomalías de proceso, como capilares obstruidos.

    Asistentes intuitivos y claros para puesta en marcha, ensayos de prueba y verificaciones.

  • Suministro de voltaje

    Ex d, Ex e, no Ex:

    10,5...35 V CC

    Ex i: 10,5...30 V CC

  • Precisión de Referencia

    Estándar:

    hasta 0,05 %

    Platino:

    hasta 0,035 %

  • Estabilidad a largo plazo

    0,025 % de URL/año

    0,05 % de URL/5 años

    0,10 % de URL/10 años

  • Temperatura del proceso

    -40 °C...+110 °C
    (-40 °F...+230 °F)

  • Temperatura ambiente

    -40 °C...+85 °C
    (-40 °F...+185 °F)

  • Celda de medición

    10 mbar...40 bar

    (0.15 psi...600 psi)

  • El menor rango calibrable

    0,25 mbar (0.00375 psi)

  • Resistencia al vacío

    50 mbar (0.73 psi)

  • Máx. relación de reducción

    100:1

  • Límite máx. de sobrepresión

    1600 bar (23,200 psi)

  • Conexión a proceso

    NPT1/4-18

    RC1/4"

  • Material de la membrana de proceso

    316L, AlloyC,

    Tántalo,

    Monel,

    Oro

  • Junta de material

    PTFE, FKM, EPDM, FFKM

  • Llenar fluido

    Aceite de silicona

    Aceite inerte

  • Material del gabinete

    Aluminio, 316L

  • Comunicación

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, IEC Ex, CSA C/US

  • Aprobaciones de seguridad

    SIL

  • Aprobación de diseños

    EN10204-3.1,

    NACE MR0103,

    NACE MR0175

  • Aprobaciones para agua potable

    NSF, KTW

  • Especialidades

    Heartbeat Technology,

    Aplicación SmartBlue para configuración y mantenimiento a través de Bluetooth®,

    Módulo LED,

    Etiqueta (TAG) RFID para facilitar la identificación,

    Funciones de tipo "plug and play",

    HistoROM

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 14
    • Nr 14 Order code 71487198

      Blind plug, M20, 316L, o-ring EPDM

      Consists of: blind plug, o-ring PTFE coated 17.0x2.0. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487199

      Blind plug, M20, Alu, o-ring EPDM

      Consists of: blind plug, o-ring PTFE coated 17.0x2.0. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487201

      Blind plug, NPT1/2, Alu

      Consists of: blind plug, PTFE coated. Usage: FMG50, NMT81, PMC51B, PMC71B PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 14 Order code 71487203

      Blind plug, NPT1/2, 316L

      Consists of: blind plug, PTFE coated. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

  • 15
    • Nr 15 Order code 71435135

      Cable gland M20, plastic

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435136

      Cable gland M20, brass nickel plated

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435137

      Cable gland M20, 316L

      Usage: FMG50, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435138

      M12 plug,CuZn-nickel plated,housing side

      Usage: M12 screw-in thread, brass nickel plated, FMG50, FTL51B, FTL62/FTL64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 15 Order code 71435139

      M12 plug, 316L, housing side

      Usage: M12 screw-in thread, FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71439098

      HAN7D plug, 90deg, housing side

      Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 18
    • Nr 18 Order code 71474251

      Ground terminal Housing L+P

      Consists of: Spring washer, screw, earth handle, clamp. Usage: housing FMG50, PMC51B, PMD55B, PMD75B/PMD78B.

  • 20
    • Nr 20 Order code 71435116

      Cover, Alu, closed

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 20 Order code 71435118

      Cover, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71435122

      Cover, 316L, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL51B, FTL62/64, PMD75B/PMD78B, PMC71B, PMP71B.

    • Nr 20 Order code 71439086

      Cover red, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP1B, PMP71B.

    • Nr 20 Order code 71435123

      Cover, 316L, sight window, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL51B, FTL62/FTL64, PMD75B/PMD78B, PMC71B, PMP71B.

    • Nr 20 Order code 71439089

      Cover, Alu, sight window

      Sealing ring, HNBR. Material sight window: plastic. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439090

      Cover, Alu, sight window, Ex d

      Sealing ring: HNBR. Material sight window: borosilicat. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439088

      Cover red, Alu, sight window, Ex d

      Sealing ring, HNBR. Material sight window: borosilicat. Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 25
    • Nr 25 Order code 71435121

      Cover, Alu, connection compartment, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC71B, PMD75B/PMD78B, PMP71B.

    • Nr 25 Order code 71435128

      Cover, 316L, connect. compartment, Ex d

      Sealing ring, HNBR. Usage: FMG50, PMD75B/PMD78B, PMC71B, PMP71B.

    • Nr 25 Order code 71439085

      Cover, Alu, connection compartment

      Sealing ring, HNBR. Usage: FMG50, PMC71B, PMD75B/PMD78B, PMP71B.

    • Nr 25 Order code 71439087

      Cover red, Alu,connect. compartment,Ex d

      Sealing ring, HNBR. Usage: FMG50, PMC71B, PMD75B/PMD78B, PMP71B.

  • 21
  • 30
  • 35
  • 40
  • 55
    • Nr 55 Order code 52020675

      Flange PMD75 SD5 M10 NPT1/4 SS

      NPT1/4-18 PN160 M10, 316L. 2 pieces. Usage: pressure sensor 100mbar/500mbar/3bar/16bar/40bar.

    • Nr 55 Order code 52020676

      Flange PMD75 SD5 M12 NPT1/4 SS

      NPT1/4-18 PN420 M12, 316L. 2 pieces. Usage: pressure sensor 500mbar/3bar/16bar/40bar.

    • Nr 55 Order code 52020693

      Mounting set flange PMD75, PN420

      Consists of: 4x hexagon screw M12x90, VA. 4x hexagon nut M12, VA. 4x lock washer. Usage: PMD75, gasket copper, NBR, FKM Viton.

    • Nr 55 Order code 52020758

      Mounting set flange PMD75, PN160, SS

      Consists of: 4x hexagon screw M12x90, SS. 4x hexagon nut M12, SS. Gasket NBR, FKM. Usage: PMD75, PMD75B.

  • 57
  • 63
    • Nr 63 Order code 71485110

      Locking screw (2x), NPT1/4, Alloy

      Usage: PMD55, PMD75, PMD75B.

    • Nr 63 Order code 71485122

      Locking screw (2x), NPT1/4, 316L

      Usage: PMD55, PMD55B, PMD75, PMD75B.

    • Nr 63 Order code 71487312

      Vent valve 316L, 1/4 NPT, 2 pc.

      Consists of: valve spindle, 316L. Valve bush NPT1/4, 316L. 3.1 report / Nace report. Usage: FMD77, PMD55, PMD55B, PMD75, PMD75B, UDS1.

    • Nr 63 Order code 71489164

      Vent valve 316L, R1/4 JIS, 2 pc.

      Consists of: valve spindle, 316L, thread 5/16-24 UNF. Valve bushing 316L, thread R1/4 JIS. 3.1 report / Nace report. Usage: PMD55B, PMD75, PMD75B, UDS1.

    • Nr 63 Order code 71518090

      Air vent valve(1x)NPT 1/4-18, Alloy

      Consists of: valve spindle, Valve bush NPT1/4. Material: Alloy. Usage: PMD55B, PMD75, PMD75B.

  • 70
    • Nr 70 Order code 71043886

      Cable PE, L=2m/80inch, separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71043888

      Cable PE, L=5m/200inch, separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71043889

      Cable PE, L=10m/400inch,separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71070738

      Cable FEP, L=5m/200inch,separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Order code 71474958

      HAN7D socket, cable side

      Usage: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Order code 52024609

      Mounting set Deltabar S, 7/16-20UNF

      Screws 7/16-20UNF, stainless steel. Material: 316L. Usage: wall/pipe mounting 2", FMD78, PMD55B, PMD75, PMD75B.

    • Order code 52024611

      Mounting set Deltabar S, M10

      Screws M10, stainless steel. Material: 304. Usage: wall/pipe mounting 2". PMD55, PMD55B, PMD75, PMD75B.

    • Order code 71381907

      Mounting kit standard, 7/16-20 UNF

      Standard design. ::For non-vibrating applications. Material: 316L. Usage: wall/pipe mounting, FMD78, PMD55, PMD55B, PMD75B.

    • Order code 943153-0031

      Screw set UNF7/16x1/2",VA,4pcs.

      Consists of: 4 screws, 4 washers. Usage: FMD78, PMD55, PMD55B, PMD75, PMD75B.

    • Order code 71435883

      Mounting kit standard, M10

      Standard design. For non-vibrating applications. Material: 316L. Usage: wall/pipe mounting, PMD55, PMD55B, PMD75, PMD75B.

    • Order code 943153-0011

      Screw set M10x14,VA,4pcs.

      Consists of: 4 screws, 4 washers. Usage: PMD55, PMD55B, PMD75, PMD75B.

    • Order code 52024610

      Mounting set Deltabar S, M12

      Screws M12, stainless steel. Material: 304. Usage: wall/pipe mounting 2". PMD55B, PMD75, PMD75B.

    • Order code 71435884

      Mounting kit standard, M12

      Standard design. For non-vibrating applications. Material: 316L. Usage: wall/pipe mounting, PMD55B, PMD75, PMD75B.

    • Order code 943153-0021

      Screw set M12x16,VA,4pcs.

      Consists of: 4 screws, 4 washers. Usage: PMD55B, PMD75, PMD75B.

    • Order code 71372499

      Mount.bracket 3/5 valve, stainless steel

      Mounting set Manifold. Material: 316L. Consists of: 1x Mounting bracket. 2x U-bolts 74mm. 4x Washers A 8.4 DIN125. 4x Hexagon nuts M8. 2x Socket head cap screws M10x14. 2x Washers B 10.5 DIN125. Usage: wall/pipe mounting 2", DA63M, PMD55, PMD75.

    • Order code 71438291

      Weather protection cover, plastic, XW111

      Usage: FTL41, FTL51B, FTL62/FTL64, PMC51B, PMD55B, PMP51B.

    • Order code 71438303

      Weather protection cover, 316L, XW112

      Usage: FMG50, FTL51B, FTL62/FTL64, PMC71B, PMD75B/PMD78B, PMP71B.
