Omnigrad S TMT162R
Sensor de temperatura Pt100 con transmisor de campo

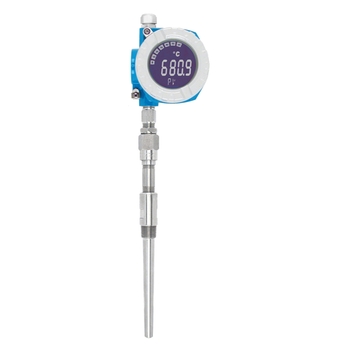

Ilustración del sensor de temperatura RTD TMT162R con transmisor indicador para campo ©Endress+Hauser

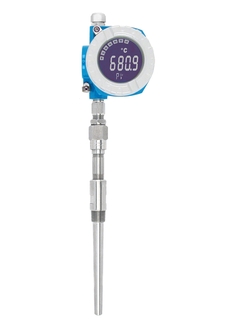

Ilustración del sensor de temperatura RTD TMT162R con transmisor indicador para campo ©Endress+Hauser
  • Ilustración del sensor de temperatura RTD TMT162R con transmisor indicador para campo
  • Ilustración del sensor de temperatura RTD TMT162R con transmisor indicador para campo

Monitorización segura de temperaturas de proceso en aplicaciones exigentes, p.ej., en la industria de petróleo y gas

Este robusto sensor de temperatura está diseñado para ser usado en aplicaciones con entornos agresivos o altas exigencias de seguridad, por ejemplo, en la industria química, de petróleo y gas, así como en la energética. El sensor de temperatura cumple los correspondientes requisitos de seguridad gracias a los diversos certificados y pruebas a los que ha sido sometido. El uso de un transmisor proporciona una precisión y fiabilidad mayores en comparación con los sensores directamente cableados.

Componentes adicionales

  • Ventajas

    • Cabezal de dos compartimentos

    • Indicador retroiluminado, muestra valores de medición grandes, gráfico de barras y los estados de fallo del equipo

    • Aislamiento galvánico 2 kV (desde la entrada del sensor hasta la salida)

    • Amplio rango de conexiones roscadas al...

  • Ámbito de aplicación

    • Industria química y farmacéutica

    • Industria petroquímica

    • Industria energética

    • Industria papelera

    • Aplicaciones industriales generales

    El TMT162R es un portasondas que incluye un inserto de medición (Pt100) y un transmisor de campo con protocolo HART®,...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Detector de Temperatura de Resistencia

  • Característica / Aplicación

    .

  • Cabezal de terminal

    TMT162 - aluminio - carcasa de campo con o sin pantalla

    TMT162 - fundido en acero inox. - carcasa de campo con o sin pantalla

  • termopozo / tubo de protección

    para utilizar con termopozo

  • Inserto / sonda

    aislamiento mineral (MI), flexible

  • Diámetro exterior del tubo de protección

    Insert Diameter

    6,0 mm (0,24'')

  • Máx. longitud de inmersión bajo demanda

    hasta 30.000,00 mm (1.181,10'')

  • Protección de material tubo/termo pozo

    1.0460 (A105)

    1.4401 (316)

    1.4404 (316L)

    1.4571 (316Ti)

    1.4749 (~446)

    1.7335 (13CrMo4-5; F-11)

    Inconel 600 (2.4816)

    Hastelloy C276 (2.4819)

    Duplex SAF 2205 (1.4462)

    Titan Gr2 (3.7035)

  • Recubrimiento opcional

    Titán Gr2 (3.7035 )

    Tantalio

    PTFE Teflón

    PVDF

  • Conexión a proceso

    rosca macho:

    G1/2"

    NPT1/2"

    NPT3/4"

    tuerca unión:

    NPT1/2"

    M24x1.5

  • Forma de la Punta

    recto

  • Aspereza de la superficie Ra

    Not defined

  • Rango de temperatura de operación

    PT 100:

    -200 °C ...600 °C

    (-328 °F ... 1.112 °F)

  • Máx. presión de proceso (estática)

    a 20 °C: 500 bar (7.252 psi)

  • Precisión

    clase A de acuerdo a IEC 60751

    1/3 DIN clase B de acuerdo a IEC 60751

  • Tiempo de respuesta

    dependiendo de la configuración

    t50 = 4 s

    t90 = 8 s

  • Integración del transmisor de cabezal

    si (4 … 20 mA; HART; PROFIBUS PA; FUNDACIÓN FIELDBUS)

  • Aprobaciones Ex

    ATEX II

    ATEX EEx

  • Certificación

    Metrología Gost

    SIL
