Resumen de especificaciones
-
Precisión
clase A según IEC 60751
clase AA según IEC 60751 -
Tiempo de respuesta
según la configuración
t50 = 2 s
t90 = 5 s -
Máx. presión de proceso (estática)
a 20 °C: 40 bar (580 psi)
-
Rango de temperatura de operación
PT 100:
–200 °C … 600 °C
(–328 °F … 1.112 °F) -
Máx. longitud de inmersión bajo demanda
hasta 10.000,00 mm (393,70")

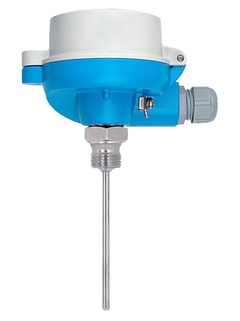

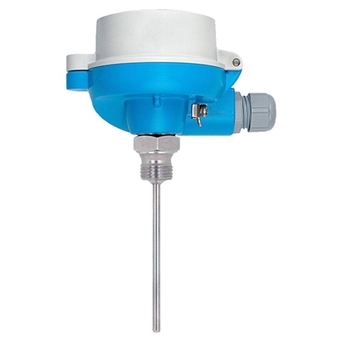

Ámbito de aplicación
El termómetro se utiliza principalmente en la industria química pero se utiliza asimismo en otras aplicaciones. El equipo con transmisor es una unidad completa lista pasa ser usada con una exactitud y fiabilidad de medición mejoradas en comparación con los sensores que se conectan por cable directamente. La diversidad de conexiones a proceso, tamaños y materiales proporciona un nivel elevado de flexibilidad y una gran variedad de posibilidades de aplicación.
Rango de aplicación universal
Rango de medida: -200 °C a +600 °C (-328 °F a 1.112 °F)
Rango de presión hasta 40 bar (580 psi)
Grado de protección: hasta IP67
Ventajas
Alto nivel de flexibilidad gracias al su diseño modular con cabezales terminales adaptados al estándar DIN EN 50446 y longitudes de inmersión específicas para cliente
Alto nivel de compatibilidad de la electrónica introducida y diseño según DIN 43772
Tiempo de respuesta rápido con una forma de punta reducida
Transmisor para cabezal con facilidades de selección: salida analógica 4 a 20 mA, HART®, PROFIBUS® PA o FOUNDATION Fieldbus™
Predecesor
Casos de éxito
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
13 documentos
-
-
Información técnica (TI)
Omnigrad T TR25 Información técnica
Portasondas modular RTD sin cuello de extensión con rosca para enroscar
EN ES 02/10/2013Idioma:
Español
Versión:
02/10/2013
Tamaño del archivo:
910 KB
Nombre del archivo:
TI01119TES_0113.pdf
-
-
-
Información técnica (TI)
Technical information
TR25 omnigrad T, without extension neck
EN ES 01/03/2004Idioma:
Inglés
Versión:
01/03/2004
Tamaño del archivo:
1.1 MB
Nombre del archivo:
TI270ten_0304.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers 0Ех ia IIC T6…T1Ga Х Ga/Gb Ех ia IIC T6…T1 Ga Х Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN ES 10/03/202002/11/2016Idioma:
Inglés
Versión:
10/03/2020
Tamaño del archivo:
171.9 KB
Nombre del archivo:
XA01459TEN_0220.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411, TM412
Thermometers and inserts Ex nA IIC T6...T1 Gc
EN ES 31/07/2020Idioma:
Inglés
Versión:
31/07/2020
Tamaño del archivo:
173.5 KB
Nombre del archivo:
XA02111TEN_0120.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1x1
Sondas de temperatura RTD/TC ATEX: Ex nA IIC T6 Gc Ex tc IIIC Txxx°C Dc
EN ES 13/12/202214/03/202223/05/201904/08/201716/02/2015Idioma:
Español
Versión:
13/12/2022
Tamaño del archivo:
448.1 KB
Nombre del archivo:
XA00044RES_1922-00.pdf
-
-
-
Documentación especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglés
Versión:
14/07/2021
Tamaño del archivo:
478.5 KB
Nombre del archivo:
SD02429R09EN_0121.pdf
-
-
-
Declaración del fabricante
Product family: Process RTD general purpose
Product root: TR25- Declaration number: HE_00513_01.17 Manufacturer specification: RoHS
Idioma:
Inglés
Versión:
13/03/2017
Tamaño del archivo:
188.6 KB
Nombre del archivo:
HE_00513_01.17 China RoHS TR25.pdf
-
-
-
Declaración del fabricante
Product family: Process RTD general purpose, Process RTD heavy duty, PROCESS RTD HYGIENIC, Process TC general purpose
Product root: TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-
Idioma:
Inglés
Versión:
16/12/2010
Tamaño del archivo:
61.2 KB
Nombre del archivo:
MD-10039a.pdf
-
-
-
Declaración EU
Product family: Accessories: RTD insert, Accessories: TC insert, ACCESSORIES: T_INSERTS, Process RTD direct contact, PROCESS RTD GENERAL PURPOSE, PROCESS RTD HEAVY DUTY, Process RTD hygienic, PROCESS TC DIRECT CONTACT, PROCESS TC DIRECT IN CONTACT, Process TC general purpose, PROCESS TC HEAVY DUTY
Product root: TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM411-, TM412-, TPC100-, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310- Declaration number: EC_00169_03.16
EN ES 01/07/2021Idioma:
Inglés
Versión:
01/07/2021
Tamaño del archivo:
167.4 KB
Nombre del archivo:
EC_00169_03.16.pdf
-
-
-
Declaración EU
Product family: Low cost RTD general purpose, Process RTD direct contact, PROCESS RTD GENERAL PURPOSE, Process RTD heavy duty, PR OCESS RTD HYGIENIC, PROCESS TC DIRECT CONTACT, Process TC general purpose, PROCESS TC HEAVY DUTY
Product root: TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC 88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-, TM411-, TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25 -, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-,TR88-, TST40N-, TST41N-, TST434- {ZMMM_DECLARAT ION_NUMBER}: EC_00136_02.16
EN ES 20/12/2021Idioma:
Inglés
Versión:
20/12/2021
Tamaño del archivo:
149.2 KB
Nombre del archivo:
EC_00136_03.21.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
partes adicionales
Referencia52028179 -
-
Display LC for TA20J
-
partes adicionales
Referencia60017971 -
-
Housing filter plastic F15, 3 pieces
-
partes adicionales
Referencia71043745 -
-
Fieldbus connector PA M20;M12; L150
-
partes adicionales
Referencia71090687 -
-
Fixing kit cpl.TMT8x/7x (european)
-
partes adicionales
Referencia71044061 -
-
Spare parts kit ring D21/di 10xgreen
-
partes adicionales
Referencia71367427 -
-
Spare parts kit O-ring TA20R
-
partes adicionales
Referencia71586415 -
-
Terminal Head TA20A
Número de dibujoReferenciaATA20A- -
-
Terminal Head TA20B
Número de dibujoReferenciaATA20B- -
-
Terminal Head TA21E
Número de dibujoReferenciaATA21E- -
-
Commubox FXA195
-
partes adicionales
ReferenciaFXA195- -
-
Readwin 2000 Operation + Read. software
-
partes adicionales
ReferenciaREADWIN- -
-
iTEMP TMT180, Head Transmitter Pt100
Número de dibujoReferenciaDTMT180- -
-
Configuration Kit TXU10
-
partes adicionales
ReferenciaTXU10- -
-
iTEMP TMT82, Transmitter HART
Número de dibujoReferenciaDTMT82- -
-
iTEMP TMT84, Transmitter PA
Número de dibujoReferenciaDTMT84- -
-
iTEMP TMT85, Transmitter FF
Número de dibujoReferenciaDTMT85- -
-
Display Unit Head Transmitter
Número de dibujoReferenciaDTID10- -
-
Terminal Head TA30A
Número de dibujoReferenciaATA30A- -
-
Terminal Head TA30D
Número de dibujoReferenciaATA30D- -
-
Terminal Head TA30P
Número de dibujoReferenciaATA30P- -
-
iTEMP TMT182, Head Transmitter HART
Número de dibujoReferenciaDTMT182- -
