iTHERM ModuLine TM101

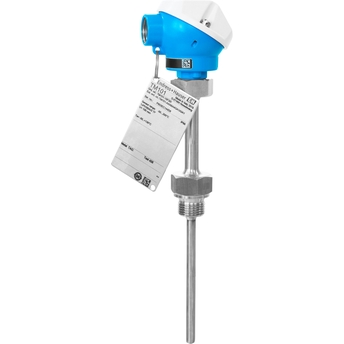

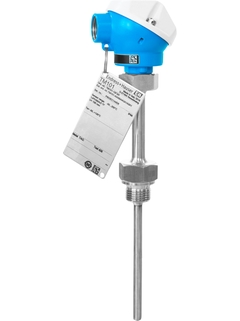

Imagen de producto de sonda de temperatura TM101 con RTD o TC ©Endress+Hauser

Sonda de temperatura con RTD o termopar para una instalación directa en varias aplicaciones industriales

Las sondas de temperatura básicas ofrecen un rendimiento de medición de temperatura fiable con tecnología de sensores básica, un cuello de extensión estándar y un elemento de inserción fijo no reemplazable para usar en zonas sin peligro de explosión. Los equipos están disponibles con transmisores para cabezal opcionales con tecnología Bluetooth y salida de 4 a 20 mA o comunicación HART®, lo que ofrece una mayor precisión y fiabilidad de medición en comparación con los sensores de conexión directa por cable.

Gama Fundamental
  • F
  • L
  • E
  • X

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Precisión

      Class A acc. to IEC 60751
      Class B acc. to IEC 60751
      Class standard acc. to ASTM E230
      Class 2 acc. to IEC 60584-2

    • Tiempo de respuesta

      t90 around 17 s
      depending on configuration

    • Máx. presión de proceso (estática)

      depending on the configuration

    • Rango de temperatura de operación

      Basic PT100 TF:
      -50 °C …200 °C
      (-58 °F …392 °F)
      Thermocouple:
      Typ K up to 600 °C (1.112 °F)

    • Máx. longitud de inmersión bajo demanda

      up to 1.000,0 mm (39'')

Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

TM101
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
Cargando precio
Precios no disponibles temporalmente
from CHF 803.-
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Componentes adicionales

  • Ventajas

    • Excelente relación calidad-precio y rápido suministro a nivel mundial

    • Selección de producto intuitiva y diseño inteligente para un mantenimiento sencillo

    • Una amplia gama de conexiones a proceso

    • Conectividad vía Bluetooth® (opcional)

  • Ámbito de aplicación

    • Amplia gama de aplicaciones

    • Rango de medición: -50 a +650 °C (-58 a +1202 °F)

    • Rango de presión: hasta 50 bar (725 psi)

    • Clase de protección: hasta IP68

    • Apto para zonas sin peligro de explosión

Características y especificaciones

Atrás

Details

  • Measuring principle

    Detector de Temperatura de Resistencia

  • Característica / Aplicación

    Basic technologie

    metric style

    universal range of application

    direct process contact

  • termopozo / tubo de protección

    without, direct process contact

  • Inserto / sonda

    Basis Sensortechnologie

  • Diámetro exterior del tubo de protección

    Insert:

    6,0 mm

  • Máx. longitud de inmersión bajo demanda

    up to 1.000,0 mm (39'')

  • Protección de material tubo/termo pozo

    Insert Material:

    316L (1.4404)

    Alloy 600 (2.4816)

  • Conexión a proceso

    Thread:

    G1/2", G1/4"

    NPT1/2"

    M18x1.5, M20x1.5

    Cap-nut:

    G1/2", G3/4"

    Compression fitting, also spring load:

    NPT1/2", G1/2"

  • Forma de la Punta

    straight

  • Rango de temperatura de operación

    Basic PT100 TF:

    -50 °C …200 °C

    (-58 °F …392 °F)

    Thermocouple:

    Typ K up to 600 °C (1.112 °F)

  • Máx. presión de proceso (estática)

    depending on the configuration

  • Precisión

    Class A acc. to IEC 60751

    Class B acc. to IEC 60751

    Class standard acc. to ASTM E230

    Class 2 acc. to IEC 60584-2

  • Tiempo de respuesta

    t90 around 17 s

    depending on configuration

  • Integración del transmisor de cabezal

    yes (4 … 20 mA; HART)

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code 71367427

      Spare parts kit ring D21/di 10xgreen,10p

      Packing unit: 10 pieces

    • Order code 71182602

      Spare parts kit sealing TA30A/TA30D

      5x O-ring 3.69x1.78 5x 0-ring 74.7x2.75

    • Order code 71367414

      Spare parts kit copper ring G1/2",(10 p)

      Packing unit: 10 pieces

    • Order code 71367420

      Spare parts kit copper ring G3/4",(10 p)

      Packing unit: 10 pieces

    • Order code 71367425

      Spare parts kit copper ring M20x1.5(10p)

      Packing unit: 10 pieces

    • Order code 71369768

      O-Ring 71X3 silicone 70° Shore A

    • Order code 71438347

      Spare parts kit copper ring M18 (10 p)

      Packing unit: 10 pieces

    • Order code TK40-

      Compression Fitting TK40

      Weld-in compression fitting with hygienic design. For applications in the food/ beverages and pharmaceutical industries.

    • Order code TA20AB-

      Terminal Head TA20AB

      Terminal head for temperature assemblies, simple execution, lid fixed by screws. Inner geometry acc. to DIN EN 50446.

    • Order code TA30A-

      Terminal Head TA30A

      Retainer for terminal block or head transmitter + optional display. Cover: low, hinged, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

    • Order code TA30EB-

      Terminal Head TA30EB

      Retainer for terminal block or head transmitter + optional display. Cover: low, threaded, optional window. Material: Aluminium. Coating: Polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...+150oC (housing). Protection: IP66/68, NEMA 4X (housing).

    • Order code TS111-

      Insert iTHERM TS111

      Replaceable. Metric version according DIN43735.

    • Order code TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code TMT71-

      iTEMP TMT71, Transmitter 4-20mA

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Order code TMT72-

      iTEMP TMT72, Transmitter HART

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Order code DIENST-

      Service
