Resumen de especificaciones
-
Rango de medición
0,05 a 2,5 mg/l PO4-P (método del azul de molibdeno)
0,05 a 10 mg/l PO4-P (método azul)
0,05 a 10 mg/l con función de disolución a un máximo de 2,5 a 500 mg/l PO4-P (método azul)
0,5 a 20 mg/l PO4-P (método amarillo)
0,5 a 50 mg/l PO4-P (método amarillo)
0,5 a 50 mg/l con función de disolución a un máximo de 10 a 1.000 mg/l PO4-P (método amarillo) -
Temperatura del proceso
–4 a +40 °C (39,2 a +104 °F)
-
Presión de proceso
Con presión atmosférica, <0,2 bar
Ámbito de aplicación

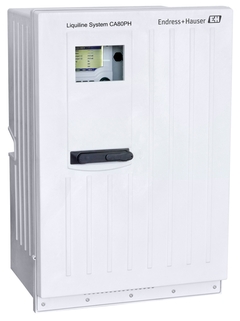

Liquiline System CA80PH ofrece medición en línea de ortofosfatos para la dosificación exacta de los precipitantes en aplicaciones de tratamiento de aguas residuales. Como todos los analizadores de Liquiline System, ofrece conexiones de tipo "plug and play" para hasta 4 sensores Memosens, lo que minimiza los esfuerzos de instalación. La calibración y limpieza automáticas. así como el bajo consumo de reactivos, le ahorra costes operativos. Su función de diagnóstico avanzado con acceso remoto garantiza la seguridad del proceso y le ayuda proporcionando la documentación de proceso a las autoridades.
Liquiline System CA80PH le ayuda en la optimización de la capacidad depuradora de las plantas de tratamiento de aguas residuales. Monitoriza y controla:
La dosificación de precipitante en tanques de aireación
Las salidas de las plantas de tratamiento de aguas residuales
En aplicaciones industriales, Liquiline System CA80PH se usa para monitorizar los ciclos del agua de refrigeración.
Ventajas
Puesta en marcha rápida y fácil conexión y funcionamiento gracias a la tecnología Memosens y un manejo intuitivo
Fácil actualización o añadido de funciones, incluso una estación de medición completa, simplemente añadiendo módulos y conectando los sensores Memosens
Función de diagnóstico avanzado con acceso remoto para una mayor seguridad de proceso
Costes operativos más bajos gracias a la calibración y limpieza automáticas y a una vida útil prolongada de los reactivos gracias al módulo de refrigeración
Disponible con sendos métodos de medición estandarizados para cubrir todo tipo de aplicaciones: el método al azul de molibdeno y el método al amarillo de vanadato-molibdato
Vídeos
-
La concentración de ortofosfatos en un líquido puede medirse con el principio de medición colorimétrico. Este vídeo muestra en qué consiste y cómo funciona este principio de medición.
Gama Extended
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad

-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Predecesor
-
Measuring principle
Colorimétrico
-
Característica
Analizador de procesos para ortofosfatos en soluciones acuosas
Cumple con el principio de medición colorimétrica estándar, método del azul de molibdeno, según DIN EN 1189 o el método vanadato-molibdato -
Tamaño
Caja (versión abierta):
793 × 530 × 417 mm
31,22 × 20,87 × 16,42 in
Caja (versión cerrada):
793 × 530 × 463 mm
31,22 × 20,87 × 18,23 in
Caja con base:
1.723 × 530 × 463 mm
67,83 × 20,87 × 18,23 in -
Diseño
Diseño abierto, gabinete y carcasa de pie
ASA-PC de plástico de alto desempeño, stand adicional de acero recubierto -
Temperatura del proceso
–4 a +40 °C (39,2 a +104 °F)
-
Temperatura ambiente
5 a 40 °C (41 a 104 °F)
Versión para exteriores: –20 a 40 °C (–4 a 104 °F) -
Presión de proceso
Con presión atmosférica, <0,2 bar
-
Velocidad del caudal de la muestra
Mín. 5 ml/min (0,17 fl oz/min)
-
Uniformidad de las muestras
Contenido de sólidos en suspensión
Turbidez <50 NTU, acuosa, homogeneizada -
Aplicación
Monitoreo y optimización de la capacidad de limpieza de las plantas de tratamiento de aguas residuales industriales y municipales
-
Fuente de alimentación
100 a 120 VCA / 200 a 240 VCA ±10 %
24 VCC ±10 %
50 ±1 o 60 ±1,2 Hz -
Salida / comunicación
2 0/4 a 20 mA
Modbus RS485/TCP -
Entrada
1 o 2 canales de medición
1 a 4 entradas de sensor digital para sensores con protocolo Memosens (opcional) -
Rango de medición
0,05 a 2,5 mg/l PO4-P (método del azul de molibdeno)
0,05 a 10 mg/l PO4-P (método azul)
0,05 a 10 mg/l con función de disolución a un máximo de 2,5 a 500 mg/l PO4-P (método azul)
0,5 a 20 mg/l PO4-P (método amarillo)
0,5 a 50 mg/l PO4-P (método amarillo)
0,5 a 50 mg/l con función de disolución a un máximo de 10 a 1.000 mg/l PO4-P (método amarillo) -
Consumibles
Los reactivos y las soluciones estándar CY80H, así como la solución de limpieza CY800 (método azul), son necesarios para el funcionamiento
El mantenimiento periódico se lleva a cabo con los componentes del kit de mantenimiento CAV800
