Portaelectrodos
Flowfit CPA240

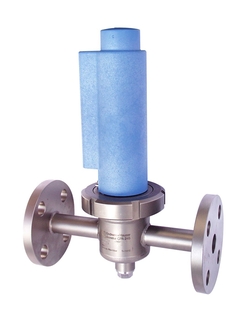

Flowfit CPA240 - Portaelectrodos para temperatura y presión elevadas ©Endress+Hauser

Montaje resistente para las industrias química, petroquímica y eléctrica.

El portaelectrodos Flowfit CPA240 está diseñado para todas las aplicaciones exigentes en las que exista temperatura y presión elevadas. Debido a sus diversas conexiones, Flowfit se adapta de forma flexible al proceso, pues ofrece espacio para tres sensores. La instalación y la extracción de los sensores se realizan fácilmente, lo que permite ahorrar tiempo en mantenimiento y recalibración.

  • Ventajas

    • La instalación y la extracción del soporte del electrodo se realizan fácilmente (p. ej. para calibración)

    • Conexión flexible al proceso mediante diversos tipos de conectores y versiones de instalación

    • Menos condensaciones gracias a un filtro de Goretex

    • ...

  • Ámbito de aplicación

    Flowfit CPA240 está diseñado para utilizarse en tuberías en:

    • Industria química

    • Industria petroquímica

    • Centrales térmicas y plantas incineradoras de residuos

    • Metalurgia extractiva y procesado de metal

    • Tratamiento del agua para consumo

    Es apto para...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Electrodo de vidrio

  • Aplicación

    Proceso

  • Instalación

    Ensamble de flujo

  • Característica

    Tubería, derivación

  • Diseño

    - ubicaciones instalación de 3 electrodos - electrodos de 120 mm - dirección de flujo horizontal o desde la base - conexión de rosca G1/2" para limpieza por aspersión

  • Material

    Carcasa: fluoruro de polivinilideno (PVDF) o acero inoxidable Junta: diferentes materiales disponibles

  • Temperatura del proceso

    máx. 120 °C (PVDF), 150 °C (acero inoxidable)
    248 °F (PVDF), 302 °F (acero inoxidable

  • Presión de proceso

    máx. 8 bares (PVDF), 10 bares (acero inoxidable)
    116 psi (PVDF), 145 psi (acero inoxidable)

  • Conexión

    Brida presurizada DN25/PN16, ANSI 1" lbs 150, JIS 10K25A.

  • Certificados Adicionales

    - Certificación de material 3.1.B EN 10204

  • Measuring principle

    Sensor ORP / Redox

  • Aplicación

    Proceso

  • Instalación

    Flujo a través del sujetador

  • Característica

    Tubería, derivación

  • Diseño

    - ubicaciones instalación de 3 electrodos - electrodos de 120mm - dirección de flujo horizontal o desde la base - conexión de rosca G1/2" para limpieza por aspersión

  • Material

    Carcasa: PVDF o acero inoxidable Juntas: diferentes materiales disponibles

  • Temperatura del proceso

    máx. 120 °C (PVDF), 150 °C (acero inoxidable)

    248 °F (PVDF), 302 °F (acero inoxidable)

  • Presión de proceso

    máx. 8 bares (PVDF), 10 bares (acero inoxidable)

    116 psi (PVDF), 245 psi (acero inoxidable)

  • Conexión

    Brida presurizada DN25/PN16, ANSI 1" lbs 150, JIS 10K25A.

  • Certificados Adicionales

    - Certificación de material 3.1.B EN 10204

Documentos / Manuales / Software

  • Technical Information CPA 240

    pH flow assembly for demanding processes with high requirements.
    Sensor holder with three electrode mounting positions

    Technical Information (TI)
  • Flowfit CPA240 Operating Instructions

    Flow assembly for pH or ORP sensors

    Manual de instrucciones (BA)
  • pH 測定セレクションガイド

    産業プロセスにおける pH 測定

    Competence Brochure (CP)
    08/15
    Japonés
  • CP00010C pH measurement in industrial processes for US market

    Selection and engineering guide for your industry and application

    Competence Brochure (CP)
    04/15
    Inglés
  • Measurement and control aspect of pH using inductively coupled with bidirectional Memosens technology in flue gas desulfurization process

    White Paper CP971C pH measurement and control in a power utility is an
    integral part of process. The scrubber efficiency is highlydependent on
    the pH. Numerous opportunities were revealed for saving time, as well as
    the cost and materials in power plants. In afossil fuel power plant,
    the
    chemical energy stored in coal, oil, natural gas, shale oil, oxygen and
    air
    is converted into thermal, mechanical and finally into electrical
    energy. In
    other words, water is heated to steam, which spins a steam turbine. The
    steam turbine drives an electrical generator.

    Competence Brochure (CP)
    04/11
    Inglés
  • CP01202C pH Sensors:Calibrate, clean, perform a calibration check or...?

    This white paper will address
    Knowing when to do a pH sensor calibration versus a calibration
    check
    How to properly clean a pH sensor
    How to perform a pH sensor calibration
    A decision tree for step by step guidance

    Competence Brochure (CP)
    02/12
    Inglés
  • Flowfit CPA240

    Durchflussarmatur
    Bis zu drei Elektrodeneinbauplätzen für pH-/Redox-Sensoren bzw. für den
    Einbau in
    Rohrleitungen „Bypass“ oder „Inline

    Tender Text
    06/16
    Alemán
  • FlowFit P

    Código de producto: CPA240-
    Número Declaración: HE_01118_01.19
    Especificaciones del fabricante: PED

    Manufacturer Declaration
    Alemán , Inglés
  • FlowFit P

    Código de producto: CPA240-
    Número Declaración: HE_01119_01.19
    Especificaciones del fabricante: PED

    Manufacturer Declaration
    Alemán , Inglés

Accesorios / Piezas de repuesto

Nr
Order code
Specification
