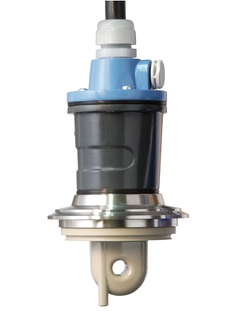

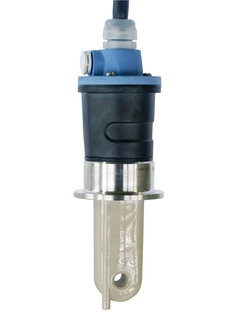

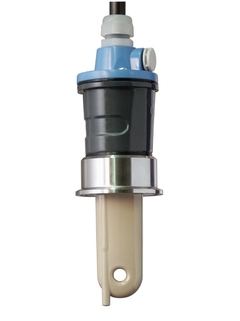

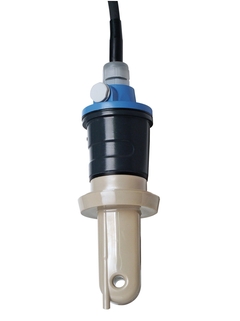

Sensor de conductividad analógico
Indumax CLS54

©Endress+Hauser
©Endress+Hauser
©Endress+Hauser
©Endress+Hauser

La conductividad de un líquido puede medirse mediante los principios de medición conductivo o toroidal. Este vídeo muestra en qué consiste y cómo funcionan estos principios de medición.

Sensor toroidal para la medición de conductividad para aplicaciones higiénicas y esterilizadas

El sensor de conductividad inductivo Indumax CLS54 protege todos sus productos y procesos que deben satisfacer las exigencias más estrictas higiénicas y de esterilidad. Combina un rendimiento excepcional con un diseño higiénico único, lo que garantiza la mayor seguridad y calidad para sus productos.

Componentes adicionales

  • Ventajas

    • El diseño higiénico evita el ensuciamiento

    • Con todos los certificados de higiene necesarios en aplicaciones sanitarias

    • Cuerpo de PEEK de muy alta pureza de calidad alimentaria sin juntas ni hendiduras

    • Certificado de biocompatibilidad según USP clase VI

    • Apto...

  • Ámbito de aplicación

    Indumax CLS54 mide la conductividad toroidal en alimentos y bebidas higiénicos, y aplicaciones de las ciencias de la vida, tales como:

    • Separación de fases en mezclas de producto / agua y producto / producto en tuberías

    • Procesos de control del CIP (...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Inductivo

  • Aplicación

    Industrias de alimentos, bebidas y farmacéutica y en biotecnología.

  • Característica

    Específicamente diseñado para uso en aplicaciones higiénicas y especialmente apropiado para las siguientes aplicaciones:
    Separación de fase, control de CIP, control de concentración, monitoreo del producto, monitoreo de fugas.

  • Rango de medición

    100 µS/cm - 2000 mS/cm Célula constante k: 6,3 1/cm

  • Principio de medición

    Medición de conductividad inductiva

  • Diseño

    Diseño higiénico con cuerpo grado alimenticio virgin PEEK con diseño libre de uniones y hendiduras incluyendo todas las certificaciones de higiene

  • Material

    En contacto con el medio: Virgin PEEK
    Aspereza de la superficie: Ra<0.9µm

  • Temperatura del proceso

    Temperatura de proceso: -10°C - +125°C
    (14°F - 257°F)
    Esterilización: 150°C/5 bar (máx.. 60 min.)
    (302°F / 72.5 psi)

  • Presión de proceso

    12 bar(174 psi)/20°C(68°F)
    8 bar(116 psi)/125°C(257°F)

  • sensor de temperatura

    Pt1000 (clase A)con un tiempo de respuesta de temperatura T90 < 27s.

  • Certificación Ex

    ATEX II G EEx ia IIC T3/T4/T6
    FM/CSA IS NI CL.I,II,III,Div.1&2 grupo A-G en relación con el transmisor CM42.

  • Conexión

    Tubo de lácteos, Conector aséptico, abrazadera ISO 2852, SMS-2", Varivent N DN 40-125, Neumo Biocontrol D50.

  • Protección contra ingreso

    IP68/NEMA6P

  • Certificados Adicionales

    FDA, EHEDG, 3A, reactividad biológica (USP clase VI parte 87 y 88)
