Preparación de muestras
Liquiline System CAT810

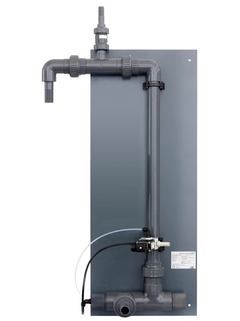

Liquiline System CAT810 - Sistema de preparación de muestras para tuberías presurizadas y descargas, versión panel

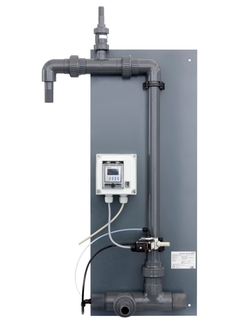

Liquiline System CAT810 - Preparación de muestras para tuberías presurizadas y descargas, panel con temporizador

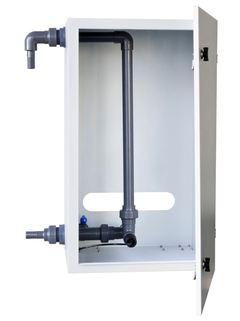

Liquiline System CAT810 - Preparación de muestras para tuberías presurizadas y descargas, versión soporte

Filtro de retrodescarga autolimpiante para obtener muestras de tuberías y salidas presurizadas

Liquiline System CAT810 proporciona un filtrado para la monitorización continua en línea de aguas residuales municipales e industriales, y de procesos industriales. Su filtro transversal de autolimpieza evita bloqueos en el filtro y aumenta así la seguridad de su proceso. Gracias a un volumen muerto mínimo, refleja rápidamente los cambios de su proceso y reduce el tiempo de respuesta de sus equipos de medición aguas abajo.

Dimensionado
Cálculo de precios tras inicio de sesión y configuración

Comparar

Selección rápida

Elija entre nuestras opciones recomendadas

<%label%>
-- selected coding

-- selected label
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Componentes adicionales

Analizador de amonio Liquiline System CA80AM

Sistema colorimétrico para la monitorización en línea de aplicaciones de tratamiento de aguas y aguas residuales
Más información
Comparar
Analizador de nitritos Liquiline System CA80NO

Sistema colorimétrico para la monitorización de agua para consumo, agua mineral o agua no tratada para la producción de alimentos
Más información
Comparar
Analizador de hierro
Liquiline System CA80FE

Sistema colorimétrico para la monitorización de agua para consumo, mineral y de proceso
Más información
Comparar
Analizador de la dureza del agua
Liquiline System CA80HA

Sistema colorimétrico para la monitorización 'online' de agua para consumo y agua de proceso
Más información
Comparar

Ventajas
Intervalos de mantenimiento largos debido a la función de enjuagado automático
Se ahorran costes mediante el mantenimiento sin herramientas y una fácil sustitución de elementos filtrantes
Control mediante el analizador Liquiline System, que resulta fácil...

Mostrar más
Intervalos de mantenimiento largos debido a la función de enjuagado automático
Se ahorran costes mediante el mantenimiento sin herramientas y una fácil sustitución de elementos filtrantes
Control mediante el analizador Liquiline System, que resulta fácil de utilizar, para la perfecta sincronización del punto de medición o el funcionamiento controlado mediante temporizador
Varias opciones de montaje para un ajuste óptimo a la aplicación
Tiempo de respuesta corto de los equipos de medición aguas abajo gracias a un volumen muerto bajo

Mostrar menos

Ámbito de aplicación
El Liquiline System CAT810 está diseñado para:
La salidas de las plantas de tratamiento de aguas residuales municipales e industriales
La recogida de muestras acuosas de tuberías presurizadas en los procesos industriales

Características y especificaciones

Atrás

Details

Measuring principle

Colorimétrico
Característica

Sistema automático de preparación de muestras para suministrar a los dispositivos de medición de proceso muestras filtradas provenientes de tuberías presurizadas
Tamaño

Versión de paneles

870 x 372 x 343 mm

34.25 x 14.65 x 13.50 in

Preparado para carcasa de pedestal CA80

828 x 327 x 327 mm

32.6 x 12.87 x 12.87 in

Versión básica

811 x 334 x 131 mm

31.93 x 13.15 x 5.16 in
Diseño

Sistema de filtro de retrolavado con varias opciones de montaje:

Versión de panel

Preparado para carcasa de CA80

Versión básica - unidad de filtro
Temperatura del proceso

4 a 40 °C (39 a 104 °F)
Temperatura ambiente

4 a 40 °C (39 a 104 °F)
Presión de proceso

1.5 a 4.0 bar (21.76 a 58.01 psi)

para limpieza automática opcional:

2.0 a 5.0 bar (29,0 a 72.5 psi); pero por lo menos 0.5 bar (7.3 psi) > presión de proceso
Especiales

Descarga (retrolavado) opcional con aire o agua presurizados

Control y parametrización vía el Sistema Liquiline CA80

Versión autónoma disponible con control de tiempo
Aplicación

Muestreo de tuberías presurizadas

Clarificación preliminar y secundaria de plantas de tratamiento de aguas residuales municipales e industriales

Muestreo de medios acuosos de procesos industriales
Suministro de energía

100 to 120/200 to 240 V AC ±10%, 50/60 Hz

Mostrar más
Mostrar menos

Documentos / Manuales / Software

Tipo de descarga

Filtrar

Liquiline System CAT810 Technical Information
Cross-flow filter for the filtration of water from pressure pipes

Technical Information (TI)
Liquiline System CAT810 Manual de instrucciones
Sistema automático de preparación de muestras para la alimentación de
equipos de medición de proceso con muestras filtradas proceden
tes de tuberías a presión

Manual de instrucciones (BA)
High-precision nutrient analysis at critical control points
Liquiline System CA80AM and CA80PH analyzers and sample preparation
systems

Innovations (IN)

06/15

Inglés
Präzise Nährstoffanalyse an kritischen Kontrollpunkten
Liquiline System CA80AM und CA80PH - Analysatoren und Probenaufbereitung

Innovations (IN)

06/15

Alemán
关键控制点的高精度营养盐分析
Liquiline System CA80氨氮和磷酸盐分析仪及样品预处理单元

Innovations (IN)

06/15

Chino
High-precision nutrient analysis at critical control points
Liquiline System CA80AM and CA80PH analyzers and sample preparation
systems

Innovations (IN)

06/15

Inglés
Liefern Sie sicheres Wasser
Präzise Nitrit-, Eisen- und Aluminiumanalyse mit Liquiline System CA80

Innovations (IN)

05/17

Alemán
Supply safe water
High-precision analysis of nitrite, iron and aluminum with Liquiline
System CA80

Innovations (IN)

04/17

Inglés
Sample Preparations
Código de producto: CAT810-
Número Declaración: EC_00393_02.16

EU Declaration

Alemán , Inglés , fr
Sample Preparations, Stamoclean
Código de producto: CAT221-, CAT411-, CAT430-, CAT810-, CAT820-, CAT860-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-DE.HB26.B.01407/20

Miscellaneous

Ruso
Viomax, New Analyzer Platform, Memosens, InduMax P, Turbimax, TopHit, Sample Preparations, OxyMax W, OxyMax H, OrbiSint, OrbiPore, OrbiPac, OEM, ConduMax W, InduMax H, ConduMax H, Chloromax, Ceramax, CeraLiquid, CeraGel
Código de producto: CPS16D-, CAS51D-, CLS50D-, COS22D-, CLS82D-, CLS54D-, CAT860-, CA80AL-, COS51D-, CPS171D-, CPS31D-, CPS341D-, CPS41D-, CPS42D-, CPS441D-, CPS471D-, CPS491D-, CPS71D-, CPS72D-, CPS76D-, CPS91D-, CPS92D-, CUS50D-, CUS52D-, CPS12D-, CPS96D-, OCCS50D-, OCUS51D-, CPS11D-, CPF82D-, CPF81D-, COS81D-, COS61D-, CLS21D-, CLS16D-, CLS15D-, CCS142D-, CAT820-, CAT810-
Región: Russia
Entidad certificadora: Rosstandart
Número de certificado: DE.C.31.004.A NO 70194

Metrology

Ruso

Mostrar más
Mostrar menos

Accesorios / Piezas de repuesto

???Mostrar como PDF???

Buscar

Filtrar

Order code

Specification

232
- Nr 232 Order code 71222225

  CAT810: cleaning valve 230 V

  Mostrar detalles Ocultar detalles
233
- Nr 233 Order code 71222226

  CAT810: cleaning valve 115 V

  Mostrar detalles Ocultar detalles
236
- Nr 236 Order code 71222236

  Kit CAT810: 10 x hose conn. G1/4", 90o

  Mostrar detalles Ocultar detalles
238
- Nr 238 Order code 71235288

  Kit CAT8xx: PU hose ID 4mm, black, 5m

  Mostrar detalles Ocultar detalles
- Order code 71354056

  Kit CAT810: 1 year of maintenance

  Mostrar detalles Ocultar detalles
- Order code 71242670

  Kit CAT810: 3 years of maintenance

  Mostrar detalles Ocultar detalles
209
- Nr 209 Order code 71222206

  Kit CAT8xx: filter O-ring set (20 x)

  Mostrar detalles Ocultar detalles
213
- Nr 213 Order code 71222214

  Kit CAT8xx: 10 x hose connector 90o

  Mostrar detalles Ocultar detalles
214
- Nr 214 Order code 71222216

  Kit CAT8xx: 10 x hose connector G1/4"

  Mostrar detalles Ocultar detalles
219
- Nr 219 Order code 71222222

  Kit CAT8xx: PTFE hose transparent 5m

  Mostrar detalles Ocultar detalles
239
- Nr 239 Order code 71242664

  Kit CAT810: sieve filter 50um complete

  Mostrar detalles Ocultar detalles
- Nr 239 Order code 71372067

  Kit CAT810: sieve filter 50um only sieve

  Mostrar detalles Ocultar detalles
252
- Nr 252 Order code 71251165

  Kit CAT810: inlet pipe w. tap basic pan

  Mostrar detalles Ocultar detalles
253
- Nr 253 Order code 71251167

  Kit CAT810: inlet pipe w/o tap, socket

  Mostrar detalles Ocultar detalles
254
- Nr 254 Order code 71251168

  Kit CAT810: air valve stand basic panel

  Mostrar detalles Ocultar detalles
