Teqwave I – Medidor de concentración ultrasónico

Imagen del dispositivo portátil de medición de concentración Teqwave T para el análisis temporal in situ de líquidos ©Endress+Hauser

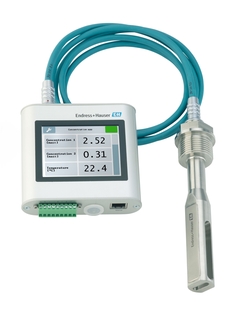

Teqwave I – Dispositivo de medición de concentración para análisis preciso de líquidos en tiempo real en recipientes

Dispositivo de medición de inserción inteligente y flexible: individualmente para su proceso

El equipo de medición de inserción Teqwave I ha sido desarrollado para el análisis de líquidos preciso en tiempo real en depósitos y grandes tuberías. Diseñado para la medición de la concentración in situ, Teqwave monitorea varios parámetros de medición a la vez y, por lo tanto, reduce los gastos operativos. Adapte su transmisor Teqwave perfectamente a sus necesidades de producción: puede definir y ampliar de forma flexible su gama de aplicaciones.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

Producto no disponible en este mercado

  • Resumen de especificaciones

    • Error de medición máx.

      Density: ±0.01g/cm³
      Temperature: ±0.5K
      Sound velocity: 2m/s

    • Rango de medición

      Concentration According to concentration app data sheet, maximum 0 to 100 %
      Sound velocity 600 to 2000 m/s
      Temperature concentration app data sheet, maximum 0 to +100 °C (32 to +212 °F)
      Density 0.7 to 1.5 g/cm³

    • Rango de temperatura del medio

      0 to 100 °C (32 to 212 °F)

    • Máx. presión de proceso

      max. 16 bar at 20 °C (232 psi at 68 °F)

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

D9IB
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
Cargando precio
Precios no disponibles temporalmente
from CHF 803.-
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

  • Ventajas

    • Fácil y eficiente – análisis de líquidos en tiempo real in situ

    • Transparencia total – monitorización constante de la calidad de producto sin muestreo

    • Máxima seguridad de proceso – medición fiable gracias al sensor robusto sin mantenimiento

    • Económico –...

  • Ámbito de aplicación

    • La guía de ondas sonoras mide de forma precisa y fiable, se detectan hasta los cambios más pequeños

    • Medición continua de la concentración de líquidos en depósitos o grandes tuberías.

    Propiedades del equipo

    • Longitud de inserción: 180 mm (7") o 500 mm (20")

    • Preciso e independiente del perfil de caudal

    • ...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Concentración ultrasónica

  • Título del producto

    Smart, flexible insertion measuring device – individually for your process.
    Easy and efficient – real-time in situ liquid analysis.
    Continuous concentration measurement of liquids in vessels or large pipes.

  • Características del sensor

    Full transparency – constant monitoring of product quality without sampling. Highest process safety – reliable metering due to robust, maintenance-free sensor. Cost-saving – fewer measuring points due to multivariable measurement.
    Insertion length: 180 mm (7 in) or 500 mm (20 in). Accurate and independent of flow profile.

  • Características del transmisor

    Customized usage – innovative application concept, expendable for changing measuring tasks. Simplified process control – user-friendly operation and clear status visualization. Local data backup – integrated data storage for measured values up to 7,5 years.
    Industry-compliant, easy installation via DIN rail. 3.5" TFT color touch screen or LED indication. 4-20 mA, Modbus TCP.

  • Rango de diámetro nominal

    Insertion length: 180 mm (7") or 500 mm (20")

  • Variables medidas

    Concentration
    Density
    Sound velocity
    Temperature

  • Error de medición máx.

    Density: ±0.01g/cm³
    Temperature: ±0.5K
    Sound velocity: 2m/s

  • Rango de medición

    Concentration According to concentration app data sheet, maximum 0 to 100 %

    Sound velocity 600 to 2000 m/s

    Temperature concentration app data sheet, maximum 0 to +100 °C (32 to +212 °F)

    Density 0.7 to 1.5 g/cm³

  • Máx. presión de proceso

    max. 16 bar at 20 °C (232 psi at 68 °F)

  • Rango de temperatura del medio

    0 to 100 °C (32 to 212 °F)

  • Rango de temperatura ambiente

    0 to +50 °C (32 to 122 °F)

  • Material de carcaza del sensor

    Stainless steel V4A 1.4571

  • Grado de protección

    Sensor: IP68 (with cable plugged in), IP66 (without cable connector)
    Transmitter: IP40

  • Pantalla/Operación

    LED status indication
    TFT color touch display

  • Salidas

    4-20mA / Modbus TCP

  • Suministro de energía

    DC 24 V (18 to 35 V)

  • Seguridad del producto

    CE, C-Tick

Documentos / Manuales / Software

  • Teqwave F/I Technical Information

    Measuring device with surface acoustic wave technology
    Smart, flexible concentration measuring device – individually for your
    process

    Technical Information (TI)
  • Teqwave F/I Modbus TCP Operating Instructions

    Measuring device with acoustic surface wave technology

    Manual de instrucciones (BA)
  • Teqwave F/I Brief Operating Instructions

    Device with acoustic surface wave technology

    Short Instruction (KA)
    09/19
    Inglés
  • Replacing the connection cable

    Teqwave F, I, T, H

    Installation Instructions (EA)
  • Concentration App Questionaire

    Concentration App
    Questionaire

    Special Documentation (SD)
  • Teqwave

    Individual and smart concentration measurement
    (Parts cleaning)

    Industry Solutions (SO)
    10/20
    Inglés
  • Teqwave

    Individuelle und smarte Konzentrationsmessung
    (Reinigung, Reiniger)

    Industry Solutions (SO)
    10/20
    Alemán
  • Teqwave

    Individual and smart concentration measurement
    (Bath contamination)

    Industry Solutions (SO)
    10/20
    Inglés
  • Teqwave

    Individuelle und smarte Konzentrationsmessung
    (Badverschmutzung)

    Industry Solutions (SO)
    10/20
    Alemán
  • Optimiertes Reinigen für maximale Produktqualität

    thyssenkrupp misst Reinigerkonzentrationen mit Teqwave I

    Case Studies (CS)
    04/20
    Alemán
  • Optimized cleaning for maximum product quality

    thyssenkrupp measures cleaner concentrations with Teqwave I

    Case Studies (CS)
    04/20
    Inglés
  • Teqwave

    Il dispositivo intelligente e flessibile per la misura
    della concentrazione

    Innovations (IN)
    11/17
    Italiano
  • Teqwave F/I/T

    Das smarte und flexible Konzentrationsmessgerät

    Innovations (IN)
    10/20
    Alemán
  • Teqwave F/I/T

    The smart and flexible concentration measurement device

    Innovations (IN)
    10/20
    Inglés
  • TEQWAVE

    Código de producto: D9FB-, D9HB-, D9IB-, D9TB-
    Número Declaración: EC_00607_02.17

    EU Declaration
    Alemán , Inglés

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 61
  • 89
  • 60
    • Nr 60 Order code D9IB-

      Teqwave I, D9IB, Insertion

      Ultrasonic concentration meter Insertion version. Application: Continuous concentration measurement of liquids in vessels or large pipes. Accurate, independent of flow profile. Innovative application concept. :: Insertion measuring device – smart, flexible and individual. :: Easy and efficient – real-time in situ liquid analysis.

    • Order code DK9501-

      Software Appl. Package, Teqwave Viewer

      PC Software update and upgrade packages for Teqwave F and Teqwave I. Updates of existing software version to latest software version. Upgrade of Teqwave Viewer basic package software to variant Viewer with interface for data download. Scope of supply: multi-computer license, multi-user license.
