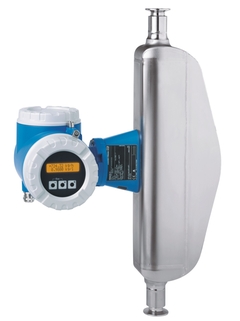

Promass 80P

Coriolis

El especialista para ciencias biológicas con un transmisor compacto o remoto. Dedicado para aplicaciones bajo condiciones estériles en la industria de las ciencias biológicas.

La calidad más alta de proceso – totalmente en cumplimiento a los requerimientos de la industria. Menos puntos de medición de proceso – medición multivariable (flujo, densidad, temperatura). Instalación ahorradora de espacio sin necesidad de entradas/salidas. Cumple con ASME BPE, 3A y EHEDG & ferrita con delta baja. Tubo de medición electro pulido en 1.4435 (316L).

Rentable – diseño dedicado para aplicaciones estándar. Operación segura – pantalla proporciona fácil lectura de la información de proceso. Cumple completamente con la industria – IEC/EN/NAMUR. Pantalla retro iluminada de 2 hilos con botones. Dispositivo en versión compacta o remota.

DN 8 a 50 (³⁄₈ a 2")

Tubo de medición: 1.4435 (316L)
Conexión: 1.4435 (316L); 1.4404 (316/316L)

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

Flujo másico (líquido): ±0.15 %
Flujo volumétrico (líquido): ±0.15 %
Flujo másico (gas): ±0.5 %
Densidad (líquida): ±0.0005 g/cm³

0 a 70 000 kg/h (0 a 2570 lb/min)

PN 63, Clase 300, 40K

–50 a +200 °C (–58 a +392 °F)

Estándar: -20 a +60°C (-4 a +140°F)
Opción: –40 a +60 °C (–40 a +140 °F)

1.4301 (304), resistente a la corrosión

Aluminio fundido con pintura electrostática
1.4301 (304), hoja
CF3M (316L), fundido

IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

Pantalla de 2 líneas retro iluminada con botones
Posible configuración vía pantalla local y herramientas de operación

3 salidas:
0‐20 mA (activo)/4‐20 mA (activo/pasivo)
Salida de pulse/frecuencia/interruptor (pasiva)

Entrada de estatus

HART
PROFIBUS PA

DC 16 a 62 V
AC 85 a 260 V (45 a 65 Hz)
AC 20 a 55 V (45 a 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI, TIIS

3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, SIL
PED, CRN
3A, EHEDG, FDA, ASME BPE, ISPE

CE, C-tick, EAC marking

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

PED, CRN

3.1 material

3-A, FDA, ASME BPE, ISPE

Coriolis

Medidor de flujo másico Coriolis cumple con ASME BPE, ISPE, FDA, EHEDG, 3-A

-20...+65°C
(-4...+140°F)

-50...+200°C
(-58...+392°F)

PN 16...40
Cl 150...300
JIS 20...40K

316L/1.4435

4...20mA
Pulso/Frecuencia
Estatus

ATEX
FM
CSA IECEx TIIS NEPSI

Coriolis

The specialist for life sciences with a compact or remote transmitter. Dedicated for applications under sterile conditions in the life sciences industry.

Highest process quality – fully compliant to industry requirements. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. ASME BPE, 3-A and EHEDG conform & low delta ferrite. Electropolished measuring tube in 1.4435 (316L).

Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.

DN 8 to 50 (⅜ to 2")

Measuring tube: 1.4435 (316L)
Connection: 1.4435 (316L); 1.4404 (316/316L)

Mass flow, density, temperature, volume flow, corrected volume flow, reference density

Mass flow (liquid): ±0.15 %
Volume flow (liquid): ±0.15 %
Mass flow (gas): ±0.5 %
Density (liquid): ±0.0005 g/cm³

0 to 70 000 kg/h (0 to 2570 lb/min)

PN 63, Class 300, 40K

–50 to +200 °C (–58 to +392 °F)

Standard: –20 to +60 °C (–4 to +140 °F)
Option: –40 to +60 °C (–40 to +140 °F)

1.4301 (304), corrosion resistant

Powder‐coated die‐cast aluminium
1.4301 (304), sheet
CF3M (316L), cast

IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

2‐line backlit display with push buttons
Configuration via local display and operating tools possible

3 outputs:
0‐20 mA (active)/4‐20 mA (active/passive)
Pulse/frequency/switch output (passive)

Status input

HART
PROFIBUS PA

DC 16 to 62 V
AC 85 to 260 V (45 to 65 Hz)
AC 20 to 55 V (45 to 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

CE, C-tick, EAC marking

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

PED, CRN

3.1 material

3-A, FDA, ASME BPE, ISPE
