LPGmass
Caudalímetro Coriolis

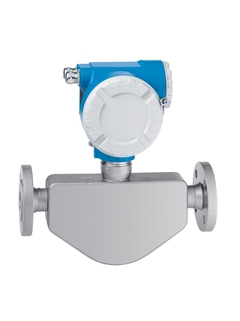

Caudalímetro Coriolis - LPGmass ©Endress+Hauser
  • Caudalímetro Coriolis - LPGmass

El caudalímetro para aplicaciones de reabastecimiento y distribución de fácil integración en el sistema

El equipo LPGmass está diseñado especialmente para medición de caudal de GPL en descargas de surtidores y cisternas. Combina una medición de temperatura integrada con funciones de conversión inteligentes, y proporciona corrección de volumen directamente en campo. LPGmass será la opción preferida para sistemas integradores, constructores de plataformas y fabricantes de equipos.

  • Ventajas

    • Funcionamiento seguro excelente – fiable en condiciones ambientales comunes

    • Menor cantidad de puntos de medida – medición multivariable (caudal, densidad, temperatura)

    • Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida

    • Manejo fácil –...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Medición exacta de gas de pertóleo licuado (GPL) en aplicaciones de distribución y reabastecimiento.

    Propiedades del equipo

    • ...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo de la aplicación de reabastecimiento con fácil integración de sistema. Medición precisa de gas de petróleo licuado (LPG) en aplicaciones de reabastecimiento.

  • Características del sensor

    Excelente seguridad operacional – confiable bajo condiciones ambientales extremas. Menos puntos de medición de proceso – medición multivariable (flujo, densidad, temp). Instalación ahorradora de espacio – sin necesidad de entradas/salidas. flujo hasta 750 kg/min (1654 lb/min). Cálculo de densidad de acuerdo a API tabla 53.

  • Características del transmisor

    Fácil operación – reducida a las necesidades de la aplicación. Puesta en marcha rápida – dispositivos pre‐configurados. Recuperación automática de datos para servicio. Carcasa de transmisor ultra compacta, robusta. Salida de pulso y Modbus RS485.

  • Rango de diámetro nominal

    DN 8 a 40 (³⁄₈ a 1½")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L)
    Conexión: 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido

  • Máx. error medido

    Flujo másico (líquidos): ±0.2 %
    flujo volumétrico (líquidos): ±0.3 %

  • Rango de medición

    0 a 45 000 kg/h (0 a 1650 lb/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 63K

  • Rango de temperatura del medio

    –40 a +125 °C (–40 to +257 °F)

  • Rango de temperatura ambiente

    –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática

  • Grado de protección

    IP67, caja tipo 4X

  • Pantalla/Operación

    Sin operación local
    Posible configuración vía herramientas de operación

  • Salidas

    Salida de interruptor/pulso/frecuencia (pasivo), pulso desfasado por fase

  • Entradas

    Ninguno

  • Comunicación digital

    Modbus RS485

  • Suministro de energía

    DC 10 a 30 V
    AC 20 a 28 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, NEC/CEC, FM, CSA, NEPSI, UL

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones acreditadas para calibración (de acuerdo a ISO/IEC 17025), transferencia de custodia
    PED, CRN

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), custody transfer

  • Certificados y aprobaciones de presión

    PED, CRN

  • Certificados del material

    3.1 material
