Medición por radar guiado / Time-of-Flight
Levelflex FMP50

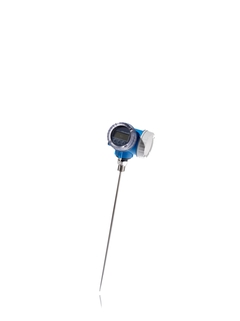

Levelflex FMP50 ©Endress+Hauser

Principio de medición Time-of-Flight

Animación que muestra la puesta en marcha del radar guiado Levelflex FMP5x y el radar sin contacto Micropilot FMR5x

Concepto único de gestión de datos HistoROM para una medición de nivel segura

Algoritmos de adaptación continua que ofrecen medición de nivel segura gracias a la función Multi-Echo Tracking

El análisis Multi-Echo Tracking con mapeo de depósito marca y traza todas las señales de eco, no solo la señal de nivel, lo que garantiza mediciones seguras en cualquier momento

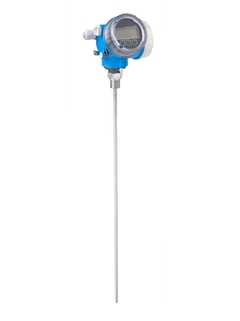

Levelflex FMP50 ©Endress+Hauser

Para todas las aplicaciones de nivel básicas en líquidos

Levelflex FMP50 es el instrumento adecuado para aplicaciones básicas en líquidos que no presentan altos niveles de exigencias en cuanto a rangos de temperatura y presión o resistencia química. En particular, en aplicaciones básicas de suministro o almacenamiento y en procesos auxiliares, FMP50 es la mejor opción. Levelflex FMP50 por radar guiado se usa para medición continua de nivel de líquidos, pastas y lodos. La medición no se ve afectada por las condiciones cambiantes del producto, los cambios de temperatura, ni las coberturas de gases o vapores.

  • Ventajas

    • Medición fiable incluso con cambio de producto o condiciones de proceso cambiantes

    • Concepto de gestión de datos HistoROM para una puesta en marcha, mantenimiento y diagnóstico sencillos

    • La más alta fiabilidad gracias al nuevo análisis Multi-Echo Tracking

    • ...

  • Ámbito de aplicación

    Versión con sonda de varilla o cable.

    • Conexiones a proceso: rosca o brida de adaptador

    • Temperatura: -20 a +80 °C (-4 a +176 °F)

    • Presión: -1 a +6 bar (-14,5 a +87 psi)

    • Rango de medición máximo: varilla 4 m (13 pies), cable 12 m (39 pies)

    • Precisión: ±2 mm (0,08")

    • Certificados...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Radar guiado

  • Característica / Aplicación

    Dispositivo básico

    Sonda de barra

    Sonda de soga

    Memoria de datos integrada, precalibrado de fábrica, medición confiable para medios cambiantes.

  • Especialidades

    Heartbeat Technology,

    Bluetooth® commissioning,

    Operation and maintenance SmartBlue App,

    HistoROM,

    RFID TAG for easy identification

  • Suministro / Comunicación

    2 hilos (HART / PROFIBUS PA/ FOUNDATION Fieldbus)

    4 hilos (HART)

  • Precisión

    Sonda de varilla: +/- 2 mm (0.08")

    Sonda de cable: +/- 2 mm (0.08")

  • Temperatura ambiente

    -40...+80 °C

    (-40...+176 °F)

  • Temperatura del proceso

    -20...+80 °C

    (-4...+176 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Vacío...6 bar,

    (Vacío...87 psi)

  • Principales partes húmedas

    Sonda de varilla: 316L, PPS, Viton

    Sonda de cable: 316, PPS, Viton

  • Conexión a proceso

    Cuerda:

    G 3/4, MNPT 3/4

    Brida:

    Brida UNI

  • Longitud del sensor

    Sonda de varilla: 4 m (13 pies)

    Sonda de cable: 12 m (40 pies)

  • Máx. distancia de medición

    Varilla: 4 m (33 pies) Mín. DK > 1.6

    De cable: 12 m (40 pies) Mín. DK > 1.6

  • Comunicación

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificados / Aprobaciones

    ATEX, FM, CSA, CSA C/US, IECEx, NEPSI

    WHG Protección contra sobrellenado

    SIL

    EN10204-3.1

  • Aprobaciones de seguridad

    Prevención contra sobrellenado WHG

    SIL

  • Aprobaciones de diseño

    EN 10204-3.1

  • Opciones

    Sensor remoto con cable 3 m/9

  • Límites de la aplicación

    Cilindros Tanque de almacenamiento horizontal.:
    utilizar sonda coax

    Líquidos corrosivos:
    FMP52

    Alta presión/ temperaturas >80°C/176°F; 6bar/87psi:
    FMP51, FMP54

    Medición de interfaz

    FMP51, FMP55
