Proline Promass G 100
Caudalímetro Coriolis

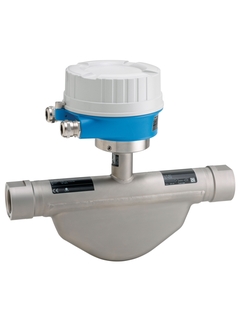

Imagen de Promass G 100 / 8G1B para medición de líquidos y gases en aplicaciones de alta presión ©Endress+Hauser

Proline Promass G 100 para la medición de líquidos y gases en aplicaciones de alta presión

Introducción del servidor web Proline

  • Imagen de Promass G 100 / 8G1B para medición de líquidos y gases en aplicaciones de alta presión

El sensor de alta presión más compacto con un transmisor ultracompacto.

El Promass G proporciona medición segura y precisa de líquidos y gases en aplicaciones de alta presión hasta 350 bar (5.080 psi). El disco de ruptura y las conexiones a proceso roscadas proporcionan una integración fácil y segura. Combinado con el cabezal transmisor más pequeño disponible hoy en día, proporciona unas prestaciones completas con el menor impacto. Diseñado para aplicaciones donde el espacio es primordial, el Promass G 100 será la opción preferida para integradores de sistemas, constructores de skids y fabricantes de equipos.

Gama Xpert
  • F
  • L
  • E
  • X

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Máx. error medido

      Flujo másico (líquido): ±0.15 %
      Flujo volumétrico (líquido): ±0.15 %
      Flujo másico (gas): ±0.75 %
      Densidad (líquida): ±0.0005 g/cm³

    • Rango de medición

      0 a 18 000 kg/h (0 a 662 lb/min)

    • Rango de temperatura del medio

      –50 a +150 °C (–58 a +302 °F)

    • Máx. presión de proceso

      350 bar (5080 psi)

    • Materiales húmedos

      Tubo de medición: 1.4435 (316L)
      Conexión: 1.4404 (316/316L)

Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

8G1B
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
Cargando precio
Precios no disponibles temporalmente
from CHF 803.-
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Componentes adicionales

  • Ventajas

    • Integración en el proceso fácil y segura – conexiones roscadas

    • Menor cantidad de puntos de medida – medición multivariable (caudal, densidad, temperatura)

    • Ahorro de espacio de instalación – sin necesidad de tramos rectos de entrada/salida

    • Transmisor de...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Medición precisa de líquidos y gases en aplicaciones de alta presión.

    Propiedades del equipo

    • Roscas internas como conexiones a...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El sensor de alta presión más compacto con un transmisor ultra-compacto. Medición precisa de líquidos y gases en aplicaciones de presión-alta.

  • Características del sensor

    Integración de proceso fácil y segura – conexiones roscadas. Menos puntos de
    medición de procesos – medición multivariable (flujo, densidad,
    temperatura). Instalación ahorradora de espacio – sin necesidad de corridas de entrada/salida. Roscas
    internas como conexión a proceso. Presión de proceso hasta 350 bar (5080
    psi).

  • Características del transmisor

    Transmisor ahorrador de espacio - funcionalidad completa con el menor impacto.
    Operación local ahorradora de tiempo sin software o hardware adicional - servidor web integrado. Verificación integrada - Tecnología Heartbeat. Carcasa de transmisor ultra-compacta, robusta. Conector plug pre-configurado.

  • Rango de diámetro nominal

    DN 8 a 25 (⅜ a 1")

  • Materiales húmedos

    Tubo de medición: 1.4435 (316L)
    Conexión: 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico (líquido): ±0.15 %
    Flujo volumétrico (líquido): ±0.15 %
    Flujo másico (gas): ±0.75 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 18 000 kg/h (0 a 662 lb/min)

  • Máx. presión de proceso

    350 bar (5080 psi)

  • Rango de temperatura del medio

    –50 a +150 °C (–58 a +302 °F)

  • Rango de temperatura ambiente

    Estándar: –40 a +60 °C (–40 a +140 °F)
    Opción: –50 a +60 °C (–58 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Compacto: recubrimiento de AlSi10Mg
    Compacto/ultra‐compacto: 1.4301 (304); 1.4404 (316L)

  • Grado de protección

    IP66/67, caja tipo 4X

  • Pantalla/Operación

    Display retro iluminado de 4 líneas disponible (sin operación local)
    Posible configuración vía buscador web y herramientas de operación

  • Salidas

    4‐20 mA HART (activo)
    Pulso/frecuencia/salida de interruptor (pasiva)

  • Entradas

    Ninguno

  • Comunicación digital

    HART, Modbus RS485, Ethernet/IP, PROFIBUS DP, PROFINET

  • Suministro de energía

    DC 20 a 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Seguridad del producto

    CE, C-Tick

  • Aprobaciones y certificados metrológicos

    Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)
    La tecnología Heartbeat cumple con los requerimientos de rastreabilidad de acuerdo a ISO 9001:2008 – Sección 7.6 a (certificación TÜV)

  • Certificados del material

    material 3.1

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El sensor de alta presión más compacto con un transmisor ultra-compacto. Medición precisa de líquidos y gases en aplicaciones de presión-alta.

  • Características del sensor

    Integración de proceso fácil y segura – conexiones roscadas. Menos puntos de
    medición de procesos – medición multivariable (flujo, densidad,
    temperatura). Instalación ahorradora de espacio – sin necesidad de corridas de entrada/salida. Roscas
    internas como conexión a proceso. Presión de proceso hasta 350 bar (5080
    psi).

  • Características del transmisor

    Transmisor ahorrador de espacio - funcionalidad completa con el menor impacto.
    Operación local ahorradora de tiempo sin software o hardware adicional - servidor web integrado. Verificación integrada - Tecnología Heartbeat. Carcasa de transmisor ultra-compacta, robusta. Conector plug pre-configurado.

  • Rango de diámetro nominal

    DN 8 a 25 (⅜ a 1")

  • Materiales húmedos

    Tubo de medición: 1.4435 (316L)
    Conexión: 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico (líquido): ±0.15 %
    Flujo volumétrico (líquido): ±0.15 %
    Flujo másico (gas): ±0.75 %

    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 18 000 kg/h (0 a 662 lb/min)

  • Máx. presión de proceso

    350 bar (5080 psi)

  • Rango de temperatura del medio

    –50 a +150 °C (–58 a +302 °F)

  • Rango de temperatura ambiente

    Estándar: –40 a +60 °C (–40 a +140 °F)
    Opción: –50 a +60 °C (–58 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Compacto: recubrimiento de AlSi10Mg
    Compacto/ultra‐compacto: 1.4301 (304); 1.4404 (316L)

  • Grado de protección

    IP66/67, caja tipo 4X

  • Pantalla/Operación

    Display retro iluminado de 4 líneas disponible (sin operación local)
    Posible configuración vía buscador web y herramientas de operación

  • Salidas

    4‐20 mA HART (activo)
    Pulso/frecuencia/salida de interruptor (pasiva)

  • Entradas

    Ninguno

  • Comunicación digital

    HART, Modbus RS485, Ethernet/IP, PROFIBUS DP, PROFINET

  • Suministro de energía

    DC 20 a 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Seguridad del producto

    CE, C-Tick

  • Aprobaciones y certificados metrológicos

    Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)
    La tecnología Heartbeat cumple con los requerimientos de rastreabilidad de acuerdo a ISO 9001:2008 – Sección 7.6 a (certificación TÜV)

  • Certificados del material

    material 3.1

  • Measuring principle

    Coriolis

  • Encabezado del producto

    The flowmeter with premium accuracy and robustness, as remote version with up to 4 I/Os. Highest measurement performance for liquids and gases under varying, demanding process conditions.

  • Características del sensor

    Highest process safety – immune to fluctuating and harsh environments. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Mass flow: measurement error ±0.05 % (PremiumCal). Medium temperature: -196 to 350 °C (-320 to 662 °F).

  • Características del transmisor

    Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurable I/O functionality. Integrated verification – Heartbeat Technology. Remote version with up to 4 I/Os. Backlit display with touch control and WLAN access.

  • Rango de diámetro nominal

    DN 8 to 250 (⅜ to 10")

  • Materiales húmedos

    Measuring tube: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

  • Variables medidas

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

  • Máx. error medido

    Mass flow (liquid): ±0.10 % (standard), 0.05 % (option)
    Volume flow (liquid): ±0.10 %
    Mass flow (gas): ±0.35 %
    Density (liquid): ±0.0005 g/cm³

  • Rango de medición

    0 to 2 200 000 kg/h (0 to 80 840 lb/min)

  • Máx. presión de proceso

    PN 100, Class 600, 63K

  • Rango de temperatura del medio

    Standard: –50 to +150 °C (–58…+302 °F)
    Option: –50 to +240 °C (–58…+464 °F)
    High temperatur option: –50 to +350 °C (–58…+662 °F)
    Option: –196 to +150 °C (–320 to +302 °F)

  • Rango de temperatura ambiente

    Standard: –40 to +60 °C (–40 to +140 °F)
    Option: –60 to +60 °C (–76 to +140 °F)

  • Material de carcaza del sensor

    Standard: 1.4301 (304), corrosion resistant
    Option: 1.4404 (316L)
    Sensor connection housing (standard): AlSi10Mg, coated
    Sensor connection housing (option): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar to 316L

  • Material de la cubierta del transmisor

    AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonat

  • Grado de protección

    Sensor remote version (standard): IP66/67, type 4X enclosure
    Sensor remote version (option): IP69.
    Transmitter remote version: IP66/67, Type 4X enclosure

  • Pantalla/Operación

    4-line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible

  • Salidas

    4 outputs:
    4-20 mA HART (active/passive)
    4-20 mA WirelessHART
    4-20 mA (active/passive)
    Pulse/frequency/switch output (active/passive)
    Double pulse output (active/passive)
    Relay output

  • Entradas

    Status input
    4-20 mA input

  • Comunicación digital

    HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

  • Suministro de energía

    DC 24 V
    AC 100 to 230 V
    AC 100 to 230 V / DC 24 V (non-hazardous area)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Seguridad Funcional

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
    Heartbeat Technology complies with the requirements for measurement traceability according to ISO 9001:2015 – Section 7.1.5.2 a (TÜV SÜD attestation)
    MI-005 (Liquids other than water (Hydrocarbons, cryogenic liquids)
    NTEP (Liquids other than water, LPG, cryogenic liquids)
    MC (Liquids other than water, cryogenic liquids)

  • Certificados y aprobaciones de presión

    PED, CRN, AD 2000

  • Certificados del material

    3.1 material
    NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK

  • Aprobaciones higiénicas y certificados

    3-A, EHEDG

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT, 100/300/400/500/500 digital

      Usage: Promag/Promass 100/300/500, 500 digital, Prosonic Flow E 100, Prosonic Flow/t-mass 300, 500 digital, Promag 400(C). (C) = generation index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      Kit cover, compact, stainless 1.4301

      Usage: Promass 100, Promag 100, Prosonic Flow 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      Kit cover, sight glass, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat. Consists of: Cover with sight glass Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 20 Order code 71266335

      Kit cover, sight glass, compact, 1.4301

      Usage: Promass 100, Promag 100, Prosonic Flow 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      Kit cover,sight glass,ultra comp.,1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit housing gaskets, compact, Alu

      Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185797

      Kit housing gaskets, compact, stainless

      Usage: Promass 100, Prosonic Flow 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185799

      Kit hous.gaskets,ultra compact,stainless

      Usage: Promass 100, Promass 500 digital, sensor connection housing. Consists of: gasket EPDM for cover, gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass/Prosonic Flow/t-mass 500 digital. Consists of: cover clamp, screw M4x16.

Casos de éxito

Comparar productos
Utilizamos cookies para almacenar en su equipo información que nos ayuda a personalizar y mejorar sus interacciones con nosotros. Puede encontrar más información sobre las cookies en la política de privacidad.
