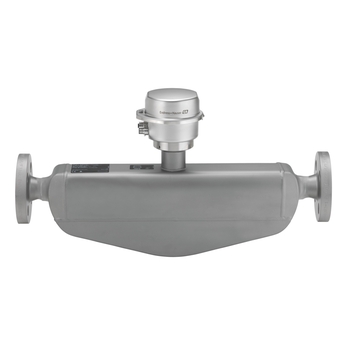

Proline Promass H 100
Caudalímetro por efecto Coriolis

Coriolis

Caudalímetro monotubo resistente a los productos químicos con un transmisor ultracompacto.
Medición de alta precisión de líquidos y gases en aplicaciones que requieren máxima resistencia a la corrosión.

Seguridad máxima para fluidos químicos agresivos: partes en contacto con el producto resistentes a la corrosión. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Measuring tube made of Tantalum, Zirconium. Nominal diameter: DN 8 to 50 (³⁄₈ to 2"). Medium temperature up to +205 °C (+401 °F).

Transmisor de tamaño reducido: funcionalidad completa en una electrónica muy compacta. Ahorro de tiempo en las operaciones de configuración locales sin software añadido; servidor web integrado. Verificación integrada: Heartbeat Technology.
Robust, ultra-compact transmitter housing. Highest degree of protection: IP69. Local display available.

DN 8 a 50 (³⁄₈ a 2")

Tubo de medición: Tantalio 2.5W; 702 (UNS R60702)
Conexión: Tantalio; 702 (UNS R60702)

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

Flujo másico (líquido):: ±0.1 %
Flujo volumétrico (líquido): ±0.1 %
Flujo másico (gas, sólo Tantalio): ±0.5 %
Densidad (líquida): ±0.0005 g/cm³

0 a 70 000 kg/h (0 a 2570 lb/min)

PN 40, Clase 300, 20K

Tantalio: –50 a +150 °C (–58 a +302 °F)
Circonio (estándar):–50 a +150 °C (–58 a +302 °F)
Circonio (opción): –50 a +200 °C (–58 a +392 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4301 (304), resistente a la corrosión

Compacto: AlSi10Mg, recubierto
Compacto/ultracompacto: 1.4301 (304)

Estándar: IP 66/67, carcasa tipo 4X
Opción: IP 69

Sin operación local
Posible configuración vía buscador web y herramientas de operación

4‐20 mA HART (activo)
Pulso/frecuencia/salida de interruptor (pasiva)

Ninguno

HART, Modbus RS485, EtherNet/IP, PROFIBUS DP

DC 20 a 30 V

ATEX, IECEx, cCSAus, INMETRO, NEPSI

CE, C-Tick, marca EAC

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025), NAMUR
Heartbeat Technology cumple con los requisitos de verificación trazable conforme a ISO 9001:2008, sección 7.6a (certificación TÜV)

3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, PED, CRN

material 3.1

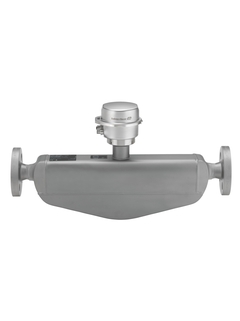

Coriolis

Caudalímetro monotubo resistente a los productos químicos con un transmisor ultracompacto.
Medición de alta precisión de líquidos y gases en aplicaciones que requieren máxima resistencia a la corrosión.

Seguridad máxima para fluidos químicos agresivos: partes en contacto con el producto resistentes a la corrosión. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Measuring tube made of Tantalum, Zirconium. Nominal diameter: DN 8 to 50 (³⁄₈ to 2"). Medium temperature up to +205 °C (+401 °F).

Transmisor de tamaño reducido: funcionalidad completa en una electrónica muy compacta. Ahorro de tiempo en las operaciones de configuración locales sin software añadido; servidor web integrado. Verificación integrada: Heartbeat Technology.
Robust, ultra-compact transmitter housing. Highest degree of protection: IP69. Local display available.

DN 8 a 50 (³⁄₈ a 2")

Tubo de medición: tántalo 2,5 W; 702 (UNS R60702)
Conexión: tántalo; 702 (UNS R60702)

Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado, densidad de referencia, concentración

Caudal másico (líquido): ±0,1 %
Caudal volumétrico (líquido): ±0,1 %
Caudal másico (gas, solo tántalo): ±0,5 %
Densidad (líquido): ±0,0005 g/cm³

de 0 a 70.000 kg/h (0 a 2.570 lb/min)

PN 40, Clase 300, 20 K

Tántalo: –50 a +150 °C (–58 a +302 °F)
Circonio: –50 a +205 °C (–58 a +401 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4301 (304), resistente a la corrosión

Compacto: AlSi10Mg, recubierto
Compacto/ultracompacto: 1.4301 (304)

Estándar: IP 66/67, carcasa tipo 4X
Opción: IP 69

Indicador retroiluminado de 4 líneas disponible (sin configuración local)
Configuración posible en el navegador de Internet y mediante software de configuración

4‐20 mA HART (activa)
Salida de pulsos/frecuencia/conmutación (pasiva)

Ninguno

HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

20 a 30 VCC

ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

Marcas CE, C-Tick, EAC

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple con los requisitos de verificación trazable conforme a ISO 9001:2008, sección 7.6a (certificación TÜV)

PED, CRN

3.1 sobre materiales
