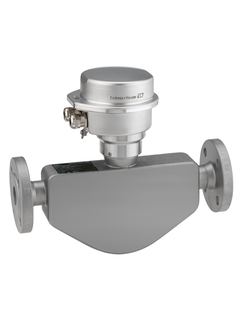

Proline Promass E 100 / 8E1B

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo con costo total de tenencia minimizado y un transmisor ultra compacto. Medición altamente precisa de líquidos y gases para un amplia gama de aplicaciones estándar.

  • Características del sensor

    Dispositivo rentable – multipropósito; una alternativa a medidores de flujo volumétricos convencionales. Menos puntos de medición en el proceso – medición multivariable (flujo, densidad, temperatura). Instalación ahorradora de espacio – sin necesidad de entradas/salidas. Sistema de tubo dual compacto. Temperatura del medio hasta +140 °C (+284°F).

  • Características del transmisor

    Transmisor ahorrador de espacio – funcionalidad completa en un pequeño espacio. Operación local ahorradora de tiempo sin software ni hardware adicional – servidor web integrado. Verificación integrada – Heartbeat Technology™. Robusto, cubierta de transmisión ultra compacta. Alta protección contra ingreso de: IP69K.

  • Rango de diámetro nominal

    DN 8 a 80 (⅜ a 3")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L)
    Conexión: 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

  • Máx. error medido

    Flujo másico (líquido): ±0.15 %
    Flujo volumétrico (líquido): ±0.15 %
    Flujo másico (gas): ±0.75 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 180 000 kg/h (0 a 6600 lb/min)

  • Máx. presión de proceso

    PN 100, Clase 600, 63K

  • Rango de temperatura del medio

    –40 a +140 °C (–40 a +284 °F)

  • Rango de temperatura ambiente

    Estándar: –40 a +60 °C (–40 a +140 °F)
    Opción: –50 a +60 °C (–58 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Compacto: AlSi10Mg recubierto
    Compacto/ultra‐compacto: 1.4301 (304), 1.4404 (316L)

  • Grado de protección

    Estándar: IP66/67, caja tipo 4X
    Opción: IP69K

  • Pantalla/Operación

    Sin operación local
    Posible configuración vía buscador web y herramientas de operación

  • Salidas

    4‐20 mA HART (activo)
    Pulso/frecuencia/salida de interruptor (pasiva)

  • Entradas

    Ninguno

  • Comunicación digital

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP

  • Suministro de energía

    DC 20 a 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus

  • Seguridad del producto

    CE, C-Tick, marca EAC

  • Aprobaciones y certificados metrológicos

    Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)
    La tecnología Heartbeat cumple con los requerimientos de rastreabilidad de acuerdo a ISO 9001:2008 – Sección 7.6 a (certificación TÜV)

  • Aprobaciones marítimas y certificados

    ABS (Oficina Americana de Envío)

    BV (Bureau Veritas)

    LR (Lloyds Register)

  • Certificados y aprobaciones de presión

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, PED, CRN

  • Certificados del material

    material 3.1

  • Aprobaciones higiénicas y certificados

    SS 1.4539/904L, 0.4um, 16u-in, pulido mecánico, 3-A

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo con costo total de tenencia minimizado y un transmisor ultra compacto. Medición altamente precisa de líquidos y gases para un amplia gama de aplicaciones estándar.

  • Características del sensor

    Dispositivo rentable – multipropósito; una alternativa a medidores de flujo volumétricos convencionales. Menos puntos de medición en el proceso – medición multivariable (flujo, densidad, temperatura). Instalación ahorradora de espacio – sin necesidad de entradas/salidas. Sistema de tubo dual compacto. Temperatura del medio hasta +140 °C (+284°F).

  • Características del transmisor

    Transmisor ahorrador de espacio – funcionalidad completa en un pequeño espacio. Operación local ahorradora de tiempo sin software ni hardware adicional – servidor web integrado. Verificación integrada – Heartbeat Technology™. Robusto, cubierta de transmisión ultra compacta. Alta protección contra ingreso de: IP69K.

  • Rango de diámetro nominal

    DN 8 a 80 (⅜ a 3")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L)
    Conexión: 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

  • Máx. error medido

    Flujo másico (líquido): ±0.15 %
    Flujo volumétrico (líquido): ±0.15 %
    Flujo másico (gas): ±0.75 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 180 000 kg/h (0 a 6600 lb/min)

  • Máx. presión de proceso

    PN 100, Clase 600, 63K

  • Rango de temperatura del medio

    –40 a +140 °C (–40 a +284 °F)

  • Rango de temperatura ambiente

    Estándar: –40 a +60 °C (–40 a +140 °F)
    Opción: –50 a +60 °C (–58 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Compacto: AlSi10Mg recubierto
    Compacto/ultra‐compacto: 1.4301 (304), 1.4404 (316L)

  • Grado de protección

    Estándar: IP66/67, caja tipo 4X
    Opción: IP69K

  • Pantalla/Operación

    Sin operación local
    Posible configuración vía buscador web y herramientas de operación

  • Salidas

    4‐20 mA HART (activo)
    Pulso/frecuencia/salida de interruptor (pasiva)

  • Entradas

    Ninguno

  • Comunicación digital

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP

  • Suministro de energía

    DC 20 a 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus

  • Seguridad del producto

    CE, C-Tick, marca EAC

  • Aprobaciones y certificados metrológicos

    Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR
    La tecnología Heartbeat cumple con los requerimientos de rastreabilidad de acuerdo a ISO 9001:2008 – sección 7.6 a (certificación TÜV)

  • Aprobaciones marítimas y certificados

    ABS (Oficina Americana de Envío)

    BV (Bureau Veritas)

    LR (Lloyds Register)

  • Certificados y aprobaciones de presión

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, PED, CRN

  • Certificados del material

    material 3.1

  • Aprobaciones higiénicas y certificados

    SS 1.4539/904L, 0.4um, 16u-in, pulido mecánico, 3-A

  • Measuring principle

    Coriolis

  • Aprobaciones marítimas y certificados

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    LR (Lloyds Register)

    LH/BV approval

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT, 100/300/400/500/500 digital

      Usage: Promag/Promass 100/300/500, 500 digital, Prosonic Flow E 100, Promag 400(C). (C) = generation index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      Kit cover, compact, stainless 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      Kit cover, sight glass, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat. Consists of: Cover with sight glass Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 20 Order code 71266335

      Kit cover, sight glass, compact, 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      Kit cover,sight glass,ultra comp.,1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit housing gaskets, compact, Alu

      Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185797

      Kit housing gaskets, compact, stainless

      Usage: Promass 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185799

      Kit hous.gaskets,ultra compact,stainless

      Usage: Promass 100, Promass 500 digital, sensor connection housing. Consists of: gasket EPDM for cover, gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass 500 digital. Consists of: cover clamp, screw M4x16.
