Caudalímetro Coriolis
Proline Promass E 100

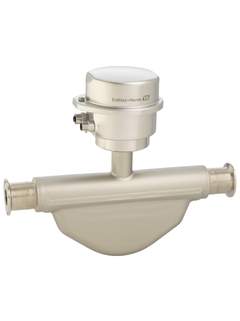

Imagen del caudalímetro Coriolis Proline Promass E 100 / 8E1C Dispositivo multiusos rentable ©Endress+Hauser

Proline Promass E 100 - El caudalímetro con el mínimo coste de mantenimiento y un transmisor ultracompacto

El principio de medición de caudal por Coriolis

Introducción del servidor web Proline

  • Imagen del caudalímetro Coriolis Proline Promass E 100 / 8E1C Dispositivo multiusos rentable

El caudalímetro con el mínimo coste de mantenimiento y un transmisor ultracompacto

El robusto Promass E disfruta de una arraigada reputación como solución económica para medir con precisión líquidos y gases en una amplia gama de aplicaciones estándar. El transmisor ultracompacto proporciona un rendimiento total en los espacios más reducidos y permite una integración del sistema perfecta, lo que convierte el Promass E 100 en la elección preferida de los fabricantes de skids y, fabricantes de equipos e integradores de sistemas. La Heartbeat Technology garantiza el cumplimiento de las normas y la seguridad del proceso en todo momento.

  • Cálculo de precios tras inicio de sesión y configuración

Producto no disponible en este mercado

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

8E1C
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

  • Ventajas

    • Económico – Equipo multifuncional; una alternativa a los caudalímetros volumétricos convencionales

    • Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura)

    • Ahorro de espacio – sin necesidad de tramos rectos de...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Medición precisa de líquidos y gases para una amplia gama de aplicaciones estándar.

    Propiedades del equipo

    • Sensor compacto de...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    The flowmeter with minimized total cost of ownership and an ultra-compact transmitter. Accurate measurement of liquids and gases for a wide range of standard applications.

  • Características del sensor

    Cost-effective – multi-purpose device; an alternative to conventional volumetric flowmeters. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Compact dual-tube sensor. Medium temperature up to +150 °C (+302 °F).

  • Características del transmisor

    Space-saving transmitter – full functionality on the smallest footprint. Time-saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology. Robust, ultra-compact transmitter housing. High ingress protection: IP69.

  • Rango de diámetro nominal

    DN 8 to 80 (⅜ to 3")

  • Materiales húmedos

    Measuring tube: 1.4539 (904L)
    Connection: 1.4404 (316/316L)

  • Variables medidas

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

  • Máx. error medido

    Mass flow (liquid): ±0.15 % (standard), ±0.10 % (option)
    Volume flow (liquid): ±0.15 %
    Mass flow (gas): ±0.75 %
    Density (liquid): ±0.0005 g/cm³

  • Rango de medición

    0 to 180 000 kg/h (0 to 6600 lb/min)

  • Máx. presión de proceso

    PN 100, Class 600, 63K

  • Rango de temperatura del medio

    –40 to +150 °C (–40 to +302°F)

  • Rango de temperatura ambiente

    Standard: –40 to +60 °C (–40 to +140 °F)
    Option: –50 to +60 °C (–58 to +140°F)

  • Material de carcaza del sensor

    1.4301 (304), corrosion resistant

  • Material de la cubierta del transmisor

    Compact: AlSi10Mg, coated
    Compact/ultra‐compact: 1.4301 (304)

  • Grado de protección

    Standard: IP66/67, type 4X enclosure
    Option: IP69

  • Pantalla/Operación

    4‐line backlit display available (no local operation)
    Configuration via web browser and operating tools possible

  • Salidas

    4‐20 mA HART (active)
    Pulse/frequency/switch output (passive)

  • Entradas

    None

  • Comunicación digital

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Suministro de energía

    DC 20 to 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • Seguridad del producto

    CE, C-Tick, EAC marking

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
    Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV Attestation)

  • Aprobaciones marítimas y certificados

    LR approval, DNV GL approval, ABS approval, LH/BV approval

  • Certificados y aprobaciones de presión

    PED, CRN

  • Certificados del material

    3.1 material

  • Aprobaciones higiénicas y certificados

    3-A, EHEDG, cGMP

  • Measuring principle

    Coriolis

  • Encabezado del producto

    The flowmeter with minimized total cost of ownership and an ultra-compact transmitter. Accurate measurement of liquids and gases for a wide range of standard applications.

  • Características del sensor

    Cost-effective – multi-purpose device; an alternative to conventional volumetric flowmeters. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Compact dual-tube sensor. Medium temperature up to +150 °C (+302 °F).

  • Características del transmisor

    Space-saving transmitter – full functionality on the smallest footprint. Time-saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology. Robust, ultra-compact transmitter housing. High ingress protection: IP69.

  • Rango de diámetro nominal

    DN 8 to 80 (⅜ to 3")

  • Materiales húmedos

    Measuring tube: 1.4539 (904L)
    Connection: 1.4404 (316/316L)

  • Variables medidas

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

  • Máx. error medido

    Mass flow (liquid): ±0.15 % (standard), ±0.10 % (option)
    Volume flow (liquid): ±0.15 %
    Mass flow (gas): ±0.75 %
    Density (liquid): ±0.0005 g/cm³

  • Rango de medición

    0 to 180 000 kg/h (0 to 6600 lb/min)

  • Máx. presión de proceso

    PN 100, Class 600, 63K

  • Rango de temperatura del medio

    –40 to +150 °C (–40 to +302°F)

  • Rango de temperatura ambiente

    Standard: –40 to +60 °C (–40 to +140 °F)
    Option: –50 to +60 °C (–58 to +140°F)

  • Material de carcaza del sensor

    1.4301 (304), corrosion resistant

  • Material de la cubierta del transmisor

    Compact: AlSi10Mg, coated
    Compact/ultra‐compact: 1.4301 (304)

  • Grado de protección

    Standard: IP66/67, type 4X enclosure
    Option: IP69

  • Pantalla/Operación

    4‐line backlit display available (no local operation)
    Configuration via web browser and operating tools possible

  • Salidas

    4‐20 mA HART (active)
    Pulse/frequency/switch output (passive)

  • Entradas

    None

  • Comunicación digital

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Suministro de energía

    DC 20 to 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Seguridad del producto

    CE, C-Tick, EAC marking

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
    Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV Attestation)

  • Aprobaciones marítimas y certificados

    LR approval, DNV GL approval, ABS approval, LH/BV approval

  • Certificados y aprobaciones de presión

    PED, CRN

  • Certificados del material

    3.1 material

  • Aprobaciones higiénicas y certificados

    3-A, EHEDG, cGMP

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT, 100/300/400/500/500 digital

      Usage: Promag/Promass 100/300/500, 500 digital, Prosonic Flow E 100, Prosonic Flow 300, 500 digital, Promag 400(C). (C) = generation index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      Kit cover, compact, stainless 1.4301

      Usage: Promass 100, Promag 100, Prosonic Flow 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      Kit cover, sight glass, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat. Consists of: Cover with sight glass Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 20 Order code 71266335

      Kit cover, sight glass, compact, 1.4301

      Usage: Promass 100, Promag 100, Prosonic Flow 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      Kit cover,sight glass,ultra comp.,1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit housing gaskets, compact, Alu

      Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185797

      Kit housing gaskets, compact, stainless

      Usage: Promass 100, Prosonic Flow 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185799

      Kit hous.gaskets,ultra compact,stainless

      Usage: Promass 100, Promass 500 digital, sensor connection housing. Consists of: gasket EPDM for cover, gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass/Prosonic Flow 500 digital. Consists of: cover clamp, screw M4x16.
