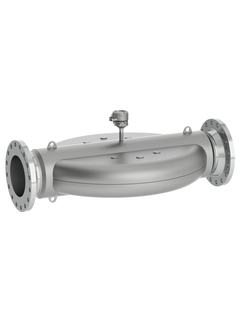

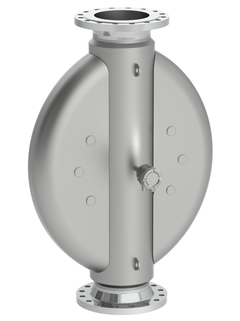

Proline Promass X 500
Caudalímetro Coriolis

Coriolis

Caudalímetro de cuatro tubos de capacidad máxima, como versión remota con hasta 4 E/S.
Para los mayores caudales y un rendimiento excepcional en aplicaciones de petróleo y gas en tierra firme / en alta mar.

Aumento de ganancias – punto de instalación único que proporciona la mayor precisión para cantidades grandes. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Diámetro nominal: DN 300 a 400 (12 a 16"). Sistema de cuatro tubos con poca pérdida de carga. Diseño exterior completo hecho de 1.4435 (316L).

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.

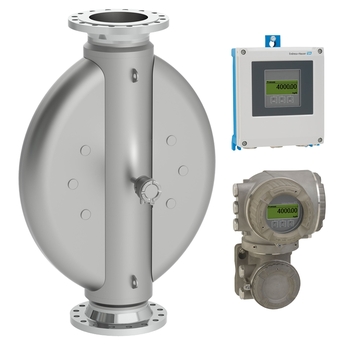

Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

DN 300 a 400 (12 a 16")

Tubo de medición: 1.4404 (316/316L)
Conexión: 1.4404 (316/316L)

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido (Tablas API), densidad de referencia, concentración

Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,0005 % g/cm³

0 a 4100 t/h (0 a 4520 tn. sh./h)

PN 100, Clase 600

–50 a +180 °C (–58 a +356 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –60 a +60 °C (–76 a +140 °F)

1.4404 (316L), máxima resistencia a la corrosión
Caja de conexiones del sensor (estándar): 1.4409 (CF3M), similar a 316L

Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; Policarbonato

Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP 69. Versión remota del transmisor: IP 66/67, carcasa tipo 4X"

Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación

4 salidas:
4-20 mA HART (activo/pasivo)
4-20 mA WirelessHART
4-20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de pulso doble (activa/pasiva)
Salida de relevador

Entrada de estatus
Entrada 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos), GLP, criogénicos
MI-002, PTB

Certificación LR, certificación DNV GL, certificación ABS, certificación BV, certificación CCS

3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, PED, CRN

3.1 sobre materiales
NACE MR0175/MR0103, PMI, prueba de soldadura conforme a EN ISO, ASME, NORSOK"

Coriolis

Caudalímetro de cuatro tubos de capacidad máxima, como versión remota con hasta 4 E/S.
Para los mayores caudales y un rendimiento excepcional en aplicaciones de petróleo y gas en tierra firme / en alta mar.

Aumento de ganancias – punto de instalación único que proporciona la mayor precisión para cantidades grandes. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Diámetro nominal: DN 300 a 400 (12 a 16"). Sistema de cuatro tubos con poca pérdida de carga. Diseño exterior completo hecho de 1.4435 (316L).

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.

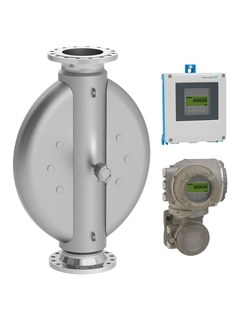

Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

DN 300 a 400 (12 a 16")

Tubo de medición: 1.4404 (316/316L)
Conexión: 1.4404 (316/316L)

Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado (tablas API), densidad de referencia, concentración

Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,0005 % g/cm³

0 a 4.100 t/h (0 a 4.520 toneladas cortas/h)

PN 100, Clase 600

–50 a +180°C (–58 a +356°F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –60 a +60 °C (–76 a +140 °F)

1.4404 (316L), máxima resistencia a la corrosión
Caja de conexiones del sensor (estándar): 1.4409 (CF3M), similar a 316L

AlSi10Mg, recubierto,; 1.4409 (CF3M) similar a 316L, Policarbonato

Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP 69. Versión remota del transmisor: IP 66/67, carcasa tipo 4X

Indicador retroiluminado de 4 líneas con control óptico (configuración desde el exterior)
Es posible llevar a cabo la configuración mediante indicador local y software de configuración

4 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulsos/frecuencia/conmutación (activa/pasiva)
Doble salida de pulsos (activa/pasiva)
Salida de relé

Entrada de estado
Entrada de 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 VCC
100 a 230 VCA
100 a 230 VCA / 24 VCC (zonas sin peligro de explosión)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos), GLP, criogénicos
MI-002, PTB

Certificación LR, certificación DNV GL, certificación ABS, certificación BV, certificación CCS

PED, CRN

3.1 sobre materiales
NACE MR0175/MR0103, PMI, prueba de soldadura conforme a EN ISO, ASME, NORSOK
