Proline Promag H 100
Caudalímetro electromagnético

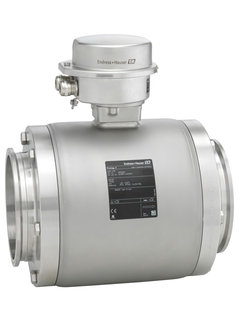

Imagen del caudalímetro Proline Promag H 100 / 5H1B (DN 40 / 1 1/2o") para aplicaciones higiénicas ©Endress+Hauser

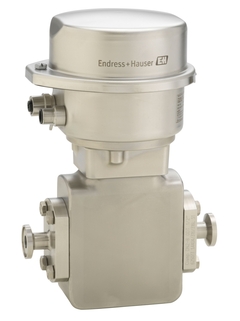

Imagen del caudalímetro Proline Promag H 100 / 5H1B (DN a 25 / 1o") para aplicaciones higiénicas ©Endress+Hauser

Proline Promag H 100 (DN 25 / 1o") para las industrias de alimentos y bebidas, así como de ciencias de la vida

El principio de medición de caudal electromagnético

Introducción del servidor Web Proline

  • Imagen del caudalímetro Proline Promag H 100 / 5H1B (DN 40 / 1 1/2o") para aplicaciones higiénicas
  • Imagen del caudalímetro Proline Promag H 100 / 5H1B (DN a 25 / 1o") para aplicaciones higiénicas

El especialista para aplicaciones higiénicas con un transmisor ultracompacto

El equipo Promag H es el sensor preferido para aplicaciones higiénicas con los requisitos más exigentes en las industrias de alimentación y bebidas y de ciencias de la vida. El transmisor ultracompacto proporciona un rendimiento total en los espacios más reducidos y permite una perfecta integración, haciendo del equipo Promag H 100 la opción preferida para integradores de sistemas, fabricantes de skids y de equipos. La tecnología Heartbeat garantiza el cumplimiento y seguridad de procesos en todo momento.

Gama Extended
  • F
  • L
  • E
  • X

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Error de medición máx.

      Flujo volumétrico (estándar): ±0.5 % o. ± 1 mm/s (0.04 in/s)
      Flujo volumétrico (opcional) ±0.2 % o. ± 2 mm/s (0.08 in/s)

    • Rango de medición

      0.06 dm³/min a 600 m³/h (0.015 a 2650 gal/min)

    • Rango de temperatura del medio

      –20 a +150 °C (–4 a +302 °F)

    • Máx. presión de proceso

      PN 40, Clase 150, 20K

    • Materiales húmedos

      Revestimiento: PFA
      Electrodos: 1.4435 (316L); Hastelloy C22, 2.4602 (UNS N06022); Tántalo; Platino
      Conexiones a proceso: acero inoxidable, 1.4404 (F316L); PVDF, casquillo adhesivo de PVC
      Juntas: junta tórica (EPDM, FKM, Kalrez), junta moldeada aséptica (EPDM, FKM, silicona)
      Anillos de puesta a tierra: acero inoxidable 1.4435 (316L); Hastelloy C22, 2.4602 (UNS N06022); tántalo

Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

5H1B
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
Cargando precio
Precios no disponibles temporalmente
from CHF 803.-
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Componentes adicionales

  • Ventajas

    • Medición multivariable de caudal, temperatura y conductividad

    • Concepto de instalación flexible – numerosas conexiones a proceso higiénicas

    • Ahorro energético en la medición de caudal – sin pérdida de carga debido a secciones transversales reducidas

    • ...

  • Ámbito de aplicación

    • El principio de medición bidireccional es prácticamente independiente de la presión, densidad, temperatura y viscosidad

    • Para aplicaciones sanitarias exigentes en la industria de la alimentación y bebidas, y de las ciencias de la vida.

    Propiedades del equipo

    • Medición de...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Electromagnético

  • Título del producto

    Specialist for hygienic applications with an ultra-compact transmitter.
    Multivariable measurement of flow, temperature and conductivity.
    Dedicated to demanding applications in the food and beverage as well as in life sciences industries.

  • Características del sensor

    Flexible installation concept – numerous hygienic process connections. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts.
    Integrated temperature measurement. Sensor housing made of stainless steel (3-A, EHEDG). Wetted materials CIP, SIP cleanable.

  • Características del transmisor

    Space‐saving transmitter – full functionality on the smallest footprint. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology.
    Robust, ultra-compact transmitter housing. High degree of protection: IP69. Local display available.

  • Rango de diámetro nominal

    DN 2 a 150 (¹⁄₁₂ a 6")

  • Materiales húmedos

    Revestimiento: PFA
    Electrodos: 1.4435 (316L); Hastelloy C22, 2.4602 (UNS N06022); Tántalo; Platino
    Conexiones a proceso: acero inoxidable, 1.4404 (F316L); PVDF, casquillo adhesivo de PVC
    Juntas: junta tórica (EPDM, FKM, Kalrez), junta moldeada aséptica (EPDM, FKM, silicona)
    Anillos de puesta a tierra: acero inoxidable 1.4435 (316L); Hastelloy C22, 2.4602 (UNS N06022); tántalo

  • Variables medidas

    Flujo volumétrico, temperatura, conductividad, flujo másico, flujo volumétrico corregido, conductividad corregida

  • Error de medición máx.

    Flujo volumétrico (estándar): ±0.5 % o. ± 1 mm/s (0.04 in/s)

    Flujo volumétrico (opcional) ±0.2 % o. ± 2 mm/s (0.08 in/s)

  • Rango de medición

    0.06 dm³/min a 600 m³/h (0.015 a 2650 gal/min)

  • Máx. presión de proceso

    PN 40, Clase 150, 20K

  • Rango de temperatura del medio

    –20 a +150 °C (–4 a +302 °F)

  • Rango de temperatura ambiente

    –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Compacto: recubrimiento de AlSi10Mg
    Compacto/ultra‐compacto: 1.4301 (304)

  • Grado de protección

    Estándar: IP 66/67, carcasa tipo 4X
    Opción: IP 69

  • Pantalla/Operación

    Display retro iluminado de 4 líneas disponible (sin operación local)
    Posible configuración vía buscador web y herramientas de operación

  • Salidas

    4‐20 mA HART (activo)
    Pulso/frecuencia/salida de interruptor (pasiva)

  • Entradas

    Ninguno

  • Comunicación digital

    HART, PROFIBUS DP, Modbus RS485, Ethernet/IP, PROFINET

  • Suministro de energía

    DC 20 a 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus, INMETRO, EAC

  • Seguridad del producto

    CE, C-Tick

  • Aprobaciones y certificados metrológicos

    Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
    Verificación Heartbeat: Heartbeat Technology cumple los requisitos de verificación trazable según ISO 9001:2008, capítulo 7.6. a (certificación TÜV)

  • Aprobaciones marítimas y certificados

    Certificación LR, certificación DNV GL, certificación ABS, certificación BV

  • Certificados y aprobaciones de presión

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, PED, CRN

  • Certificados del material

    material 3.1

  • Aprobaciones higiénicas y certificados

    3-A, revestimiento y juntas conforme a FDA, cGMP

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 39
  • 30
  • 50
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      Kit cover, compact, stainless 1.4301

      Usage: Promass 100, Promag 100, Prosonic Flow 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      Kit cover, sight glass, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat. Consists of: Cover with sight glass Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 20 Order code 71266335

      Kit cover, sight glass, compact, 1.4301

      Usage: Promass 100, Promag 100, Prosonic Flow 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      Kit cover,sight glass,ultra comp.,1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71211571

      Kit housing gaskets, compact, Alu

      Usage: Promag 100. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor H. Gasket EPDM for housing/sensor E/P. O-Ring 29,87 x 1,78 HNBR for sensor connector.

    • Nr 70 Order code 71211572

      Kit housing gaskets, compact, stainless

      Usage: Promag 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor H. O-Ring 29,87 x 1,78 HNBR for sensor connector.

    • Nr 70 Order code 71211573

      Kit hous.gaskets,ultra compact,stainless

      Usage: Promag 100, Promag 500 digital, sensor connection housing. Consists of: gasket EPDM for cover, gasket EPDM for housing/sensor H, O-Ring 29,87x1,78 HNBR for sensor plug.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass, Promag/Promass 500, Promag 10, Promag/Promass/Prosonic Flow/t-mass 500 digital, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: cover clamp, screw M4x16.
