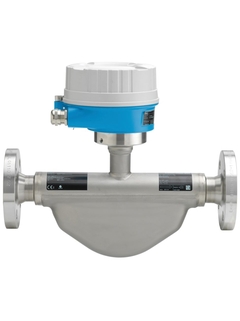

LPGmass D8EB
Caudalímetro Coriolis
El caudalímetro para aplicaciones de reabastecimiento y distribución de fácil integración en el sistema
El equipo LPGmass está diseñado especialmente para medición de caudal de GLP en surtidores y descarga de camiones cisternas. Combina una medición de temperatura integrada con funciones de conversión inteligentes, y proporciona corrección de volumen directamente en campo. LPGmass será la opción preferida para integradores de sistemas y fabricantes de skids y equipos.
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Resumen de especificaciones
-
Máx. error medido
Flujo másico (líquido): ±0.2 %
Flujo volumétrico (líquido): ±0.3 % -
Rango de medición
0 a 180 000 kg/h (0 a 6600 lb/min)
-
Rango de temperatura del medio
–50 a +125 °C (–58 a +257 °F)
-
Máx. presión de proceso
PN 40, Clase 300
-
Materiales húmedos
Tubo de medición: 1.4539 (904L)
Conexión: 1.4404 (316/316L)
-
Selección rápida
Configuración individual
-
Ventajas
Excelente seguridad operativa – fiable en condiciones ambientales extremas
Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura)
Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida
Transmisor de...
-
Ámbito de aplicación
El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad
Medición exacta de gas licuado de petróleo (GLP) en aplicaciones de distribución y reabastecimiento.
Propiedades del equipo
...
Documentos / Manuales / Software
-
LPGmass
Technical Information
Coriolis flowmeter
Technical Information (TI) -
LPGmass
Modbus RS485
Operating Instructions
Coriolis flowmeter
Manual de instrucciones (BA) -
LPGmass
Modbus RS485
Description of Device Parameters
Coriolis flowmeter
Device Parameter (GP) -
LPGmass
Manual de instrucciones abreviado
Caudalímetro por efecto Coriolis
Short Instruction (KA)07/16Inglés -
Replacing Small parts
Promag, Promass 100, 500, CNG-, LNG-, LPGmass, Promag 400 Index C,
Promag 800 Index C, Prosonic Flow E 100, Prosonic Flow E Heat, Pr
osonic Flow, t-mass 500-digitalInstallation Instructions (EA) -
Replacing Spare Parts
Promag, Promass 100, CNG-, LNG-, LPGmass, Promag 400 Index C, Proline
300, 500, 500-digital, Prosonic Flow E 100, Prosonic Flow E He
at, Prosonic Flow, t-mass 300, 500-digitalInstallation Instructions (EA) -
Electrical trace heating systems
Promass 100, 200, 300, 500, 500-digital, LNGmass, CNGmass, LPGmass
Installation Instructions (EA) -
Safety Instructions for Spare Parts
Installation Instructions
Flowmeter
Installation Instructions (EA) -
LPGmass
ATEX:
II2G Ex ia IIC T6...T1
II2D Ex tb IIIC Txx °C
IECEx:
Zone 1 Ex ia IIC T6...T1
Zone 21 Ex tb IIIC Txx °C
Safety Instructions
Documentation for hazardous areas
Ex Safety Instructions (XA) -
LPGmass
NEPSI:
Zone 1, Zone 21
Ex i version
Safety Instructions
Documentation for hazardous area
Ex Safety Instructions (XA) -
Change of Directives
Special Documentation
Change of Directives
Special Documentation (SD) -
Technical Documentation
Device Viewer
Special Documentation (SD) -
LPGmass D8EB
Custody transfer
Special Documentation
Coriolis flowmeter
Special Documentation (SD) -
Information on the Pressure Equipment Directive
Proline flowmeters
Special Documentation
Proline flowmeters
Special Documentation (SD) -
LPGmass
Código de producto: 8FE-, D8EB-
Número Declaración: EC_00059_03.15EU DeclarationAlemán , Inglés , French -
CNGmass, LNGmass, LPGmass
Código de producto: D8CB-, D8EB-, D8LB-
Número Declaración: EC_00258_01.16EU DeclarationAlemán , Inglés , French -
CNGmass, LNGmass, LPGmass
Código de producto: D8CB-, D8EB-, D8LB-
Número Declaración: EC_00259_02.16EU DeclarationAlemán , Inglés , French -
CNGmass, LNGmass, LPGmass
Código de producto: D8CB-, D8EB-, D8LB-, OD8CB-, OD8EB-, OD8LB-
Región: Brazil
Entidad certificadora: TÜV
Protección: Ex ia, Ex tbExplosion ProtectionPortugués -
CNGmass, LNGmass, LPGmass
Código de producto: D8CB-, D8EB-, D8LB-, OD8CB-, OD8EB-, OD8LB-
Región: USA, Canada
Entidad certificadora: CSA
Categoría: I/1/A,B,C,D, II,III/1/E,F,G, I/zone 1
Protección: AEx/Ex ia IIC T6...T1 Gb, Ex ia IIC T6...T1 GbExplosion ProtectionInglés -
CNGmass, LNGmass, LPGmass
Código de producto: D8CB-, D8EB-, D8LB-, OD8CB-, OD8EB-, OD8LB-
Región: Europe (ATEX)
Entidad certificadora: DEKRA
Categoría: II 2 D, II 2 G, II (1) G
Protección: [Ex ia Ga], Ex ia, Ex tbExplosion ProtectionInglés -
CNGmass, LNGmass, LPGmass
Código de producto: D8CB-, D8EB-, D8LB-, OD8CB-, OD8EB-, OD8LB-
Región: International (IECEx), Europe
Entidad certificadora: DEKRA
Protección: Ex ia, Ex tbExplosion ProtectionInglés -
CNGmass, LNGmass, LPGmass
Código de producto: D8CB-, D8EB-, D8LB-, OD8CB-, OD8EB-, OD8LB-
Región: Europe, International (IECEx)
Entidad certificadora: DEKRA
Protección: Ex nAExplosion ProtectionInglés -
CNGmass, LPGmass
Código de producto: D8CB-, D8EB-, D8LB-, OD8CB-, OD8EB-, OD8LB-
Región: China
Entidad certificadora: NEPSI
Categoría: zone 1, zone 21, zone 0,1Explosion ProtectionInglés -
CNGmass, LNGmass, LPGmass
Código de producto: D8CB-, D8EB-, D8LB-, OD8CB-, OD8EB-, OD8LB-
Región: USA, Canada
Entidad certificadora: CSA
Categoría: I/1/A,B,C,D, II,III/1/E,F,G, I/zone 1
Protección: AEx/Ex ia IIC, Ex ia IICExplosion ProtectionInglés -
LPGmass
Código de producto: D8EB-
Región: Europe
Entidad certificadora: metas
Número de certificado: 511-02080MetrologyInglés -
LPGmass
Código de producto: 8FE-, D8EB-
Región: USA
Entidad certificadora: NTEP
Número de certificado: NTEP 07-006A3MetrologyInglés
Accesorios / Piezas de repuesto
-
-
Nr 47 Order code 71185785
-
-
-
Nr 45 Order code 71185787
Kit connection terminal for Ex-i barrier
Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.
-
-
-
Nr 30 Order code XPD0019-
-
-
-
Nr 21 Order code 71185789
Kit cover, compact, Alu
Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.
-
-
-
Nr 70 Order code 71185795
Kit housing gaskets, compact, Alu
Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.
-
-
-
Nr 15 Order code 50098036
Kit 10 cable glands M20x1.5 Ex
-
Nr 15 Order code 50098041
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
-
Nr 15 Order code 50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
-
-
-
Nr 12 Order code 71276494
Kit securing clamp, screw
Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass/Prosonic Flow 500 digital. Consists of: cover clamp, screw M4x16.
-
Nr 12 Order code 71276495
Kit screw sealing, transm./sensor, alu
Usage: Transmitter housing: CNGmass, LPGmass, LNGmass, Prosonic Flow E Heat, Sensor housing: Promag 400(C), (C) = generation index C. Consists of: cover clamp, screw sealing M4x16.
-
-
-
Order code XPRFID-
-
