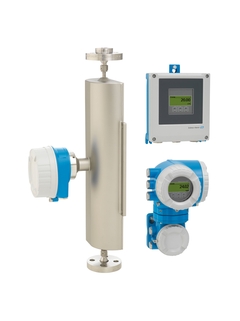

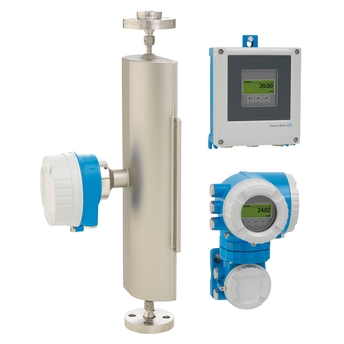

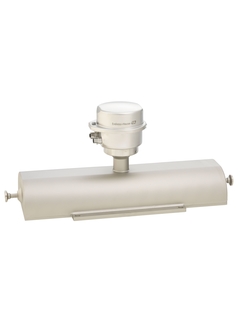

Proline Promass A 500 / 8A5B

std_productprofile_product_usp_7832.
Medición precisa de cantidades mínimas de líquidos y gases para un control del proceso en continuo.

Máxima seguridad de proceso – diseño del tubo de medición autodrenable. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
De diámetros nominales: DN de 1 a 4 (de ¹⁄₂₄ a ¹⁄₈"). Presión de proceso hasta 400 bar (5.800 psi). Temperatura del producto hasta +205 °C (+401 °F).

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

DN 1 a 4 (¹⁄₂₄ a ¹⁄₈")

Tubo de medición: 1.4539 (904L); Aleación C22, 2.4602 (UNS N06022)
Conexión: 1.4539 (904L); Aleación C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

Flujo másico (líquido): ±0.1 %
Flujo volumétrico (líquido): ±0.1 %
Flujo másico (gas): ±0.5 %
Densidad (líquido): ±0.0005 g/cm³

0 a 450 kg/h (0 a 16.5 lb/min)

PN 40, Clase 300, 20K, 400 bar (5800 psi)

–50 a +205 °C (–58 a +401 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4301 (304), resistente a la corrosión

Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; Policarbonato

Sensor versión remota (estándar): IP66/67, Gabinete tipo 4X
Sensor versión remota (opcional): IP69K. Transmisor versión remota: IP66/67, Gabinete tipo 4X

Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación

4 salidas:
4-20 mA HART (activo/pasivo)
4-20 mA WirelessHART
4-20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de pulso doble (activa/pasiva)
Salida de relevador

Entrada de estatus
Entrada 4-20 mA

HART, HART inalámbrico, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, Ethernet/IP, PROFINET

DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

CE, C-TICK, EAC

Seguridad funcional

Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)
La tecnología Heartbeat cumple con los requerimientos de rastreabilidad de acuerdo a ISO 9001:2008 – Sección 7.6 a (certificación TÜV SÜD)

3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, CRN

material 3.1

3-A, EHEDG

std_productprofile_product_usp_7832.
Medición precisa de cantidades mínimas de líquidos y gases para un control del proceso en continuo.

Máxima seguridad de proceso – diseño del tubo de medición autodrenable. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
De diámetros nominales: DN de 1 a 4 (de ¹⁄₂₄ a ¹⁄₈"). Presión de proceso hasta 400 bar (5.800 psi). Temperatura del producto hasta +205 °C (+401 °F).

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

std_productprofile_product_usp_7832.
Medición precisa de cantidades mínimas de líquidos y gases para un control del proceso en continuo.

Máxima seguridad de proceso – diseño del tubo de medición autodrenable. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
De diámetros nominales: DN de 1 a 4 (de ¹⁄₂₄ a ¹⁄₈"). Presión de proceso hasta 400 bar (5.800 psi). Temperatura del producto hasta +205 °C (+401 °F).

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

DN 1 to 4 (¹⁄₂₄ to ¹⁄₈")

Measuring tube: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
Connection: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

Mass flow (liquid): ±0.10 %
Volume flow (liquid): ±0.10 %
Mass flow (gas): ±0.50 %
Density (liquid): ±0.0005 g/cm³

0 to 450 kg/h (0 to 16.5 lb/min)

PN 40, Class 300, 20K, 400 bar (5800 psi)

–50 to +205 °C (–58 to +401 °F)

Standard: –40 to +60 °C (–40 to +140 °F)
Option: –50 to +60 °C (–58 to +140 °F)

1.4301 (304), corrosion resistant
Sensor connection housing (standard): AlSi10Mg, coated
Sensor connection housing (option): 1.4301 (304); 1.4404 (316L)

AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonat

Sensor remote version (standard): IP66/67, type 4X enclosure
Sensor remote version (option): IP69. Transmitter remote version: IP66/67, Type 4X enclosure

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible

4 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output

Status input
4-20 mA input

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

CE, C-tick, EAC marking

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV SÜD attestation)

CRN

3-A, EHEDG
