Resumen de especificaciones
-
Error de medición máx.
Volume flow:
±3% o.r. for DN15
±2% o.r. for DN25 to 200
±2% o.r. above DN200 -
Rango de medición
0 to 15 m/s (0 to 50 ft/s)
-
Rango de temperatura del medio
–40 to +130 °C (–40 to +266 °F)
-
Máx. presión de proceso
N/A
Ámbito de aplicación

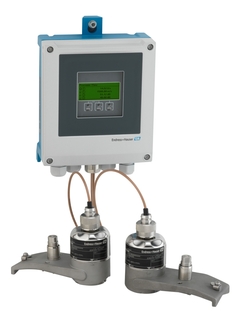

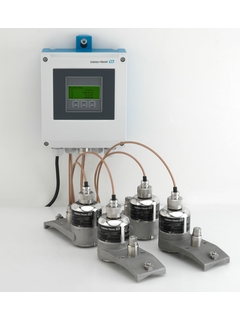

Prosonic Flow W 400 es el mejor caudalímetro, que requiere poco mantenimiento, para una medición segura y económica de líquidos conductivos y no conductivos. El sistema de montaje tipo clamp-on y el servidor web permiten una sencilla instalación y un simple funcionamiento. Gracias a la opción FlowDC, la precisión especificada se puede mantener a pesar de las alteraciones de los perfiles del caudal. Heartbeat Technology proporciona transparencia continua en el proceso con sus funciones de diagnóstico, verificación y monitorización.
El principio de medición es no invasivo y no depende de la presión, la densidad ni la conductividad

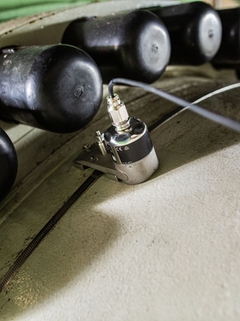

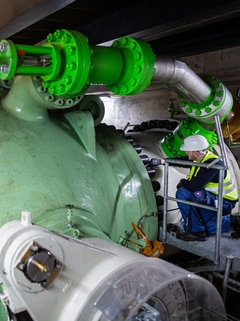

Medición de caudal bidireccional de agua y aguas residuales, así como de aguas de proceso y plantas hidroeléctricas
Propiedades del equipo:
Montaje sin interrupción de proceso
Rango de diámetros nominales: DN 15 a 4.000 (½ a 160")
Temperatura del producto hasta +130 °C (+266 °F)
Caja del transmisor hecha de aluminio o policarbonato duradero
Versión remota para montaje en pared
Colector de datos integrado: monitorización de los valores medidos
Ventajas
Menor tramo recto de entrada gracias a FlowDC
Baja inversión de capital; la eficiencia aumenta con el diámetro de la tubería (hasta DN 4000/160")
Señal estable a largo plazo; montaje permanente, sin mantenimiento, desde el exterior de la tubería con juntas de acoplamiento
Medición fiable en diversos materiales de tubería; hay disponible un sensor para tuberías de plástico y de fibra de vidrio reforzada (FVR)
Funcionamiento seguro; no hace falta abrir el equipo gracias al indicador con control óptico y retroiluminación
Acceso remoto completo; servidor web
Funciones integradas de diagnóstico, verificación y monitorización; Heartbeat Technology
Vídeos
Gama Extended
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Predecesor
Casos de éxito
También podría interesarle
Más descargados
-
-
Información técnica (TI)
Proline Prosonic Flow W 400
Versión en español - 01/2022
Caudalímetro por ultrasonidos de tiempo de tránsito
EN ES 11/01/2022Idioma:
Español
Versión:
11/01/2022
Tamaño del archivo:
3.3 MB
Nombre del archivo:
TI01568DES_0121-00.pdf
-
50 documentos
-
-
Información técnica (TI)
Proline Prosonic Flow W 400
Caudalímetro por ultrasonidos de tiempo de tránsito
EN ES 11/01/2022Idioma:
Español
Versión:
11/01/2022
Tamaño del archivo:
3.3 MB
Nombre del archivo:
TI01568DES_0121-00.pdf
-
-
-
Manual de instrucciones (BA)
Proline Prosonic Flow W 400
Caudalímetro por ultrasonidos de tiempo de tránsito HART
EN ES 11/01/2022Idioma:
Español
Versión:
11/01/2022
Tamaño del archivo:
6.4 MB
Nombre del archivo:
BA02086DES_0121-00.pdf
-
-
-
Parámetro de dispositivo (GP)
Proline Prosonic Flow W 400
Ultrasonic time-of-flight flowmeter HART
EN ES 11/01/2022Idioma:
Inglés
Versión:
11/01/2022
Tamaño del archivo:
2 MB
Nombre del archivo:
GP01167DEN_0121-00.pdf
-
-
-
Manual de operaciones abreviado (KA)
Proline 400
Transmisor con sensor ultrasónico de tiempo de tránsito HART
EN ES 11/01/2022Idioma:
Español
Versión:
11/01/2022
Tamaño del archivo:
2.7 MB
Nombre del archivo:
KA01510DES_0121-00.pdf
-
-
-
Manual de operaciones abreviado (KA)
Proline Prosonic Flow W
Sensor ultrasónico de tiempo de tránsito
EN ES 11/01/2022Idioma:
Español
Versión:
11/01/2022
Tamaño del archivo:
1.2 MB
Nombre del archivo:
KA01512DES_0121-00.pdf
-
-
-
Instrucciones de instalación (EA)
Replacing the sensor, sensor holder, Installation set
Prosonic Flow P 500, I, W 400
EN ES 15/12/202101/08/2021Idioma:
Inglés
Versión:
15/12/2021
Tamaño del archivo:
1.3 MB
Nombre del archivo:
EA01368DA2_0221-00.pdf
-
-
-
Instrucciones de instalación (EA)
Replacing Small Parts
Promag 10, 400, 500, Promag 800 Index B, Promag 800Index C, Cubemass, Promag, Promass, Prosonic Flow, t-mass 400, 500-digital
EN ES 15/12/202101/05/202101/04/202101/06/202002/08/2019Idioma:
Inglés
Versión:
15/12/2021
Tamaño del archivo:
1.2 MB
Nombre del archivo:
EA01024DA2_1121-00.pdf
-
-
-
Instrucciones de instalación (EA)
Replacing the Components for the Transmitter
Promag, Prosonic Flow 400, Promag 800 Index C, Promag, Promass, Prosonic Flow, t-mass 500-digital
EN ES 15/12/202101/11/202101/04/202101/06/202002/08/2019Idioma:
Inglés
Versión:
15/12/2021
Tamaño del archivo:
2 MB
Nombre del archivo:
EA01094DA2_1121-00.pdf
-
-
-
Instrucciones de instalación (EA)
Pipe mounting set
Proline 400, 500-digital
EN ES 15/12/202131/07/202002/08/201901/02/2017Idioma:
Inglés
Versión:
15/12/2021
Tamaño del archivo:
503.9 KB
Nombre del archivo:
EA01195DA2_0421-00.pdf
-
-
-
Instrucciones de instalación (EA)
Replacing the Display module
Promag 400 Index C, Prosonic Flow 400
EN ES 15/12/202101/06/202001/03/201807/02/2014Idioma:
Inglés
Versión:
15/12/2021
Tamaño del archivo:
642.9 KB
Nombre del archivo:
EA01096DA2_0421-00.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit connection terminals, 400
Número de dibujoReferencia4571228789 -
-
Kit connec.board+S-DAT,Prosonic Flow 400
Número de dibujoReferencia4071540053 -
-
Electronics Prosonic Flow 400
Número de dibujoReferencia30XPD0092- -
-
Kit T-DAT, 100/300/400/500/500 digital
Número de dibujoReferencia3971185788 -
-
Display module, 4-wire, 400
Número de dibujoReferencia50XPD0017- -
-
Kit cover, polycarbonate
Número de dibujoReferencia2071408508 -
-
Kit cover, alu, 400, 500 digital
Número de dibujoReferencia2071384170 -
-
Kit 10 cover seals, polycarbonate
Número de dibujoReferencia2571278077 -
-
Kit 10 cover seals, alu, 400,500 digital
Número de dibujoReferencia2571278078 -
-
Install. set, Prosonic Flow 500/W 400
-
partes adicionales
ReferenciaDK9015- -
-
Coupling medium, Prosonic Flow
-
partes adicionales
ReferenciaDK9CM- -
-
Spare RFID TAG
-
partes adicionales
ReferenciaXPRFID- -
-
Kit display protection, 400, 500 digital
Número de dibujoReferencia8271228792 -
Kit weather prot.cover, 400/800/500 dig.
Referencia71343504 -
Pipe mounting kit, transm. 400/500 dig.
Referencia71346427 -
Kit wireless antenna extended range
Referencia71351317 -
Transmitter Prosonic Flow 400, 9X4BXX
Referencia9X4BXX- -
Sensor set, Prosonic Flow 400
ReferenciaDK9018- -
Sensor holder set, Prosonic Flow 400/500
ReferenciaDK9014- -
Sensor cable set, Prosonic Flow 400
ReferenciaDK9017- -
Conduit adapter set, Prosonic Flow
ReferenciaDK9003-
