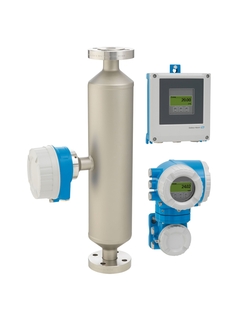

Caudalímetro de efecto Coriolis
Proline Promass I 500

Coriolis

Combina la medición de la viscosidad y el caudal en la línea de proceso con una versión remota de transmisor con hasta 4 E/S.
Medición en aplicaciones con líquidos y gases que requieren pérdidas de carga bajas y un tratamiento de los fluidos sin brusquedades.

Ahorro de energía; el diseño de paso completo posibilita una pérdida de carga mínima. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Sistema de tubo único recto, fácil de limpiar. Tecnología TMB. Tubo de medición de titanio.

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

DN 8 a 80 (⅜ a 3")

Tubo de medición: titanio de grado 9
Conexión: titanio de grado 2

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración, viscosidad

Caudal másico (líquido): ±0,10 %
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,50 %
Densidad (líquido): ±0,0005 g/cm³

0 a 180 000 kg/h (0 a 6600 lb/min)

PN 100, Clase 600, 63 k

–50 a +150 °C (–58 a +302 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4301 (304) resistente a la corrosión
Caja de conexiones del sensor (estándar): AlSi10Mg, recubierta
Caja de conexiones del sensor (opcional): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar a 316L

Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; Policarbonato

Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP 69. Versión remota del transmisor: IP 66/67, carcasa tipo 4X"

Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
Posible configuración vía el display local y las herramientas de operación"

4 salidas:
4-20 mA HART (activo/pasivo)
4-20 mA WirelessHART
4-20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de pulso doble (activa/pasiva)
Salida de relevador

Entrada de estatus
Entrada 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100 a 230 V
AC 100 a 230 V / DC 24 V (área no peligrosa)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)

3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, PED, CRN

material 3.1

3-A, EHEDG, cGMP

Coriolis

Combina la medición de la viscosidad y el caudal en la línea de proceso con una versión remota de transmisor con hasta 4 E/S.
Medición en aplicaciones con líquidos y gases que requieren pérdidas de carga bajas y un tratamiento de los fluidos sin brusquedades.

Ahorro de energía; el diseño de paso completo posibilita una pérdida de carga mínima. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Sistema de tubo único recto, fácil de limpiar. Tecnología TMB. Tubo de medición de titanio.

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

Coriolis

Combina la medición de la viscosidad y el caudal en la línea de proceso con una versión remota de transmisor con hasta 4 E/S.
Medición en aplicaciones con líquidos y gases que requieren pérdidas de carga bajas y un tratamiento de los fluidos sin brusquedades.

Ahorro de energía; el diseño de paso completo posibilita una pérdida de carga mínima. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Sistema de tubo único recto, fácil de limpiar. Tecnología TMB. Tubo de medición de titanio.

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

DN 8 a 80 (⅜ a 3")

Tubo de medición: titanio de grado 9
Conexión: titanio de grado 2

Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado, densidad de referencia, concentración, viscosidad

Caudal másico (líquido): ±0,10 %
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,50 %
Densidad (líquido): ±0,0005 g/cm³

0 a 180.000 kg/h (0 a 6.600 lb/min)

PN 100, Clase 600, 63K

–50 a +150 °C (–58 a +302 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4301 (304) resistente a la corrosión
Caja de conexiones del sensor (estándar): AlSi10Mg, recubierta
Caja de conexiones del sensor (opcional): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar a 316L

AlSi10Mg, recubierto,; 1.4409 (CF3M) similar a 316L, Policarbonato

Versión remota del sensor (estándar): IP 66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP 69. Versión remota del transmisor: IP 66/67, carcasa tipo 4X

Indicador retroiluminado de 4 líneas con control óptico (configuración desde el exterior)
Es posible llevar a cabo la configuración mediante indicador local y software de configuración

4 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulsos/frecuencia/conmutación (activa/pasiva)
Doble salida de pulsos (activa/pasiva)
Salida de relé

Entrada de estado
Entrada de 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 VCC
100 a 230 VCA
100 a 230 VCA / 24 VCC (zonas sin peligro de explosión)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)

PED, CRN

3.1 sobre materiales

3-A, EHEDG, cGMP

Coriolis

Combina la medición de la viscosidad y el caudal en la línea de proceso con una versión remota de transmisor con hasta 4 E/S.
Medición en aplicaciones con líquidos y gases que requieren pérdidas de carga bajas y un tratamiento de los fluidos sin brusquedades.

Ahorro de energía; el diseño de paso completo posibilita una pérdida de carga mínima. Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Sistema de tubo único recto, fácil de limpiar. Tecnología TMB. Tubo de medición de titanio.

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Remote version with up to 4 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Cable estándar entre el sensor y el transmisor.

DN 8 a 80 (⅜ a 3")

Tubo de medición: Titanio de grado 9
Conexión: Titanio de grado 2

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración, viscosidad

Flujo másico (líquido): ±0,10 %
Flujo volumétrico (líquido): ±0,10 %
Flujo másico (gas): ±0,50 %
Densidad (líquido): ±0,0005 g/cm³

0 a 180 000 kg/h (0 a 6600 lb/min)

PN 100, clase 600, 63K

–50 a +150 °C (–58 a +302 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4301 (304), resistente a la corrosión
Caja de conexión del sensor (estándar): AlSi10Mg, recubierta
Caja de conexión del sensor (opción): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar a 316L

AlSi10Mg, recubierto; 1.4409 (CF3M) similar a 316L; policarbonato

Versión remota del sensor (estándar): IP66/67, envolvente tipo 4X
Versión remota del sensor (opción): IP69. Versión remota del transmisor: IP66/67, envolvente tipo 4X

Indicador retroiluminado de 4 líneas con control táctil (manejo desde el exterior)
Posibilidad de configuración a través del indicador local y del software de configuración

4 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulsos/frecuencia/conmutación (activa/pasiva)
Salida de pulsos doble (activa/pasiva)
Salida de relé

Entrada de estado
Entrada de 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

CC 24 V
CA 100 a 230 V
CA 100 a 230 V/CC 24 V (área exenta de peligro)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

CE, marca C, marca EAC

Seguridad funcional según IEC 61508, aplicable en aplicaciones relevantes para la seguridad de conformidad con IEC 61511

Calibración efectuada en instalaciones de calibración acreditadas (según ISO/IEC 17025)
Heartbeat Technology que cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (autorización TÜV SÜD)

PED, CRN

3.1 material

3-A, EHEDG, cGMP
