Resumen de especificaciones
-
Error de medición máx.
Caudal volumétrico:
±3 % lect. para DN 15
±2 % lect. para DN 25 a 200
±2 % lect. por encima de DN 200 -
Rango de medición
0,3 a 10 m/s (1 a 33 ft/s)
-
Rango de temperatura del medio
Sujeción: –20 a +80 °C (–4 a +176 °F)
Versión de inserción: –40 a +80 °C (–40 a +176 °F) -
Máx. presión de proceso
N/A
-
Materiales húmedos
Sistema de abrazaderas:
Sujetador de sensor 1.4308/CF-8
Carcaza de sensor 1.4301/304
Correas de sujeción 1.4301/304
Ámbito de aplicación

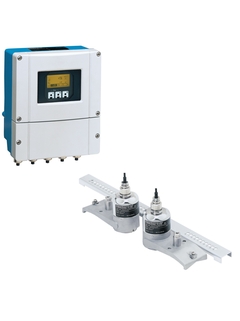

El sensor no invasivo (versión "clamp-on") Prosonic Flow W se ha diseñado especialmente para aplicaciones con agua y aguas residuales. Combinado con el transmisor Prosonic Flow 93 con control táctil, el indicador Prosonic Flow 93W de cuatro líneas y funciones ampliadas ofrece una elevada precisión en aplicaciones estándar en el sector industrial del tratamiento de aguas.
El principio de medición es independiente de la presión, densidad, temperatura, conductividad y viscosidad
Medición de caudal de abrazadera en aguas de proceso, agua salada, agua desmineralizada, agua potable y aguas residuales.
Propiedades del equipo:
Temperatura del producto: –20 a +80 °C (–4 a +176 °F)
Grado de protección IP68 (protección tipo 6P) para tuberías subacuáticas
A prueba de vibraciones e impactos de acuerdo con la norma IEC 68-2-6
Cabezal transmisor de aluminio
Indicador retroiluminado de 4 líneas con control táctil
HART, PROFIBUS PA/DP, FOUNDATION Fieldbus
Ventajas
Baja inversión de capital – la eficiencia económica aumenta con el diámetro de la tubería (hasta DN 4000)
Señal estable a largo plazo - montaje permanente sin mantenimiento desde el exterior con almohadillas de acoplamiento
Transparencia del proceso – funciones de diagnóstico
El rendimiento más elevado – funciones ampliadas y diagnóstico
Opciones de transferencia de datos flexible – múltiples tipos de comunicación
Recuperación de datos de servicio automática
Vídeos
-
El principio de medición de caudal por ultrasonidos
Gama Extended
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad

-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Measuring principle
Flujo ultrasónico
-
Título del producto
Equipo con escaneo de frecuencia automático para un rendimiento máximo en medición con un amplio rango de salidas.
Medición del caudal del agua de proceso, agua salada, agua desmineralizada, agua para consumo y aguas residuales con sujeción "clamp-on". -
Características del sensor
Baja inversión de capital; la eficiencia aumenta con el diámetro de la tubería (hasta DN 4000/156"). Señal estable a largo plazo; montaje permanente sin mantenimiento desde fuera con juntas de acoplamiento. Transparencia del proceso; función de diagnóstico.
Medium temperature: –20 to +80 °C (-4 to +176 °F). Degree of protection IP68 (Type 6P enclosure) for pipes under water. Shock and vibration resistance according to IEC 68-2-6. -
Características del transmisor
Rendimiento máximo; funciones y diagnósticos ampliados. Opciones flexibles de transferencia de datos; diversos tipos de comunicaciones. Recuperación automática de datos de servicio.
Aluminium transmitter housing. 4‐line backlit display with touch control. HART, PROFIBUS PA/DP, FOUNDATION Fieldbus. -
Rango de diámetro nominal
Un solo canal, 1 o 2 caminos: DN 15 a 4.000 (1/2 a 160")
Dos canales, 1 o 2 caminos: DN 15 a 4.000 (1/2 a 160") -
Materiales húmedos
Sistema de abrazaderas:
Sujetador de sensor 1.4308/CF-8
Carcaza de sensor 1.4301/304
Correas de sujeción 1.4301/304 -
Variables medidas
Flujo volumétrico canal 1&2, flujo volumétrico promedio, diferencia de flujo volumétrico, velocidad del sonido, velocidad del flujo, totalizador
-
Error de medición máx.
Caudal volumétrico:
±3 % lect. para DN 15
±2 % lect. para DN 25 a 200
±2 % lect. por encima de DN 200 -
Rango de medición
0,3 a 10 m/s (1 a 33 ft/s)
-
Máx. presión de proceso
N/A
-
Rango de temperatura del medio
Sujeción: –20 a +80 °C (–4 a +176 °F)
Versión de inserción: –40 a +80 °C (–40 a +176 °F) -
Rango de temperatura ambiente
-20 a +60 °C (-4 a +140 °F)
-
Material de carcaza del sensor
N/A
-
Material de la cubierta del transmisor
Carcasa para montaje en pared: fundición de aluminio con recubrimiento de pintura electrostática
-
Grado de protección
IP 67, tipo 4X para transmisor, IP 68 (opcional)
IP 67 tipo 4X para sensores
IP 68 tipo 6P para sensores (opcional). Transmisor: IP 67, carcasa tipo 4X -
Pantalla/Operación
Indicador retroiluminado de 4 líneas con tres teclas en pantalla táctil
-
Salidas
1 4-20 mA HART
1 salida de pulsos/frecuencia/conmutación (pasiva) -
Entradas
N/A
-
Comunicación digital
HART, PROFIBUS PA, PROFIBUS DP, FOUNDATION Fieldbus
-
Suministro de energía
85 a 260 VCA
20 a 55 VCA
16 a 62 VCC -
Aprobaciones para áreas peligrosas
ATEX, FM, CSA
-
Otras aprobaciones y certificados
Verificación de medidor de flujo para DN15, 25, 40, 50 & 100 únicamente
Certificado por la marina
Marca EAC -
Seguridad del producto
Marcas CE, C-Tick, EAC
-
Aprobaciones y certificados metrológicos
Verificación de medidor de flujo para DN15, 25, 40, 50 & 100 únicamente
-
Aprobaciones marítimas y certificados
UL rec. Comp
CSA GP
ATEX Ex d
ATEX Staub
ATEX n
FM USA NI
FM USA DIP
FM USA XP
CSA NI
CSA DIP
CSA XP
certificado marino GL
