Resumen de especificaciones
-
Temperatura del proceso
Instalación sin contacto: cualquiera
Dentro de la instalación:
-40 °C...+70 °C (-40 °F...+158 °F)
Con adaptador para alta temperatura:
hasta +450 °C (+842 °F) -
Presión de proceso absoluta / límite de sobrepresión máx.
Instalación sin contacto: cualquiera
Dentro de la instalación:
0,5 bar ... 6,8 bar (7.2 psi ... 99 psi) abs.
Con adaptador HD:
hasta +21 bar (+305 psi) abs. -
Densidad min. del medio
Peso de los sólidos: > 10 g/l
Ámbito de aplicación

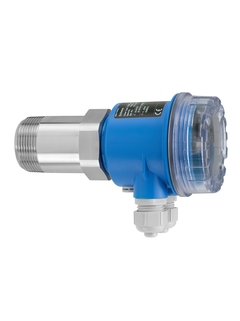

La barrera de microondas Soliwave FDR56 utiliza un procedimiento sin contacto para la detección de niveles puntuales. Puede instalarse en contenedores, conductos, pozos o en pozos de caída libre. Es posible realizar una medición a través de materiales de contenedores no metálicos desde el exterior. Adecuado como interruptor de nivel puntual para controlar y contar todo tipo de sólidos a granel. Interactúa con el emisor Soliwave FQR56.
Los sólidos granulados habituales son: virutas de madera, serrín o polvo de lijado, yeso, cemento, cenizas, recortes de papel o cartón, grava, arena, polvos secos en general, bolsas y cajas.
Conexiones a proceso: roscas
Temperatura ambiente: -40 a +70°C (-40 a +158°F)
Rango de medición: máx. 100 m (328 pies)
Certificados internacionales de protección contra explosión
Ventajas
Medición altamente fiable gracias al montaje enrasado y a la posibilidad de instalación sin contacto, así como la indicación de la intensidad de la señal en el transceptor
Solución mecánica robusta que asegura un ahorro a lo largo de todo el ciclo de vida del producto: no se producen desgastes ni roturas, diafragma cerámico del sensor (opcional) en contacto con el producto, larga vida útil, sin necesidad de mantenimiento
El compartimento de la electrónica puede girarse 360° para poderlo ajustar en la posición óptima tras su instalación
Conexión directa de la tensión de alimentación (emisor y receptor por separado o conjuntamente)
Compatible mecánicamente con la barrera de microondas FQR50/FDR50, se pueden seguir utilizando las conexiones a proceso existentes; asimismo, se pueden seguir empleando ciertos accesorios, como las bridas de adaptación, las abrazaderas de instalación o las mirillas.
