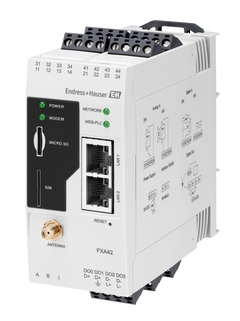

Gateway para valores de medición Fieldgate FXA42

FieldgateFXA42 - Gateway para la monitorización remota ©Endress+Hauser

Comunicación de los valores medidos de los equipos de campo analógicos de 4 a 20 mA conectados, así como de los digitales

Fieldgate FXA42 fue desarrollado para la monitorización de equipos de campo con interfaz HART o de 4 a 20 mA, independiente de la ubicación. Soporta interfaces de comunicación como WLAN y 3G, así como Modbus. Con su tecnología de servidor web integrado, se puede configurar fácilmente online, además de visualizar los valores medidos. FXA42 también ofrece funciones de registro de datos y gestión de alarmas.

Componentes adicionales

  • Ventajas

    • Visualización del nivel, caudal y presión en el escritorio sin importar la ubicación

    • Configuración sencilla de Fieldgate y fácil visualización de los valores de medición mediante su servidor Web integrado

    • Se conecta a SupplyCare Enterprise y SupplyCare...

  • Ámbito de aplicación

    Para la monitorización remota de los equipos de campo analógicos de 4 a 20 mA conectados, así como de los digitales, mediante Ethernet, Wifi o comunicaciones móviles (3G).

    • Los valores medidos pueden visualizarse con un navegador de Internet estándar

    • ...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Fieldgate

  • Función

    Portal de señal binario o Ethernet/análogo con Web server integrado

    Para Supply Care

  • Tipo de señal de entrada

    4x 4...20 mA análogo

    4x digital

    Contador de pulsos

    Modbus TCP

    Modbus RS485

  • Tipo de señal de salida

    4x digital

    Modbus TCP

    Modbus RS485

  • Tipo de señal de salida de relevador

    Ninguno

  • Memoria

    Tarjeta SD 1GB

  • Suministro de energía

    24V DC

  • Dimensiones (W x H x D)

    45 mm x 100 mm x 115 mm

    (1.77" x 3.93" x 4.53")

  • Interfaz de Comunicación

    Ethernet

    WLAN

    Celular UMTS y 2G

  • Requerimientos del sistema

    Mozilla Firefox Versión 31 o mayor

    Google Chrome Versión 31 o mayor

    Microsoft Edge

    Internet Explorer 10 o mayor

    Para dispositivos móviles:

    iOS Safari 7.1 o mayor

    Android Firefox o Chrome desde Versión 31

  • Configuración

    Vía servidor web incorporado y servidor de información de campo

  • Certificados y Aprobaciones

    EAC

    FCC

    IC

Documentos / Manuales / Software

  • Fieldgate FXA42 Technical Information

    Programmable Ethernet, 2G/3G and WLAN gateway for data transmission to inventory management software

    Technical Information (TI)
  • Fieldgate FXA42 Operating Instructions

    Gateway ...

    Manual de instrucciones (BA)
  • Fieldgate FXA42 Manual de instrucciones abreviado

    Ethernet programable, 2G/3G y pasarela WLAN para transmisión de datos al software de gestión de inventario

    Short Instruction (KA)
    02/18
    Inglés
  • Fieldgate

    Código de producto: FXA42- Número Declaración: EC_00447_04.16

    EU Declaration
    Alemán , Inglés , fr
  • Fieldgate

    Código de producto: FXA42- Número Declaración: EC_00460_02.16

    EU Declaration
    Inglés
  • Fieldgate

    Código de producto: FXA42- Número Declaración: EC_00459_02.16

    EU Declaration
    Inglés
  • Commubox, Fieldgate

    Código de producto: FXA42-, SWA70- Región: Russia (Declaration of Conformity) Número de certificado: RU D-DE.MO10.B.05295

    Miscellaneous
    Ruso

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code 71327395

      Fixed Antenna: LTE, GSM, UMTS, WLAN

      Fixed antenna for mounting on vertical surfaces. Cable length: 3m. Application: LTE 800MHz, LTE 2.6GHz, GSM 900/1800, UMTS, WLAN 2.4 GHz (WiMAX, WiFi). Usage: FXA30, FXA42. Indoor and outdoor use. Mounting via bracket. Omnidirectional characteristic. Radiator protected by a plastic tube. HF-cable connected directly to antenna. 10cm clearance between antenna by 15dB isolation.

    • Order code 71327424

      HG1 Plus HART to Modbus Gateway

      Advanced HART communications module. HART to Modbus protocol conversion. With Fieldgate FXA42 data uplink into SupplyCare. Usage: FXA42. Application: HART Multidrop loop communication. Modbus TCP server. Modbus RS485 slave.

    • Order code 71327426

      Power Supply UNO-PS/1AC, 24DC/30W

      Compact power supply with high power density for compact control boxes. Usage: FXA42. Application: Primary-switched power supply for DIN rail mounting. Input: 1-phase. Output: 24VDC/30 W.

    • Order code 71336092

      SD card FXA42

      Usage: FXA42.

    • Order code 71363548

      HART Ethernet multiplexer head station

      Usage: modular gateway Ethernet, FXA42. Maximum 5 expansion modules. Supports Modbus TCP, HARTIP, DTM.

    • Order code 71363561

      4-channel HART expansion module

      Consists of: screw connection, DIN rail mounting. Supply voltage: 19.2V DC - 30V DC. Usage: FXA42.

    • Order code 71363582

      8-channel HART expansion module

      Consists of: screw connection, DIN rail mounting. Supply voltage: 19.2V DC - 30V DC. Usage: FXA42.

    • Order code 71375710

      Analog to Modbus TCP converter

      Datexel DAT8017-I Server. Ethernet 10/100 Base-T, Modbus TCP. 8 analog inputs. DIN rail mounting. Application: Analog to Modbus protocol conversion. Galvanic isolated connection for up to 8 analog sensors with active current output. Integrated web server. Usage: FXA42.
