Emisor de barrera de microondas
Soliwave FQR56

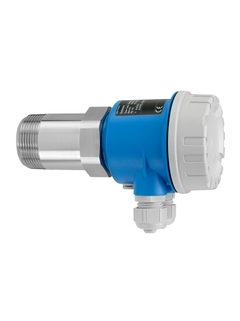

Soliwave FQR56 ©Endress+Hauser

Emisor para la detección de nivel no invasiva en aplicaciones con sólidos granulados

El emisor de barrera de microondas Soliwave FQR56 utiliza un procedimiento no invasivo para la detección de nivel. Puede instalarse en depósito o tubería. Es posible medir desde el exterior de un depósito de paredes no metálicas. Adecuado como detector de nivel para controlar y cuantificar todo tipo de sólidos granulados. Interacciona con el receptor de Soliwave FDR56.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Temperatura del proceso

      Instalación sin contacto: cualquiera
      Dentro de la instalación:
      -40 °C...+70 °C (-40 °F...+158 °F)
      Con adaptador para alta temperatura:
      hasta +450 °C (+842 °F)

    • Presión de proceso absoluta / límite de sobrepresión máx.

      Instalación sin contacto: cualquiera
      Dentro de la instalación:
      0,5 bar...6,8 bar (7.2 psi...99 psi) abs.
      Con adaptador HD:
      hasta +21 bar (+305 psi) abs.

    • Densidad min. del medio

      Peso sólido: >10 g/l

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Medición altamente fiable gracias al montaje enrasado y a la posibilidad de instalación sin contacto, así como la indicación de la intensidad de señal del receptor

    • Solución mecánica robusta que asegura un ahorro a lo largo de todo el ciclo de vida del...

  • Ámbito de aplicación

    Los sólidos granulados habituales son: virutas de madera, serrín o polvo de lijado; yeso, cemento, cenizas, recortes de papel o cartón, grava, arena, polvos secos en general, bolsas y cajas.

    • Conexiones a proceso: roscas

    • Temperatura ambiente: -40 a +70 °C...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Barrera microondas

  • Característica / Aplicación

    Transmisor

    Detección de nivel puntual sin contacto y monitorización de flujo

    Detección, contaje y posicionamiento de objetos

    Monitorización de puntos de transferencia de material

    Detección y análisis de incrustaciones y suciedad


    Instalación:

    Instalación sin contacto (ventana de transmisión) o instalación enrasada (contacto)

  • Especialidades

    Rango de medición: máx. 100 m

  • Suministro / Comunicación

    85 ... 253 VCA

    20 ... 30 VCC/20 ... 60 VCA

  • Temperatura ambiente

    -40 °C...+70 °C

    (-40 °F...+158 °F)

  • Temperatura del proceso

    Instalación sin contacto: cualquiera

    Dentro de la instalación:

    -40 °C...+70 °C (-40 °F...+158 °F)

    Con adaptador para alta temperatura:

    hasta +450 °C (+842 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Instalación sin contacto: cualquiera

    Dentro de la instalación:

    0,5 bar...6,8 bar (7.2 psi...99 psi) abs.

    Con adaptador HD:

    hasta +21 bar (+305 psi) abs.

  • Densidad min. del medio

    Peso sólido: >10 g/l

  • Principales partes húmedas

    Instalación sin contacto:
    no tiene piezas en contacto con el producto

    Dentro de la instalación:

    316Ti o aluminio;

    PTFE o cerámica

  • Conexión a proceso

    1-1/2" R, 1-1/2" G, 1-1/2" NPT

  • Conexión a proceso higiénica

    Instalación sin contacto

  • Certificados / Aprobaciones

    ATEX, IEC Ex, CSA C/US

  • Aprobaciones de diseño

    EN10204-3.1

  • Opciones

    Mirilla de visualización

    Adaptador para altas temperaturas

    Adaptador para altas presiones

    Soporte de instalación

    FAR50, FAR51, FAR52, FAR53, FAR54, FAR55

  • Componentes

    Transceptor: FDR56

  • Límites de la aplicación

    Peso de los sólidos: < 10 g/l

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code 71125417

      Electronic insert Q-AAA, FQR56

      Electronic module emitter. Non-hazardous area, AC version. Usage: FQR56.

    • Order code 71125418

      Electronic insert Q-AAE, FQR56

      Electronic module emitter. Non-hazardous area, DC version. Usage: FQR56.

    • Order code 71125419

      Electronic insert Q-BAA, FQR56

      Electronic module mitter. ATEX II 1/2D IP66 T102oC, AC version. Usage: FQR56.

    • Order code 71125420

      Electronic insert Q-BAE, FQR56

      Electronic module emitter. ATEX II 1/2D IP66 T102oC, DC version. Usage: FQR56.

    • Order code 71125421

      Electronic insert Q-IAA, FQR56

      Electronic module emitter. IECEx II 1/2D IP66 T102oC, AC version. Usage: FQR56.

    • Order code 71125422

      Electronic insert Q-IAE, FQR56

      Electronic module emitter. IECEx II 1/2D IP66 T102oC, DC version. Usage: FQR56.

    • Order code 71258291

      Electronic insert Q-CAA, FQR56

      Electronics emitter. CSA General Purpose, AC version. Usage: FQR56.

    • Order code 71258311

      Electronic insert Q-CAE, FQR56

      Electronics emitter. CSA General Purpose, DC version. Usage: FQR56.

    • Order code 71258313

      Electronic insert Q-CBA, FQR56

      Electronics emitter. CSA C/US Class II, Div. 1, Group E-G, AC version. Usage: FQR56.

    • Order code 71258314

      Electronic insert Q-CBE, FQR56

      Electronics emitter. CSA C/US Class II, Div. 1, Group E-G, DC version. Usage: FQR56.

    • Order code 71324242

      Electronic insert Q-AAA, FQR56 (F34)

      Electronic module emitter. Non-hazardous area, AC version. Usage: FQR56.

    • Order code 71324243

      Electronic insert Q-AAE, FQR56 (F34)

      Electronic module emitter. Non-hazardous area, DC version. Usage: FQR56.

    • Order code 71324246

      Electronic insert Q-BAA, FQR56 (F34)

      Electronic module emitter. ATEX II 1/2D IP66 T102oC, AC version. Usage: FQR56.

    • Order code 71324247

      Electronic insert Q-BAE, FQR56 (F34)

      Electronic module emitter. ATEX II 1/2D IP66 T102oC, DC version. Usage: FQR56.

    • Order code 71324250

      Electronic insert Q-IAA, FQR56 (F34)

      Electronic module emitter. IECEx II 1/2D IP66 T102oC, AC version. Usage: FQR56.

    • Order code 71324252

      Electronic insert Q-IAE, FQR56 (F34)

      Electronic module emitter. IECEx II 1/2D IP66 T102oC, DC version. Usage: FQR56.

    • Order code 71113441

      HT-adapter R1-1/2 + Rp1-1/2, 316Ti

      Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113449

      HT-adapter NPT1-1/2, 316Ti

      Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113450

      Extension 225mm, HT-adapter R1-1/2 +

      Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113451

      Extension 325mm, HT-adapter R1-1/2 +

      Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113452

      Extension 525mm, HT-adapter R1-1/2 +

      Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113453

      Extension 225mm, HT-Adapter NPT1-1/2

      Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113454

      Extension 325mm, HT-adapter NPT1-1/2

      Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113455

      Extension 525mm, HT-adapter NPT1-1/2

      Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 52017501

      Mounting bracket FQR5x/FDR5x, Aluminium

      Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 52017502

      Mounting bracket FQR5x/FDR5x, Plastics

      Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006345

      Flange DN40 PN6, Rp1-1/2, Alu

      Hole circle: 100mm. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006346

      Flange 1-1/2" 150lbs, NPT1-1/2, Alu

      Hole circle: 98.6mm. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006348

      Flange DN40 PN40, Rp1-1/2, 316Ti

      EN1092-1, A. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006349

      Flange 1-1/2" Cl.150, NPT1-1/2, 316Ti

      ASME B16.5. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006350

      Flange DN50 PN16, Rp1-1/2, 316Ti

      EN1092-1, A. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006351

      Flange NPS 2" Cl.150, NPT1-1/2, 316Ti

      ASME B16.5. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006352

      Flange DN100 PN16, Rp1-1/2, 316Ti

      EN1092-1, A. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006353

      Flange NPS 4" CL.150, NPT1-1/2, 316Ti

      ASME B16.5. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026443

      Welded fitting DN50, 200oC

      Screw assembling. Material: 316Ti, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026444

      Welded fitting DN80, 200oC

      Screw assembling. Material: 316Ti, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026445

      Welded fitting DN100, 200oC

      Screw assembling. Material: 316Ti, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026446

      Welded fitting DN50, 10bar, 200oC

      Screw assembling. Material: 316Ti/321, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026447

      Welded fitting DN80, 10bar, 200oC

      Screw assembling. Material: 316Ti/321, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026448

      Welded fitting DN100, 10bar, 200oC

      Screw assembling. Material: 316Ti/321, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026449

      Flanged fitting DIN/EN DN50, 25bar,200oC

      Screw assembling on counter flange. Material: 316Ti, PTFE, C4400. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026450

      Flanged fitting DIN/EN DN80, 25bar,200oC

      Screw assembling on counter flange. Material: 316Ti, PTFE, C4400. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026451

      Flanged fitting DIN/EN DN100,25bar,200oC

      Screw assembling on counter flange. Material: 316Ti, PTFE, C4400. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108383

      Flange DN40 PN40, Rp1-1/2, 316Ti, 3.1

      EN1092-1,A. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108387

      Flange 1-1/2" Cl.150,NPT1-1/2,316Ti,3.1

      ASME B16.5. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108388

      Flange DN50 PN16, Rp1-1/2, 316Ti, 3.1

      EN1092-1,A. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108389

      Flange 2" Cl.150, NPT1-1/2,316Ti, 3.1

      ASME B16.5. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108390

      Flange DN100 PN16, Rp1-1/2, 316Ti, 3.1

      EN1092-1,A. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108391

      Flange 4" Cl.150, NPT1-1/2,316Ti, 3.1

      ASME B16.5. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209097

      Sightglass disc DN100, 25bar, 200oC

      Installation on flange fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209100

      Sightglass disc DN80, 25bar, 200oC

      Installation on flange fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209101

      Sightglass disc DN50, 25bar, 200oC

      Installation on flange fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209107

      Sightglass disc DN100, 10bar, 200oC

      Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209111

      Sightglass disc DN80, 10bar, 200oC

      Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209114

      Sightglass disc DN50, 10bar, 200oC

      Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209115

      Sightglass disc DN100, 200oC

      Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209116

      Sightglass disc DN80, 200oC

      Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209118

      Sightglass disc DN50, 200oC

      Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209119

      Sightglass disc DN100, 6bar, 200oC

      Installation on screw-type fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209121

      Sightglass disc DN80, 6bar, 200oC

      Installation on screw-type fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209122

      Sightglass disc DN50, 6bar, 200oC

      Installation on screw-type fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71127760

      Protection cover F16 housing

      Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.
