Solicap FTI77

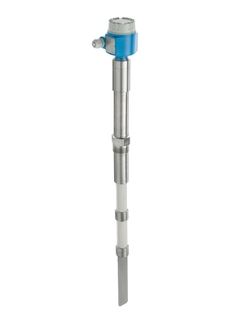

Solicap FTI77 versión con cuchilla indicadora ©Endress+Hauser

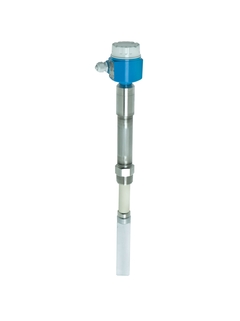

Solicap FTI77 versión con cuchilla indicadora ©Endress+Hauser

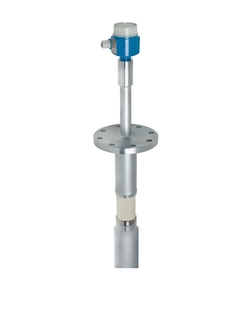

Solicap FTI77 versión con cuchilla indicadora ©Endress+Hauser

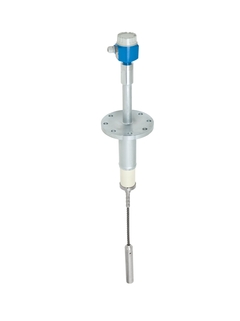

Solicap FTI77 versión de cable ©Endress+Hauser

Detección de nivel capacitiva con compensación de adherencias activa.

  • Solicap FTI77 versión con cuchilla indicadora
  • Solicap FTI77 versión con cuchilla indicadora
  • Solicap FTI77 versión con cuchilla indicadora
  • Solicap FTI77 versión de cable

Detección de nivel para sólidos granulados, en especial para temperaturas elevadas y fuertes cargas mecánicas

Solicap FTI77 es una sonda con cuchilla indicadora / de cable parcialmente aislada destinada a la detección de nivel de sólidos granulados de grano fino y grano grueso. Proporciona la máxima fiabilidad debido a su compensación activa de la acumulación de suciedad y es apta para una amplia gama de aplicaciones gracias a numerosos certificados. Debido a su construcción sólida, se puede utilizar también en aplicaciones con cargas laterales muy elevadas (hasta 800 Nm, versión con cuchilla indicadora), temperaturas altas y productos abrasivos.

  • Cálculo de precios tras inicio de sesión y configuración

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

FTI77
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Componentes adicionales

  • Ventajas

    • Máxima seguridad y fiabilidad gracias a su diseño muy sólido para ciclos productivos rigurosos

    • Económico gracias a una puesta en marcha sencilla y rápida ya que la calibración se realiza pulsando un botón

    • Aplicación económica, fiable y universal gracias...

  • Ámbito de aplicación

    Para aplicaciones con cargas laterales muy elevadas (hasta 800 Nm en la versión con cuchilla indicadora), y en aplicaciones con productos abrasivos.

    • Conexiones a proceso: bridas y roscas

    • Span: 200 a 20.000 mm (20 a 787")

    • Temperatura: -50 a +400 °C (-58 a +...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Sólido Capacitivo

  • Característica / Aplicación

    Sonda de varilla parcialmente aislada / sonda de cuerda/soga para muy altas temperaturas

    Alta carga lateral mecánica

  • Especialidades

    Longitud inactiva

    Compensación de acumulación activa

    Alta carga lateral

    Sonda extremadamente robusta

  • Suministro / Comunicación

    19 ... 253V AC

    10 ... 55V DC-PNP

    19...253V AC o 10...55V DC

    8/16mA, 11 ... 36V DC

    PFM

    3 hilos

  • Temperatura ambiente

    -50°C ... 70°C

    (-58°F ... 158°F)

  • Temperatura del proceso

    -50°C ... 400°C

    (-58°F ... 752°F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Vacío ... 10 bar
    (Vacío ... 145 psi)

  • Principales partes húmedas

    Cerámica, 316L, acero

  • Resistencia a la tensión máxima

    Cable: 20 kN

  • Conexión a proceso

    Cuerda R1 1/2, NPT1 1/2

    Bridas DN/ANSI/JIS

  • Longitud del sensor

    Cable: 0.5 ... 20m

    (1.6 ... 65 pies)

    Espada: 0.2m ... 1m

    (0.6 ... 3.3 pies)

    Longitud inactiva: 0.1m ... 1m

    (0.3 ... 3.3 pies)

  • Comunicación

    19-253 VAC 2 hilos

    DC PNP

    Relé DPDT

    PFM

    3 hilos

    8/16 mA

  • Certificados / Aprobaciones

    ATEX

    FM

    CSA

    SIL

  • Aprobaciones de seguridad

    SIL

  • Aprobaciones de diseño

    EN 10204-3.1

  • Componentes

    PFM: FTC325, FTC625, FTC470Z, FTC471Z

    3 hilos: FTC325

  • Límites de la aplicación

    DK mín. 2.5

Documentos / Manuales / Software

  • Solicap S - FTI77 Technische Information

    Robust point level switch for applications with bulk solids and very
    high temperatures

    Technical Information (TI)
  • Solicap S FTI77 Operating Instruction

    Capacitive point level switch

    Manual de instrucciones (BA)
  • Electronic insert FEI5x Installation Instruction

    Liquicap M, Solicap M/S

    Installation Instructions (EA)
  • Safety Instructions Solicap S FTI77

    ATEX: II 1 D Ex ia IIIC T80°C T500 130°C Da
    II 1/2 D Ex ia IIIC T80°C T500 130°C Da/Db
    II 1/3 D Ex ia IIIC T80°C T500 130°C Da/Dc
    II 1/2 D Ex ia/tb IIIC T90°C Da/Db
    II 1/3 D Ex ia/tc IIIC T90°C Da/Dc
    IECEx: Ex ia IIIC T80°C T500 130°C Da
    Ex ia IIIC T80°C T500 130°C Da/Db
    Ex ia IIIC T80°C T500 130°C Da/Dc
    Ex ia/tb IIIC T90°C Da/Db
    Ex ia/tc IIIC T90°C Da/Dc
    BVS 09 ATEX E 030, IECEx BVS 15.0009

    Ex Safety Instructions (XA)
  • Solicap S FTI77 EAC: Ex ia IIIC T80°C T500 130°C Da Ex ia/tb IIIC T90°C Da/Db Ex ia/tc IIIC T Da/Dc Safety Instructions

    Capacitive Level Measurement

    Ex Safety Instructions (XA)
  • Solicap S FTI77

    CSA

    Drawing No.: 960009465 B

    Drawing Type: Control Drawing

    Certificate FM/CSA (ZD)
  • Solicap S FTI77

    FM

    Drawing No.: 960009417 B

    Drawing Type: Control Drawing

    Certificate FM/CSA (ZD)
  • Solicap S FTI77

    FM

    Drawing No.: 960009417 A

    Drawing Type: Control Drawing

    Certificate FM/CSA (ZD)
  • Solicap S FTI77

    CSA

    Drawing No.: 960009465 A

    Drawing Type: Control Drawing

    Certificate FM/CSA (ZD)
  • Liquicap M FTI51/52; Solicap M FTI55/56; Solicap S FTI77

    Capacitance level measurement for liquids

    Special Documentation (SD)
  • Liquicap M FTI51/52, Solicap M FTI55/56, Solicap S FTI77

    Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

    Special Documentation (SD)
  • perspectives Metal 2012

    Solutions for the metal industry

    Customer Magazine (CM)
    07/12
    Inglés
  • perspektiven

    Lösungen für die Metall-Industrie

    Customer Magazine (CM)
    07/12
    Alemán
  • Mesure de niveau

    Aperçu des produits pour des applications dans des liquides et des
    solides en vrac

    Fields of Activities (FA)
    03/19
    fr
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Fields of Activities (FA)
    03/17
    Inglés
  • Catálogo Medición y Detección de nivel

    Gama de productos para aplicaciones con líquidos y sólidos

    Fields of Activities (FA)
    03/17
    Español
  • Füllstandmesstechnik

    Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

    Fields of Activities (FA)
    03/17
    Alemán
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Fields of Activities (FA)
    03/17
    Inglés
  • CS00085F Point level measurement in procipitator system prevents costly repairs

    Solicap S FII77 capacitance point level switch protects hoppers from
    damage due to false trips caused by high temperatures and vibration.

    Case Studies (CS)
    11/11
    Inglés
  • Nivotester, Solicap S

    Código de producto: FTI77-, FTL325N-, FTL325P-, FTW325-
    Número Declaración: HE_00339_01.16

    Manufacturer Declaration
    Alemán , Inglés
  • Solicap S

    Código de producto: FTI77-
    Número Declaración: EC_00204_03.16

    EU Declaration
    Alemán , Inglés , fr
  • Solicap S

    Código de producto: FTI77-

    EU Declaration
    Alemán , Inglés , fr
  • Liquicap M, Solicap M, Solicap S

    Código de producto: FTI51-, FTI52-, FTI55-, FTI56-, FTI77-
    Número Declaración: SIL_00344_02.20

    SIL Declaration
    Inglés
  • Liquicap M, Solicap M, Solicap S

    Código de producto: FTI51-, FTI52-, FTI55-, FTI56-, FTI77-
    Número Declaración: SIL_00344_01.20

    SIL Declaration
    Inglés
  • Liquicap M, Liquicap T, Solicap M, Solicap S

    Código de producto: FMI21-, FMI51-, FMI52-, FTI51-, FTI52-, FTI55-, FTI56-, FTI77-
    Región: Russia (TR CU)
    Entidad certificadora: EAC
    Número de certificado: TC BY_112 11.01. TP020 003 137

    Miscellaneous
    Ruso
  • Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap

    Código de producto: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Región: Russia (Declaration of Conformity), Russia (TR CU)
    Entidad certificadora: EAC
    Número de certificado: RU D-DE.MO10.B.05554

    Miscellaneous
    Ruso
  • Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap

    Código de producto: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Región: Russia (Declaration of Conformity), Russia (TR CU)
    Entidad certificadora: EAC
    Número de certificado: RU D-DE.MO10.B.05551

    Miscellaneous
    Ruso
  • Minicap, Solicap M, Solicap S, Soliphant M, Soliphant T

    Código de producto: FTC260-, FTC262-, FTI55-, FTI56-, FTI77-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-
    Región: Russia (TR CU)
    Entidad certificadora: EAC
    Número de certificado: TC № RU D-DE.AL32.B.07214

    Miscellaneous
    Ruso
  • Liquicap M, Solicap M, Solicap S

    Código de producto: FMI51-, FMI52-, FTI51-, FTI52-, FTI55-, FTI56-, FTI77-
    Región: Russia (TR CU)
    Entidad certificadora: EAC
    Número de certificado: TC BY_112 11.01. TP004 003 137

    Miscellaneous
    Ruso
  • Solicap M, Solicap S

    Código de producto: FTI55-, FTI56-, FTI77-
    Región: Russia (TR CU)
    Entidad certificadora: EAC
    Número de certificado: TС RU D-DE.MU62.B.02534

    Miscellaneous
    Ruso
  • Solicap S

    Código de producto: FTI77-
    Región: USA
    Entidad certificadora: FM
    Categoría: I,II,III / 1 / A,B,C,D,E,F,G
    Protección: IS, NI

    Explosion Protection
    Inglés
  • Solicap S

    Código de producto: FTI77-
    Región: Europe (ATEX)
    Entidad certificadora: EXAM (DMT, BVS)
    Categoría: II 1/2 D, II 1/3 D, II 1 D
    Protección: Ex iaD 20 Txxx°C, Ex tD A21 IP6X Txxx°C, Ex tD A22 IP6X Txxx°C

    Explosion Protection
    Alemán , Inglés
  • Solicap S

    Código de producto: FTI77-
    Región: USA
    Entidad certificadora: FM
    Categoría: I / 1 / A,B,C,D
    Protección: XP

    Explosion Protection
    Inglés
  • Solicap S

    Código de producto: FTI77-
    Región: Canada
    Entidad certificadora: CSA
    Categoría: I,II,III/ 1 / A,B,C,D,E,F,G
    Protección: IS, NI

    Explosion Protection
    Inglés
  • Solicap S

    Código de producto: FTI77-
    Región: USA
    Entidad certificadora: FM
    Categoría: II,III/1/E,F,G/
    Protección: DIP

    Explosion Protection
    Inglés
  • Solicap S

    Código de producto: FTI77-
    Región: International (IECEx)
    Entidad certificadora: EXAM (DMT, BVS)
    Protección: Ex ia IIIC Txxx°C, T500=xxx°C Da, IIIC Txxx°C Da/Dc, IIIC Txxx°C Da/Db

    Explosion Protection
    Inglés
  • Solicap S

    Código de producto: FTI77-
    Región: Canada
    Entidad certificadora: CSA
    Categoría: II,III / 1 / E,F,G
    Protección: DIP

    Explosion Protection
    Inglés
  • Solicap S

    Código de producto: FTI77-
    Región: Canada
    Entidad certificadora: CSA
    Categoría: I / 1 / A,B,C,D
    Protección: XP

    Explosion Protection
    Inglés
  • Liquicap M, Solicap M, Solicap S

    Código de producto: FMI51-, FMI52-, FTI51-, FTI52-, FTI55-, FTI56-, FTI77-
    Región: Russia (TR CU)
    Entidad certificadora: EAC
    Protección: Ex d, Ex d [ia], Ex ia, Ex tb, Ex ia/d [ia],

    Explosion Protection
    Ruso
  • Micropilot S, Liquiphant S, Levelflex, Micropilot, Liquiphant M, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Liquipoint T, Liquipoint, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Einstabsonde, Dreistabsonde, Doppelstabsonde

    Código de producto: FTL51-, FMP54-, FMP52-, FMR52-, FMR54-, FMP57-, FMP55-, FMP51-, FMR51-, FMR57-, FMP53-, FMR56-, FMP56-, FMR53-, FMR50-, FMP50-, FMU41-, FMU42-, FTL51H-, FTL50H-, FMU43-, FMU44-, FTL51C-, FTL70-, FMU40-, FMI52-, FTL50-, FTL71-, FTM51-, FTI52-, FMR532-, FTL81-, FMI51-, FMR533-, FTI51-, FTL85-, FTM52-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC262-, FTC260-, FTL80-, FTM20-, FTM21-, FTM50-, FTW23-, FTW31-, FTW32-, FTW33-, FTW360-, NMR84-, NMR81-, 11263-, 11362Z-, 11363Z-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU95-, FDU96-, FDU93-, FMI21-, FMU30-, FMR540-, FMR530-, FMR10-, FMR20-
    Entidad certificadora: TÜV

    Pressure Equipment
    Alemán , Inglés
  • Liquicap M, Solicap M, Solicap S

    Código de producto: FTI51-, FTI52-, FTI55-, FTI56-, FTI77-
    Región: International
    Entidad certificadora: TÜV

    Safety Integrity Level (SIL)
    Alemán , Inglés
  • Liquicap M, Solicap M, Solicap S

    Código de producto: FTI51-, FTI52-, FTI55-, FTI56-, FTI77-
    Región: International
    Entidad certificadora: TÜV

    Safety Integrity Level (SIL)
    Alemán , Inglés

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 20
    • Nr 20 Order code 52002698

      Cover F13 Ex Alu, gasket

      O-ring EPDM. Usage: housing F13, aluminium, Ex d.

    • Nr 20 Order code 52002699

      Cover F17 Alu, gasket

      O-ring EPDM. Usage: housing F17, aluminium.

    • Nr 20 Order code 52006903

      Cover T13 Alu, gasket EPDM

      O-ring EPDM. Usage: housing T13, aluminium.

    • Nr 20 Order code 52025606

      Cover F16 grey, PBTP, gasket

      Gasket EPDM. Usage: housing F16 Polyester, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

    • Nr 20 Order code 52027000

      Cover F15 316L, gasket

      Gasket 67.5x2.9x1.5, VMQ/PTFE. Usage: housing F15, stainless steel.

  • 25
    • Nr 25 Order code 52007103

      Cover T13 "Terminal" Alu, gasket EPDM

      O-ring EPDM. Usage: terminal compartment, housing T13, aluminium.

  • 21
    • Order code 71084478

      Cable F15/F16/F17 separate, FTIxx

      Connection sensor > separate housing. Length: 6m. Housing adapter, cable gland. Usage: separate housing, FTI51/FTI52/ FTI55/FTI56, FTI77.

    • Order code 71114538

      Weight cast Iron,Solicap S, rope 12mm st

      Material: cast iron. Grub screw M10x16. Usage: FTI77, rope 12mm steel.

    • Order code 71114539

      Weight Steel, Solicap M/S, rope 6mm st

      Material: steel galvanized. Grub screw M8x12. Usage: FTI77, rope 6mm steel, FTI56, rope 8mm steel, PA isolation.

    • Order code 71114540

      Weight 316L, Solicap M/S, rope 6mm 316L

      Material: 316L. Grub screw M8x12. Usage: FTI56, FTI77, rope 6mm 316L.

    • Order code 71114541

      Weight 316L, Solicap M/S, rope 12mm 316L

      Material: 316L. Grub screw M10x16. Usage: FTI56, FTI77, rope 12mm 316L.

  • 30
    • Order code 919806-1000

      Mounting set (2"/pipe 38_V4A

      Usage: FMI51/FMI52, FTG20, FTI51/FTI52,FTI55/FTI56, FTI77, FTM50/FTM51/FTM52.

    • Order code 71040497

      Weather protection cover F13/F17/F18/F27

      Usage: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71127760

      Protection cover F16 housing

      Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.

Casos de éxito

Comparar productos
