Medición radar

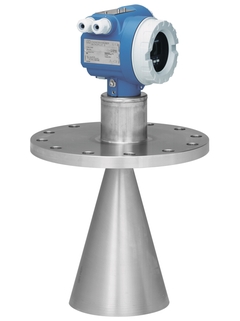

Micropilot FMR530

Micropilot FMR530 ©Endress+Hauser

Principio de medición por tiempo de retorno

Para aplicaciones de Custody Transfer (facturación) y control de inventario con los certificados NMi y PTB

El equipo Micropilot FMR530 se usa para la medición de nivel altamente precisa y sin contacto en depósitos de almacenamiento, y es apta para aplicaciones de Custody Transfer (facturación). Cumple los requerimientos pertinentes según la OIML R85 y la API 3.1B El radar sin contacto FMR530 ofrece una instalación económica y sencilla mediante cable a 4 hilos con protocolo HART y alimentación de 24 V en CC intrínsecamente segura.

  • Ventajas

    • 0,5 mm de exactitud de medición (valor 2σ)

    • Certificados nacionales (NMi, PTB) para operaciones de Custody Transfer (facturación)

    • Apto para uso como sistema autónomo o integrado en sistemas de medición mediante el dispositivo Tank Side Monitor NRF590

    • ...

  • Ámbito de aplicación

    Con antena de trompeta es especialmente apto para aplicaciones sin contacto (hasta 25 m) que no permiten el uso de una antena parabólica por la geometría del depósito/tubuladura.

    • Conexión a proceso: bridada

    • Temperatura: -40 a +200 °C (-40 a +392 °F)

    • ...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Nivel de radar

  • Suministro / Comunicación

    4 hilos (HART)

  • Frecuencia

    Banca C (~6 GHz)

  • Precisión

    +/- 1 mm

  • Temperatura ambiente

    Estándar:
    -40 °C ... 80 °C
    (-40 °F ... 176 °F)
    Para calibración con estándares regulatorios:
    -25 °C ... 60 °C
    (-13 °F ... 131 °F)

  • Temperatura del proceso

    -40 °C ... 200 °C
    (-40 °F ... 392 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    Vacío ... 64 bar
    (Vacío... 580 psi)

  • Principales partes húmedas

    316Ti

  • Conexión a proceso

    DN150 ... DN250 /3" ... 10"

  • Aplicación

  • Máx. distancia de medición

    25 m (82ft)

  • https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_Mediengruppe_en.jpg https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_not_selected_FMR530.jpg
  • Comunicación

    4 ... 20 mA HART

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA
    TIIS
    NEPSI
    WHG/ Protección contra sobrellenado
    GL sector naval

  • Aprobaciones de seguridad

    Prevención contra sobrellenado WHG

  • Aprobación marítima

    GL/ ABS

  • Límites de la aplicación

    Máximo rango de medición depende de la forma del tanque y/o aplicación:


    Espacio libre y muchos bafles

    FMR540

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 20
    • Nr 20 Order code 52005936

      Cover F12/T12 Alu, window, gasket

      Material: aluminium. Usage: VU331, housing F12/T12, Micropilot M/S, Prosonic M, Levelflex M.

  • 11
    • Nr 11 Order code 52005643

      Hood housing T12

      Cable compartment, electronics side. Usage: Micropilot M/S, Prosonic M, Levelflex M.

  • 35
  • 40
    • Nr 40 Order code 52026443

      Display VU331, version 2

      Alphanumeric display, 4-line. Usage: FMR530/532/533, FMR540, FMU40/41/42/43/44.

  • 30
  • 55
    • Nr 55 Order code 52021131

      Horn FMRx3x, DN80/3", 316/316L

      Allen screws + spring washers. Usage: FMR230, FMR530. Nordlock washer.

    • Nr 55 Order code 52021132

      Horn FMRx3x, DN100/4", 316/316L

      Allen screws + spring washers. Usage: FMR230, FMR530. Nordlock washer.

    • Nr 55 Order code 52021133

      Horn FMRx3x, DN150/6", 316/316L

      Allen screws + spring washers. Usage: FMR230, FMR530. Nordlock washer.

    • Nr 55 Order code 52021134

      Horn FMRx3x, DN200/8", 316/316L

      Allen screws + spring washers. Usage: FMR230, FMR530. Nordlock washer.

    • Nr 55 Order code 52021135

      Horn FMRx3x, DN250/10", 316/316L

      Allen screws + spring washers. Usage: FMR230, FMR530. Nordlock washer.

  • 65
    • Nr 65 Order code 52005628

      Sealing kit FMR5xx

      Consists of: 5x O-ring 49.21x3.53 EPDM. 5x O-ring 113.9x3.63 EPDM. 5x O-ring 72.0x3.0 EPDM.

    • Order code 52007646

      Tool for unplugging the antenna cable

      Usage: Micropilot M/Micropilot S.

    • Order code 71006590

      HF-test cable 6GHz

      Coax cable. Usage: FMR230/FMR231, FMR530/FMR531/FMR532/FMR533, FMR540. Dummy antenna.

    • Order code 71007843

      ToF Adapter FXA291

      Usage: connection Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, to Commubox FXA291.

    • Order code 71067434

      Modification name plate, non Ex

      Blank. To fill in the new order code when a non Ex instrument has been modified. Usage: FMB50/FMB51/FMB52, FMR230/FMR231, FMR240/FMR244/FMR245, FMR250,FMR530/FMR532,FTL50/FTL50H/FTL51/ FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/ FTL85, NMR81, PMC51, PMC71, PMP51/PMP55.

    • Order code 52028063

      HF-test cable 6GHz + resistor

      Coax cable. Termination resistor / connection piece. Usage: FMR530/FMR532/FMR533, FMR540. Dummy antenna.
