Principio de medición por tiempo de retorno
El equipo Micropilot FMR540 se usa para aplicaciones de Custody Transfer (facturación) y control de inventario con los certificados NMi y PTB y cumple los requisitos según OIML R85 y API 3.1B. El equipo FMR540 con antena parabólica es especialmente apto para aplicaciones sin contacto hasta 40 m, y con antena de trompeta para aplicaciones sin contacto que no permiten el uso de una antena parabólica por la geometría del depósito/tubuladura. Instalación económica y sencilla mediante cable a 4 hilos con protocolo HART y alimentación de 24 V en CC intrínsecamente segura.
Productos estándar
Excelencia técnica
Simplicidad
Productos de alta gama
Excelencia técnica
Simplicidad
Productos especializados
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
+/- 1 mm
-40°C...200°C
(-40°F...392°F)
Trompeta: Vacío ... 16 bares (232 psi)
Parabólica: Vacío ... 6 bares (87 psi)
Uso de UNIbrida: Vacío...1 bar (14.5 psi)
Máx. distancia de medición
316L
Loading alternative products
Exactitud de medición superior a 1 mm
Certificados nacionales (NMi, PTB) para operaciones de Custody Transfer (facturación)
Para uso como sistema autónomo o integrado en sistemas de medición mediante el dispositivo Tank Side Monitor NRF590
Instalación...
La antena parabólica apta para aplicaciones sin contacto hasta 40 m ofrece un elevado nivel de focalización para aplicaciones con la tubuladura situada cerca de la pared del depósito, antenas de trompeta de DN 100/4" aptas para aplicaciones sin contacto.
Conexión a proceso: bridada
Temperatura: -40 a +200 °C (-40 a +392 °F)
Presión: del vacío hasta +16 bar (del vacío hasta +232 psi)
Rango de medida máximo: 40 m (131 ft)
Precisión: superior a ±1 mm
Banda K: 26 GHz
Certificados internacionales de protección...

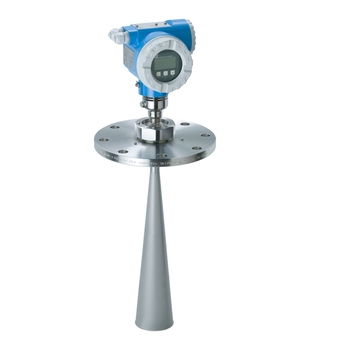

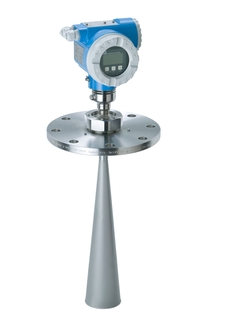

Antena de trompeta:
Medición de alta precisión para tanques de almacenamiento de hasta 20 m (65 pies)

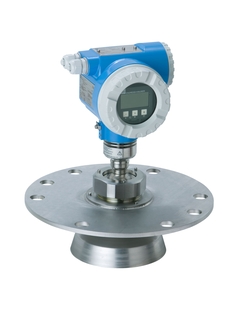

Antena parabólica:
Medición de alta precisión para aplicaciones de espacio libre de hasta 40 m (131 pies)
4 hilos (HART)
Banda Ka (~ 26 GHz )
+/- 1 mm
Estándar:
-40 °C ... 80 °C
(-40 °F ... 176 °F)
Para calibración con estándares regulatorios:
-25 °C ... 60 °C
(-13 °F ... 131 °F)
-40°C...200°C
(-40°F...392°F)
Trompeta: Vacío ... 16 bares (232 psi)
Parabólica: Vacío ... 6 bares (87 psi)
Uso de UNIbrida: Vacío...1 bar (14.5 psi)
316L
Antena de trompeta: Brida DN100, DN150
UNIBrida DN150, DN200, DN250
Antena parabólica: UNIbrida con Top Target
posicionador DN200, DN250
Póngase en contacto con Endress+Hauser para valores de constante dieléctrica (dk) de < 1.9
Máx. distancia de medición
4...20 mA HART
ATEX, FM, CSA, IEC Ex, NEPSI
El rango de medición máximo depende de la forma del depósito y/o la aplicación
Formación intensa de condensados o deposiciones
FMR53x
Tubos tranquilizadores ya existentes con condiciones de medición no ideales
FMR532
Level-Radar
Continuous level transmitter for continuous and non-contact precision
level measurement. For custody transfer andinventory control
applications with NMi and PTB approvals.
Sistema de Gestión de Inventarios con software integrado
completamente para operación con navegador de web estándar
Smart Transmitter für kontinuierliche und berührungslose
Präzisions-Füllstandmessung. Eichfähig mit NMi- und
PTB-Zulassung.
Level-Radar
Continuous level transmitter for continuous and non-contact precision
level measurement. For custody transfer andinventory control
applications with NMi and PTB approvals.
Smart Transmitter for continuous and non-contact precision level
measurement. For custody transfer and inventory control
applications with NMi and PTB approvals.
Micropilot S FMR540
Micropilot S FMR540
Level-Radar
Continuous level transmitter for continuous and non-contact precision
level measurement. For custody transfer andinventory control
applications with NMi- and PTB-approvals.
Exchange of terminal module on Micropilot S FMR540
Mircropilot S
Micropilot S - sealing set
Micropilot S - exchange of housing T12
Exchange of electronics on Micropilot S FMR540
Cerabar M, Cerabar S, Deltabar S, Deltapilot M, Deltapilot S
micropilot S FMR540
HART
FM
Drawing No.: 960007207 B
Drawing Type: Control drawing
4-20 mA HART
Ex ia IIC T6...T1 Ga/Gb
4-20 mA HART
Ex ia IIC T6...T1 Ga/Gb
CSA
Control Drawing
960007205 C
4-20 mA HART
ATEX: II 1/2 G Ex ia IIC T6...T1 Ga/Gb
II 2 G Ex ia IIC T6...T1 Gb
IECEx: Ex ia IIC T6...T1 Ga/Gb
PTB 00 ATEX 2067X; IECEx PTB 15.0034 X
4-20 mA HART
Ga/Gb Ex ia IIC T6...T4 X
1Ex ia IIC T6...T2 Gb X
II 3 G Ex nA IIC T6 Gc
EG 01 026
4.413 07.08
Allgemeine bauaufsichtliche Zulassung Z-65.16-300 (DIBt)
T7032 revision 4
HART
CSA
960007205-A
HART
FM
Drawing No.: 960007207 A
Drawing Type: Control drawing
Alignment of the housing
Level-Radar with 4 to 20 mA Output Signal
Füllstand-Radar für Flüssigkeiten und Schüttgüter
Smart Transmitter for continuous and non-contact level measurement in
solids. Cost-effective 420 mA 2-wire technology.
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
Sealing of the Tank Side Monitor NRF590 and the Micropilot S
FMR53x/FMR540
Gama de productos para aplicaciones con líquidos y sólidos
Aperçu des produits pour des applications dans des liquides et des
solides en vrac
Product overview for applications in liquids and bulk solids
Product overview for applications in liquids and bulk solids
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
Código de producto: FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, PMC11-, PMC21-, PMC71B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP72-, PMP75-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMP57-, FMP56-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50-
Número Declaración: HE_01158_01.19
Código de producto: FMR540-
Número Declaración: HE_00604_01.17
Especificaciones del fabricante: RoHS
Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
Código de producto: FMR530-, FMR532-, FMR533-, FMR540-
Número Declaración: EC_00512_04.17
Código de producto: FMR540-, FMR530-, FMR531-, FMR532-, FMR533-
Número Declaración: EC12017A
Código de producto: FMR530-, FMR532-, FMR533-, FMR540-
Número Declaración: SIL_00258_01.18
Código de producto: FTL260-, FMP52-, FMP54-, FMR52-, FMR54-, FMP55-, FMP53-, FMR51-, FMP51-, FMR53-, FMR62-, FTL51-, FMR50-, FTL51H-, FTL50H-, FMP50-, NMR84-, FTL51C-, FMR60-, FTL71-, FTL70-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL80-, FTL825-, FTL85-, FTW31-, FTL81-, FTW32-, FTW325-, FTW360-, NMR81-, FTI52-, FMI21-, FMI51-, FMI52-, FMR10-, FMR20-, FMR530-, FMR532-, FMR533-, FMR540-, FTC325-, FTI51-
Región: Russia (Declaration of Conformity), Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: RU D-DE.MO10.B.05528
Código de producto: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-
Región: Russia (Declaration of Conformity), Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: RU D-DE.MO10.B.05531
Código de producto: FMR540-, FMR532-, FMR533-, FMR531-, FMR530-
Región: USA, Canada
Entidad certificadora: CSA
Categoría: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
Protección: AEx/Ex/nA/IIC/T6, AEx/Ex/ia/IIC/T6, IS/NI
Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
Región: China
Entidad certificadora: NEPSI
Categoría: zone 0,1
Protección: Ex ia IIC T6...T1
Código de producto: FMR530-, FMR532-, FMR533-, FMR540-
Región: Europe (ATEX)
Entidad certificadora: PTB
Categoría: II 2 G, II 1/2 G
Protección: Ex ia IIC T6...T1 Ga/Gb, Ex ia IIC T6...T1 Gb
Código de producto: FMR540-, FMR532-, FMR533-, FMR531-, FMR530-
Región: USA
Entidad certificadora: FM
Categoría: I/2/A,B,C,D/T6, I,II,III/1/A,B,C,D,E,F,G/T6, II,III/1/E,F,G/T6...T1
Protección: IS/NI/DIP
Código de producto: FMR532-, FMR540-
Protección: Ex ia IIC T6...T2 Gb, Ex ia IIC T6...T3 Gb, Ex ia IIC T6...T4 Ga/Gb
Código de producto: FMR530-, FMR532-, FMR533-, FMR540-
Región: International (IECEx)
Entidad certificadora: PTB
Protección: Ex ia IIC T6...T1 Ga/Gb, Ex ia IIC T6...T1 Gb
Código de producto: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
Región: Canada, USA
Entidad certificadora: CSA
Categoría: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
Protección: IS/NI, AEx/Ex/ia/IIC/T6, AEx/Ex/nA/IIC/T6
Código de producto: FMR532-, FMR540-
Región: China
Entidad certificadora: NEPSI
Categoría: zone 0,1
Protección: Ex ia IIC T6...T1
Código de producto: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
Región: Canada, USA
Entidad certificadora: CSA
Categoría: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
Protección: IS/NI, AEx/Ex/ia/IIC/T6, AEx/Ex/nA/IIC/T6
Código de producto: FMR530-, FMR532-, FMR533-, FMR540-
Región: Europe (ATEX)
Entidad certificadora: PTB
Código de producto: FMR540-
Región: Japan
Entidad certificadora: CML
Código de producto: FMR530-, FMR532-, FMR533-, FMR540-
Región: Europe
Entidad certificadora: Endress+Hauser
Categoría: II 3 G
Protección: Ex nA IIC T6 Gc
Código de producto: FMR530-, FMR532-, FMR533-, FMR540-
Región: Germany
Entidad certificadora: DIBt
Número de certificado: DIBTZ-65.16-300
Código de producto: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
Entidad certificadora: TÜV
Código de producto: NMR84-, NMR81-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-
Región: Belarus
Entidad certificadora: BEL
Número de certificado: 10554
Código de producto: FMR540-
Región: International
Entidad certificadora: NMI
Número de certificado: OIML807453_REV.1
Código de producto: FMR230-, FMR231-, FMR240-, FMR244-, FMR245-, FMR250-, FMR530-, FMR532-, FMR533-, FMR540-
Región: Russia (GOST)
Entidad certificadora: Rosstandart
Número de certificado: DE.C.29.004.A № 31102
Código de producto: FMR540-
Región: Switzerland
Entidad certificadora: metas
Número de certificado: CH-L-08124-00
Código de producto: FMR540-
Región: Europe
Entidad certificadora: NMI
Número de certificado: T7032 REV. 3
Código de producto: FMR540-
Región: Czech. Republic
Entidad certificadora: CMI
Número de certificado: 0111-CS-A007-21
Código de producto: FMR540-
Región: Europe
Entidad certificadora: NMI
Número de certificado: T7032 REV. 5
Código de producto: FMR540-
Región: Malaysia
Entidad certificadora: SIRIM
Número de certificado: ATS 17/17
Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
Entidad certificadora: UCM (Ministero dello Sviluppo economico)
Número de certificado: 10708, 10711
Código de producto: FMR540-
Región: Europe
Entidad certificadora: NMI
Número de certificado: T7032 REV. 4
Código de producto: FMR540-
Región: Europe
Entidad certificadora: NMI
Número de certificado: T7032 REV. 2
Código de producto: FMR540-
Región: International
Entidad certificadora: NMI
Número de certificado: R85-2008-NL1-15.01
Código de producto: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
Entidad certificadora: UCM (Ministero dello Sviluppo economico)
Número de certificado: 10708, 10711
Código de producto: FMR540-
Región: Europe
Entidad certificadora: PTB
Número de certificado: PTB4413-0708
Código de producto: FMR540-
Región: Belgium
Entidad certificadora: ME
Número de certificado: 6.0.027.05-B-16
Código de producto: NMR84-, NMR81-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-
Región: Uzbekistan
Entidad certificadora: UZS
Número de certificado: 02.6926
Código de producto: FMR530-, FMR532-, FMR533-, FMR540-, NMT532-, NMT539-, NRF590-, NXA820-, NXA821-, NXA822-
Región: Bulgaria
Entidad certificadora: BIM (Bulgarian Institude of Metrology)
Número de certificado: 12.03.4963
Código de producto: FMR532-, FMR540-
Región: Russia
Entidad certificadora: Rosstandart
Número de certificado: DE.C.29.004.A NO 71082
Código de producto: FMR532-, FMR540-, NMS5-, NMS7-, NMT539-, NRF590-, NXA20-, NXA820-, NXA85-
Región: Russia (GOST)
Entidad certificadora: Rosstandart
Número de certificado: DE.C.29.004.A_66368
Cover F12/T12 Alu, window, gasket
Material: aluminium. Usage: VU331, housing F12/T12, Micropilot M/S, Prosonic M, Levelflex M.
Cover T3/T12 Alu, coated, gasket
Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.
Terminal module 5-pole, Ex i, FMR53x/540
Usage: FMR530/FMR532/FMR533, FMR540.
Display VU331, version 2
Alphanumeric display, 4-line. Usage: FMR530/532/533, FMR540, FMU40/41/42/43/44.
Parabolic reflector 197x25, 316L
Fixing screws. DN200/8". Usage: FMR250, FMR540.
Horn FMR250/540,100mm/4",length 430mm,SS
Material: 316L. Fixing screws. Usage: FMR250, FMR540.
Parabolic reflector 173x60, 316L
Fixing screws. DN200/8". Usage: FMR57, FMR540.
Parabolic reflector 236x88, 316L
Fixing screws. DN250/10". Usage: FMR540, FMR57.
Adapter cable FMR2xx/53x, FMU4x, FMP4x
Connection > adapter. Service tool RS232 (016154-0000). To use the ToF-Tool software Micropilot M, Micropilot S, Prosonic M, Levelflex M.
Tool for unplugging the antenna cable
Usage: Micropilot M/Micropilot S.
ToF Adapter FXA291
Usage: connection Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, to Commubox FXA291.
HF-test cable 6GHz
Coax cable. Usage: FMR230/FMR231, FMR530/FMR531/FMR532/FMR533, FMR540. Dummy antenna.
HF-test cable 6GHz + resistor
Coax cable. Termination resistor / connection piece. Usage: FMR530/FMR532/FMR533, FMR540. Dummy antenna.
HF-test cable 26GHz
Coax cable. Dummy antenna. Usage: FMR240/FMR244/FMR245/FMR250, FMR540.
Sealing kit FMR5xx
Consists of: 5x O-ring 49.21x3.53 EPDM. 5x O-ring 113.9x3.63 EPDM. 5x O-ring 72.0x3.0 EPDM.
