Resumen de especificaciones
-
Precisión
+/- 6 mm (0.24 in)
-
Temperatura del proceso
-60...+400°C
(-76...+752°F) -
Presión de proceso absoluta / límite de sobrepresión máx.
Vacío ... 160 bar abs
(Vacío ... 2.320 psi) -
Máx. distancia de medición
Estándar: 20 m (65 ft)
Antena plana en tubo tranquilizador: 38 m (125 ft) -
Principales partes húmedas
316L
Ámbito de aplicación

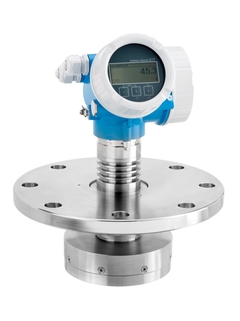

Micropilot FMR54 está preparado para ser usado en aplicaciones a alta presión y temperatura, y con su antena plana de diseño especial, es particularmente apto para aplicaciones con tubo tranquilizador. El radar sin contacto FMR54 se usa para la medición de nivel en continuo no invasiva en líquidos, pastas y lodos. La medición no se ve afectada por las condiciones cambiantes del producto, los cambios de temperatura, ni las capas de gases o vapores.

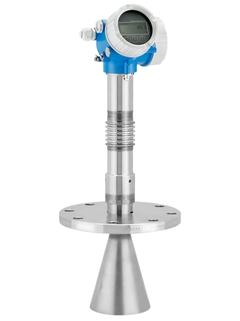

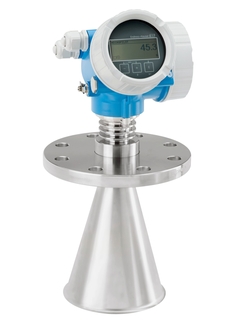

Antena de trompeta o antena plana particularmente apta para aplicaciones con tubo tranquilizador.
Conexión a proceso: bridada
Temperatura: -196 a +400 °C (-76 a +752 °F)
Presión: -1 a +160 bar (-14,5 a +2.320 psi)
Rango de medida máximo: 20 m (66 pies)
Exactitud: ±6 mm
Banda C: 6 GHz
Certificados internacionales de protección contra explosión, protocolo de linealidad a 5 puntos, prevención contra sobrellenados WHG, SIL
Ventajas
Hardware y software desarrollados según IEC 61508 hasta SIL3 (con redundancia homogénea)
Concepto de gestión de datos HistoROM para una puesta en marcha, mantenimiento y diagnóstico sencillos
La máxima fiablidad incluso en presencia de elementos perturbadores en el depósito gracias al nuevo análisis Multi-Echo Tracking
Medición fiable incluso con cambio de producto o condiciones de proceso cambiantes
Technología Heartbeat para un funcionamiento de la planta económico y seguro durante todo el ciclo de vida
Integración directa en sistemas de control o gestión de activos y manejo intuitivo por menú guiado (en campo o desde un sistema de control)
La prueba más fácil del mundo para certificación SIL y WHG, para ahorrar tiempo y dinero
Vídeos
Gama Extended
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
