Resumen de especificaciones
-
Precisión
Sonda de varilla: +/- 2 mm (0.08")
Sonda de cable <= 15 m (49 pies):
+/- 2 mm (0.08")
Sonda de cable > 15 m (49 pies):
+/- 10 mm (0,39") -
Temperatura del proceso
-40...+150 °C
(-40...+302 °F) -
Presión de proceso absoluta / límite de sobrepresión máx.
Vacío...16bar
(Vacío...232psi) -
Máx. distancia de medición
Varilla:
4 m (13 ft) mín. DK>1,4
Cable:
20 m...25 m (66 ft...82 ft) mín. DK >1,4;
25 m...30 m (82 ft...98 ft) mín. DK >1,6;
30 m...45 m (98 ft...148 ft) mín. DK>1,9 -
Principales partes húmedas
Sonda de varilla:
316Ti, 316L, PEEK, PPS
Sonda de cable:
304, 316, 316Ti, 316L, PEEK, PPS, PA
Ámbito de aplicación

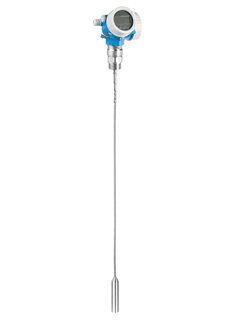

Levelflex FMP57 es el sensor para las condiciones más exigentes en aplicaciones con sólidos granulados y las más aptas para la medición en silos altos, búnkeres o acopios. Proporcionando sondas de cable de una longitud de hasta 45 m, el equipo FMP57 también es apto para mediciones en silos altos. Levelflex FMP57 por radar guiado se usa para la medición de nivel continua en materiales pulverulentos o sólidos granulados. El polvo, los ruidos de llenado, las capas de temperatura y las capas de gas no interfieren en la medición.
Versión con sonda de varilla o cable.
Conexión a proceso: rosca o brida
Temperatura: -40 a +150 °C (-40 a +302 °F)
Presión: -1 a +16 bar (-14,5 a +232 psi)
Rango de medida máximo: varilla 4 m (13 pies), cable 45 m (148 pies)
Precisión: ±2 mm (0,08")
Certificados internacionales de protección contra explosiones, SIL, homologación para la industria de construcción naval, protocolo de linealidad a 5 puntos
Ventajas
Medición fiable incluso con cambio de producto o condiciones de proceso cambiantes
Concepto de gestión de datos HistoROM para una puesta en marcha, mantenimiento y diagnóstico sencillos
La más alta fiabilidad gracias al nuevo análisis Multi-Echo Tracking
Hardware y software desarrollados según IEC 61508 hasta SIL 3
Technología Heartbeat para un funcionamiento de la planta económico y seguro durante todo el ciclo de vida
Integración directa en sistemas de control o gestión de activos y manejo intuitivo por menú guiado (en campo o desde un sistema de control)
La prueba más fácil del mundo para certificación SIL y WHG, para ahorrar tiempo y dinero
