Medición de nivel
por columna hidrostática
WaterpilotFMX21

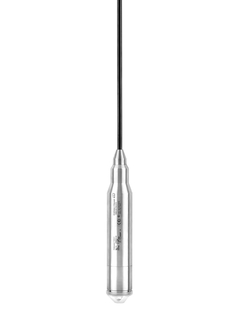

WaterpilotFMX21 ©Endress+Hauser

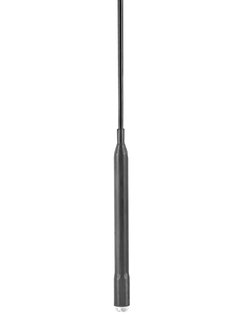

WaterpilotFMX21 ©Endress+Hauser

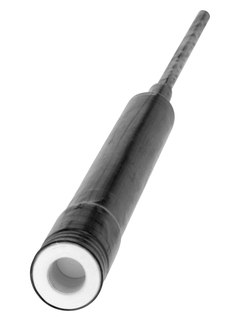

WaterpilotFMX21 ©Endress+Hauser
WaterpilotFMX21 ©Endress+Hauser

Principio de medición de presión

Sonda de nivel robusta y fiable con célula de medición cerámica y tecnología HART

El transmisor Waterpilot FMX21 con célula de medición cerámica sin aceite de relleno se usa típicamente en aplicaciones de proceso y medioambientales para medición de nivel por columna hidrostática. Con salida HART, se pueden ajustar con libertad los rangos de medición y se puede activar la medición de nivel con compensación de densidad. Está certificado para aplicaciones de agua potable y ofrece medición de temperatura integrada. Versiones para aplicaciones en aguas residuales y fangos o también está disponible para aguas saladas.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Precisión

      0.2%
      Opción: 0.1%

    • Temperatura del proceso

      -10°C...70°C
      (14°F...158°F)
      Diámetro 29mm (1.14"):
      0°C...50°C
      (32°F...122°F)

    • Rango de medición del proceso

      100mbar...20bar
      (1.5psi...300psi)

    • Máx. distancia de medición

      200m H2O
      (656 ft H2O)

    • Principales partes húmedas

      Diámetro 22mm y 42mm:
      Sello, 316L, Cerámica
      Diametro 29mm:
      Sello, PPS, Poliolefina, Cerámica
      Cable de extensión: PE, PUR, FEP

    • Celda de medición

      100mbar...20bar
      (1.5psi...300psi)

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Sensor cerámico robusto de alta pureza (99,9 % Al2O3) resistente a sobrecargas

    • Escalado flexible de 4 a 20 mA con salida HART 6.0 superpuesta

    • Máximo nivel de precisión utilizando corrección de la densidad mediante compensación de temperatura

    • Medición...

  • Ámbito de aplicación

    Tres versiones diferentes para aplicaciones en aguas potables, en aguas residuales y en aguas saladas.

    • Conexión a proceso: clamp de suspensión, prensaestopas para cable

    • Temperatura: -10 a +70 °C (14 a 158 °F)

    • Rango de medición: 0 a 20 bar / 200 m H2O (0 a...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Presión hidrostática

  • Característica

    Sonda compacta con célula cerámica para medición de nivel por columna hidrostática,

    Diámetro = 22 mm: Aplicaciones generales, agua dulce

    Diámetro = 42 mm: Aplicaciones de aguas residuales

    Diámetro = 29 mm: Aplicaciones de agua salada

  • Suministro de voltaje

    10,5...35 V CC

  • Precisión de Referencia

    0,2 %

    0,1 % (opcional)

  • Estabilidad a largo plazo

    0.1% de URL/año

  • Temperatura del proceso

    -10 °C...70 °C
    (14 °F...158 °F)
    Diámetro 29 mm (1.14"): 0 °C...50 °C
    (32 °F...122 °F)

  • Temperatura ambiente

    -10 °C...70 °C

    (14 °F...158 °F)

    Diámetro 29 mm (1.14"):

    0 °C...50 °C

    (32 °F...122 °F)

  • Celda de medición

    100mbar...20bar
    (1.5psi...300psi)

  • Conexión a proceso

    abrazadera de suspensión

    Tornillos del montaje del cable

  • Comunicación

    4...20 mA

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Aprobaciones marítimas

    GL/ABS/BV/DNV/LR

  • Aprobaciones para agua potable

    NSF/ KTW/ ACS

  • Measuring principle

    HIDROSTÁTICO

  • Característica / Aplicación

    Sonda de cable para medición de nivel hidrostático,
    con celda de cerámica
    Diámetro = 22mm:
    Aplicaciones generales, Agua potable
    Diámetro = 42mm:
    Aplicaciones para aguas residuales
    Diámetro = 29mm:
    Aplicación para agua salada
    Comunicación vía HART

  • Especialidades

    Compensación de densidad automática

    Versión sin piezas metálicas en contacto con el proceso

  • Suministro / Comunicación

    10.5 ...35V DC

  • Precisión

    0.2%

    Opción: 0.1%

  • Estabilidad a largo plazo

    0.1% de URL/año

  • Temperatura ambiente

    -10°C...70°C

    (14°F...158°F)

    Diámetro 29mm (1.14"):

    0°C...50°C

    (32°F...122°F)

  • Temperatura del proceso

    -10°C...70°C

    (14°F...158°F)

    Diámetro 29mm (1.14"):
    0°C...50°C

    (32°F...122°F)

  • Rango de medición del proceso

    100mbar...20bar
    (1.5psi...300psi)

  • Principales partes húmedas

    Diámetro 22mm y 42mm:
    Sello, 316L, Cerámica
    Diametro 29mm:
    Sello, PPS, Poliolefina, Cerámica
    Cable de extensión: PE, PUR, FEP

  • Conexión a proceso

    abrazadera de suspensión

    Tornillos del montaje del cable

  • Máx. distancia de medición

    200m H2O
    (656 ft H2O)

  • Comunicación

    4...20 mA HART

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA
    IECEx

    NSF/KTW/ACS
    GL/ABS naval

  • Aprobación marítima

    GL/ ABS/ BV/ DNV

  • Aprobaciones para agua potable

    KTW/ NSF/ ACS

  • Opciones

    Celda de medición absoluta

    Sensor de temperatura integrado Pt100, 4 hilos

    ajuste específico del cliente

    identificación de cables específica del cliente

  • Límites de la aplicación

    Celda de medición: cerámica
