Medición de la temperatura media

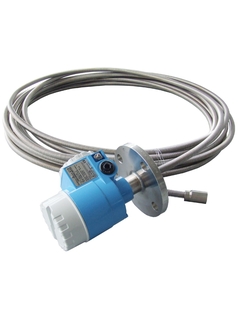

Prothermo NMT532

Medición precisa de temperaturas medias.

Prothermo NMT532 es un convertidor multiseñales intrínsecamente seguro con sensor de medición de temperaturas medias para control de inventario. Es una solución muy adecuada para una gran variedad de aplicaciones de medición de depósitos y proporciona datos constantes sobre la temperatura media mediante comunicación HART. Para aplicaciones de Custody Transfer (facturación) y medición precisa de existencias, es el equipo de monitorización más adecuado conectado a Proservo NMS5 o a NRF590 de montaje exterior al lado del depósito con medición de nivel por radar Micropilot.

Dimensionado
Cálculo de precios tras inicio de sesión y configuración

Comparar

Selección rápida

Elija entre nuestras opciones recomendadas

<%label%>
-- selected coding

-- selected label
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Ventajas
Elevada precisión
Equipo intrínsecamente seguro que proporciona la configuración eléctrica más segura posible
Compatible con FieldCare
Simple y económico
Tamaño y peso compacto
Elevado nivel de fiabilidad y fácil instalación
Sin mantenimiento

Ámbito de aplicación
Para la medición precisa de temperaturas medias.
Conexiones a proceso: bridas
Temperatura: -20 a +100 °C (-4 a +212 °F)
Distancia de medición: 18,5 m (60,6 ft)
Exactitud de medición: ±0,1 °C
Certificados internacionales de protección contra explosión

Características y especificaciones

Atrás

Details

Measuring principle

Medición de Tanque Servo / Flotante
Característica / Aplicación

Medición de alta precisión de temperatura promedio
Suministro / Comunicación

2 hilos (HART)
Precisión

+/- 0.1 grado C
Temperatura ambiente

-40 °C ... 85 °C
(-40 °F ... 185 °F)
Temperatura del proceso

-20 °C ... 100 °C
(-4 °F ... 212 °F)
Presión de proceso absoluta / límite de sobrepresión máx.

0 bar ... 0.5 bar
(0 psi ... 7.25 psi)
Principales partes húmedas

316 SUS
Conexión a proceso

DN50 PN 10 RF
ANSI 2"150 lbs. RF
Máx. distancia de medición

18.5m (60.6 pies)
Comunicación

HART digital
Certificados / Aprobaciones

ATEX
CSA
FM
Límites de la aplicación

Serpentín u otra obstrucción mecánica en el tanque: puede afectar la longitud total

Mostrar más
Mostrar menos

Measuring principle

Detector de Temperatura de Resistencia
Característica / Aplicación

High precision average temperature measurement
Máx. longitud de inmersión bajo demanda

18.5 m (60.6 ft)
Conexión a proceso

DN50 PN 10 RF

ASME 2"150 lb RF
Rango de temperatura de operación

-20 °C...100 °C

(-4 °F...212 °F)
Máx. presión de proceso (estática)

0 bar...0.5 bar

(0 psi...7.25 psi)
Precisión

+/- 0.1 °C
Aprobaciones Ex

ATEX, FM, CSA, IEC Ex, NEPSI

Mostrar más
Mostrar menos

Documentos / Manuales / Software

Tipo de descarga

Filtrar

Prothermo NMT532 Technical Information
Tank gauging

Technical Information (TI)
Prothermo NMT532 Operating Instructions
ank gauging

Manual de instrucciones (BA)
Prothermo NMT532_Operating Instructions
The Prothermo NMT532 is multi-spot Pt100 average thermometer combine
with a HART signal converter to meet the demand of temperature
measurement for inventory control applications. The NMS532 consists of
Max.6 temp. elements which have different lengths with fixed (2,3m)
interval

Manual de instrucciones (BA)
NMT532-7..... Ex461-851 Rev. 2
Control drawing of the NMT532-7..... for use in U.S.A.
Ex461-851 Rev. 2

Ex Safety Instructions (XA)
NMT532 IECEx / ATEX version
Upgraded applied standard to IEC60079-26:2014/EN60079-26:2015.
And integrated XA00584G(IECEx) and XA00586G(ATEX)

Ex Safety Instructions (XA)
Control drawing of the NMT532-7... for use in Canada Ex462-875 Rev. 2
Control drawing of the NMT532-7... for use in Canada
Ex462-875 Rev. 2

Ex Safety Instructions (XA)
Prothermo NMT532_Safety Instructions IECEx KEM 10.0058 X
Safety Instructions for Electrical Apparatus Certified for Use in
Explosion-hazardous Areas
Designation according to IECEx 02

Ex Safety Instructions (XA)
Prothermo NMT532-Safety Instructions KEMA 03 ATEX 1448 X
Safety Instructions for Electrical Apparatus Certified
for Use in Explosion-hazardous Areas
Designation according to Directive 94/9/EC

Ex Safety Instructions (XA)
Safety Instruction Prothermo NMT532
Safety instructions for Electrical Apparatus Certified for Use in
Explosion-
hazardous Areas

Ex Safety Instructions (XA)
Tank Gauging
Система коммерческого и оперативного учета продуктов
в резервуарных парках.

Competence Brochure (CP)

07/15

Ruso
DTM Single, Prothermo_NMT539(1)_HART_FW1_5z_Dev_Rev_5, 06.07.2019 (Temperature, Prothermo, 0x00B8)
HART,

DeviceCare Version: 1.06.00

Field Xpert - SMT70 Version: 1.03.00

FieldCare Version: 2.13.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
System&Gauging
Código de producto: NMT532-, NMT539-
Número Declaración: KEMA 03ATEX1448 X

Manufacturer Declaration

Inglés
System&Gauging
Código de producto: NMT532-, NMT539-
Número Declaración: KEMA 03ATEX1448 X

Manufacturer Declaration

Inglés
System&Gauging
Código de producto: NMT532-, NMT539-
Número Declaración: KEMA 03ATEX1448 X

Manufacturer Declaration

Inglés
SYSTEM
Código de producto: NMT532-
Número Declaración: EC_00539_01.17

EU Declaration

Alemán , Inglés , fr
SYSTEM
Código de producto: NMT532-
Número Declaración: EC_00539_02.17

EU Declaration

Alemán , Inglés , fr
SYSTEM
Código de producto: NMT532-, NMT539-
Región: Russia (Declaration of Conformity), Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: RU D-JP.MO10.B.06149

Miscellaneous

Ruso
SYSTEM
Código de producto: NMT532-, NMT539-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: TC BY_112 11.01. TP004 003 143

Miscellaneous

Ruso
SYSTEM
Código de producto: NMT532-, NMT539-
Entidad certificadora: KEMA

Explosion Protection

Inglés
SYSTEM
Código de producto: NMT532-, NMT539-
Región: Brazil
Entidad certificadora: TÜV
Categoría: zone 0,1
Protección: Ex ia IIB T6...T2 Ga/Gb, Ex ia IIB T6...T4 Gb

Explosion Protection

Portugués
System&Gauging
Código de producto: NMT532-, NMT539-
Entidad certificadora: KEMA

Explosion Protection

Inglés
SYSTEM
Código de producto: NMT532-, NMT539-
Región: Russia (TR CU)
Entidad certificadora: EAC
Protección: Ex ia IIB T6...T2 Ga/Gb, Ex ia IIB T6...T2 Gb

Explosion Protection

Ruso
SYSTEM
Código de producto: NMS5-, NMS531-, NMS532-, NMS534-, NMS535-, NMS536-, NMS7-, NMT532-, NMT539-
Región: India
Entidad certificadora: CC(O)E
Protección: Ex d, Ex ia

Explosion Protection

Inglés
SYSTEM
Código de producto: NMT532-, NMT539-
Protección: [Ex ia] IIB T6...T2 Ga/Gb, [Ex ia] IIB T6...T2 Gb

Explosion Protection

Ruso
SYSTEM
Código de producto: NMT532-, NMT539-
Región: USA
Entidad certificadora: FM

Explosion Protection

Inglés
SYSTEM
Código de producto: NMT532-, NMT539-
Entidad certificadora: KEMA

Explosion Protection

Inglés
System&Gauging
Código de producto: NMT532-, NMT539-
Entidad certificadora: KEMA

Explosion Protection

Inglés
SYSTEM
Código de producto: NMT532-, NMT539-
Región: Canada
Entidad certificadora: FM

Explosion Protection

Inglés
System&Gauging
Código de producto: NMT532-, NMT539-
Entidad certificadora: KEMA

Explosion Protection

Inglés
SYSTEM
Código de producto: NMT532-, NMT539-
Entidad certificadora: KEMA

Explosion Protection

Inglés
System&Gauging
Código de producto: NMT532-, NMT539-
Entidad certificadora: KEMA

Explosion Protection

Inglés
SYSTEM
Código de producto: NMT532-, NMT539-
Región: China
Entidad certificadora: NEPSI

Explosion Protection

Chino
System&Gauging
Código de producto: NMT532-, NMT539-
Entidad certificadora: KEMA

Explosion Protection

Inglés
System&Gauging
Código de producto: NMT532-, NMT539-
Entidad certificadora: KEMA

Explosion Protection

Inglés
SYSTEM
Código de producto: NMT532-, NMT539-
Región: Uzbekistan
Entidad certificadora: UZS
Número de certificado: 02.7120

Metrology

Ruso
SYSTEM
Código de producto: NMT532-, NMT539-
Entidad certificadora: Rosstandart
Número de certificado: JP.C.32.004.A_40316

Metrology

Ruso
Micropilot S, Sakura, System&Gauging
Código de producto: NMT535-, NMT532-, NMT536-, NRF560-, NRF561-, NRM570-, FMR530-, FMR531-, FMR532-, FMR533-, NMS531-, NMS536-, NMS535-, NMS534-, NMS532-
Región: Indonesia
Entidad certificadora: MIGAS
Número de certificado: MIGAS

Metrology

Inglés
Micropilot S, SYSTEM, Tankvision
Código de producto: FMR530-, FMR532-, FMR533-, FMR540-, NMT532-, NMT539-, NRF590-, NXA820-, NXA821-, NXA822-
Región: Bulgaria
Entidad certificadora: BIM (Bulgarian Institude of Metrology)
Número de certificado: 12.03.4963

Metrology

Búlgaro
SYSTEM
Código de producto: NMT532-, NMT539-
Región: Russia
Entidad certificadora: Rosstandart
Número de certificado: JP.C.32.004.A № 71208

Metrology

Ruso
SYSTEM, Tankvision
Código de producto: NMS5-, NMS7-, NMT532-, NMT539-, NRF560-, NXA820-, NXA821-, NXA822-
Región: Bulgaria
Entidad certificadora: BIM (Bulgarian Institude of Metrology)
Número de certificado: 12.04.4968

Metrology

Búlgaro

Mostrar más
Mostrar menos

Accesorios / Piezas de repuesto

???Mostrar como PDF???

Buscar

Filtrar

Order code

Specification

11
- Nr 11 Order code 017803-0043

  O-ring, electric cover, NBR

  Size: D88mm, d3mm. Material: NBR. Part: electric box, NMT. Usage: NMT532/NMT535/NMT536/NMT538/NMT539.

  Mostrar detalles Ocultar detalles
- Nr 11 Order code 017803-0044

  O-ring, terminal housing, NBR

  Size: D73mm, d3mm. Material: NBR. Part: terminal box, NMT. Usage: NMT532/NMT535/NMT536/NMT538/NMT539.

  Mostrar detalles Ocultar detalles
21
- Nr 21 Order code 70106024

  Cover, E-housing NMT532/9, M88 long type

  NMT terminal Box cover, M88, Color: E+H gray. Material: aluminium casting. Usage: NMT532/NMT539.

  Mostrar detalles Ocultar detalles
- Nr 21 Order code 017802-0008

  Cover, terminal box, Alu, NMT

  NMT terminal box cover, M73. Color: E+H gray. Material: aluminium casting. Usage: NMT532/NMT535/NMT536/NMT539.

  Mostrar detalles Ocultar detalles
31
- Nr 31 Order code 70108677

  NMT539/532Module,Exia, Temperature,v.184

  HART ID: v.184. Usage: NMT532/NMT539.

  Mostrar detalles Ocultar detalles
34
- Nr 34 Order code 58020200

  Terminal, EMC filter assembly

  Usage: NMT532/NMT539.

  Mostrar detalles Ocultar detalles

Mostrar más
Mostrar menos
