iTHERM ModuLine TT151

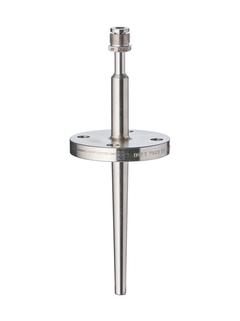

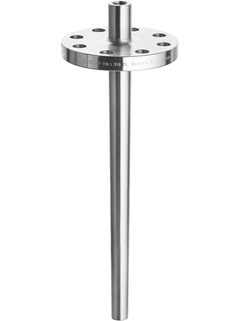

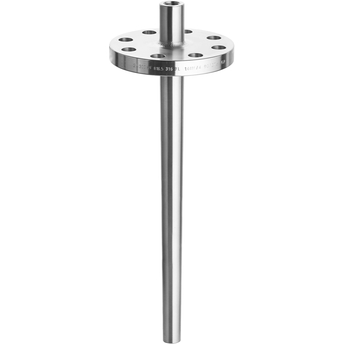

Termopozo de barra taladrada iTHERM TT151 para una amplia gama de aplicaciones industriales con condiciones de proceso exigentes ©Endress+Hauser
Termopozo de barra taladrada iTHERM TT151 para una amplia gama de aplicaciones industriales con condiciones de proceso exigentes ©Endress+Hauser

Termopozo de barra taladrada para una amplia gama de aplicaciones industriales

El diseño del termopozo se basa en las normas DIN 43772 o ASME B40.9 y además está disponible como versión universal que puede configurarse con flexibilidad. El termopozo garantiza una buena resistencia en los procesos industriales típicos. Comprende de una barra sólida taladrada con un diámetro de vástago de 9 a 50 mm. La punta puede ser recta, cónica o escalonada. El termopozo puede instalarse en una tubería o depósito del sistema mediante una selección de conexiones a proceso bridadas, en versiones roscadas o soldadas, de uso habitual.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Máx. presión de proceso (estática)

      500 bar (7.252 psi)
      Según la configuración

    • Máxima longitud de inmersión estándar

      1.500 mm

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • TT151 es un termopozo industrial estándar de barra taladrada a partir de una barra sólida

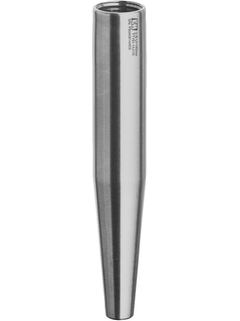

    • Configuración modular conforme a DIN 43772 o ASME B40.9 o como versión universal que ofrece una mayor flexibilidad

    • Es posible seleccionar la extensión, la longitud...

  • Ámbito de aplicación

    • Protege el sensor de temperatura frente a condiciones de estrés físico y químico

    • Gran robustez frente a condiciones de proceso exigentes

    • Rango de presión: hasta 500 bar (7252 psi)

    • Para uso en tuberías o depósitos

    • Mantenimiento y recalibración del punto de...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Termo pozo en barras

  • Característica / Aplicación

    tipo métrico

    de conformidad con el estándar ASME o DIN
    uso universal

  • Conexión principal

    rosca interna:

    M14x1,5

    M18x1,5

    M20x1,5

    M27x1,5
    1/2" NPT
    1/2" NPSM

    1/2"NPSC

    G1/2"

    G2/3"

  • Máxima longitud de inmersión estándar

    1.500 mm

  • Conexión a proceso

    Próximamente

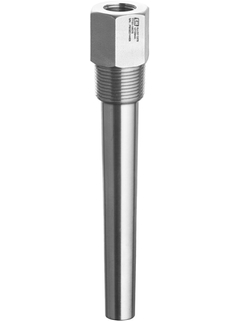

    roscada

    soldada

    con brida conforme a ASME o EN o ISO

  • Diámetro de la raíz del termopozo

    9 … 50 mm

  • Material de contacto del medio

    Amplia selección de materiales que incluye:

    316

    316L

    316Ti

    347

    310

    Hastelloy 600

    Hastelloy C276

    10CrMo9-10

    13CrMo4-5

    16Mo3

    A105

    C22.8

    Duplex

    Titan Gr.2

  • Parte terminada húmeda (Ra)

    <0,8 μm (31,50 μin)

    <1,6 μm (63,00 μin)

    Estándar DIN

  • Forma de la Punta

    Recta

    ahusada

    escalonada

    parcialmente ahusada

  • Rango de temperatura

    –200 … 1.100 °C (–328 … 2.012 °F)

    Según la configuración

  • Máx. presión de proceso (estática)

    500 bar (7.252 psi)

    Según la configuración

  • Presión a proceso máxima a 400 °C

    en función de la conexión a proceso y el material
