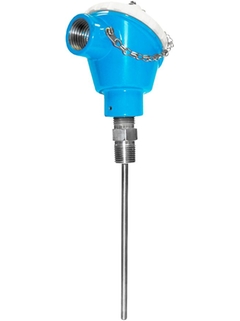

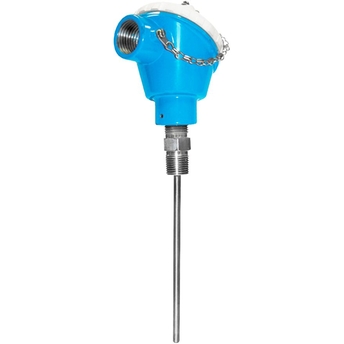

TH15
Sonda de temperatura modular, Pt100, universal para el mercado americano

©Endress+Hauser

La mejor medición de temperatura de su clase para aplicaciones generales

El dispositivo robusto es una unidad lista para usar dentro del termopozo existente e incluye varios cabezales transmisores de la carcasa para satisfacer las necesidades de aplicaciones y requerimientos de espacio. La unidad ofrece precisión y confiabilidad de medición mejoradas. Una variedad de conexiones, dimensiones y materiales (como 316L SS y Hastelloy C276) ofrecen posibilidades de aplicación flexibles.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Precisión

      clase A según IEC 60751
      clase B según IEC 60751

    • Máx. presión de proceso (estática)

      clase AA según IEC 60751
      clase A según IEC 60751
      clase B según IEC 60751

    • Rango de temperatura de operación

      PT100 WW:
      –200 °C … 600 °C
      (–328 °F … 1.112 °F)
      StrongSens:
      –50 °C … 500 °C
      (–58 °F … 932 °F)
      PT100 TF:
      –50 °C … 200 °C
      (–58 °F … 392 °F)

    • Máx. longitud de inmersión bajo demanda

      hasta 41" (1.041 mm)
      otros bajo petición

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

TH15
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
Cargando precio
Precios no disponibles temporalmente
from CHF 803.-
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Componentes adicionales

  • Ventajas

    • Gran flexibilidad gracias a un portasondas modular con cabezales de terminal estándares y longitud de inmersión personalizada

    • Una fuente comercial de soluciones para medición de temperatura. Transmisor de clase internacional con sensor integrado...

  • Ámbito de aplicación

    Los sensores de temperatura TH15 son ensambles RTD diseñados para utilizarse en todo tipo de industrias de proceso, incluido en aplicaciones exigentes, debido a su resistente diseño.
    Constan de una sonda de medición con un elemento RTD recubierto de...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Detector de Temperatura de Resistencia

  • Característica / Aplicación

    Tipo EUA industrial

    portasondas de temperatura modular

    con extensión

    destinado al uso con el termopozo actual

  • termopozo / tubo de protección

    destinado al uso con termopozo

  • Inserto / sonda

    aislamiento mineral (MI), flexible

    aislamiento de PTFE, rígido

  • Tubo de protección de diámetro exterior / Elemento de inserción

    Elemento de inserción de 1/4'' (6,35 mm)

  • Máx. longitud de inmersión bajo demanda

    hasta 41" (1.041 mm)

    otros bajo petición

  • Tubería/termopozo protector del material

    Vaina del sensor

    316/316L

  • Recubrimiento opcional

    No aplicable

  • Conexión a proceso

    Unión de la tubería de protección

    rosca exterior:

    NPT1/2"
    1-1/4"-18 UNEF

  • Forma de la Punta

    recta

  • Aspereza de la superficie Ra

    Sin definir

  • Rango de temperatura de operación

    PT100 WW:

    –200 °C … 600 °C

    (–328 °F … 1.112 °F)

    StrongSens:

    –50 °C … 500 °C

    (–58 °F … 932 °F)

    PT100 TF:

    –50 °C … 200 °C
    (–58 °F … 392 °F)

  • Máx. presión de proceso (estática)

    clase AA según IEC 60751

    clase A según IEC 60751

    clase B según IEC 60751

  • Precisión

    clase A según IEC 60751

    clase B según IEC 60751

  • Integración del transmisor de cabezal

    sí (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Aprobaciones Ex

    solo el transmisor

    FM IS

    CSA IS

    FM/CSA IS

  • Certificación

    SIL (solo el transmisor)

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • F
  • A
    • Nr A Order code TS212-

      Insert imperial iTHERM TS212

      Insert replaceable central spring load imperial version ::Fastest response times for optimal process control through iTHERM QuickSens insert. ::Maximum robustness for highest process safety through iTHERM StrongSens insert. Maximum RTD accuracy at high temperature through iTHERM HotSens insert.

    • Nr A Order code TU111-

      RTD-Insert TU111, Gen.Purp. U.S.Style

      Spare part. Spring loaded. General purpose. Pt100 Sensor comply with IEC60751 standard, alpha=0.00385.

  • F
  • F
    • Nr F Order code TA30H-

      Terminal Head TA30H

      Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  • A
    • Nr A Order code TA30R-

      Terminal Head TA30R

      Retainer for terminal block or head transmitter + optional display. Cover: screwed, optional window. Material: Stainless Steel 316L. Colour: Steel (no coating). Ambient Temp.: -50...85/130 oC (display/standard). Protection: IP66/68, NEMA4X; IP69K (housing). :: easy wiring through best accessibility. :: compact desing and low weight.

  • F
    • Order code TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code TMT71-

      iTEMP TMT71, Transmitter 4-20mA

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Order code TMT72-

      iTEMP TMT72, Transmitter HART

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

    • Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Order code TXU10-

      Configuration Kit TXU10

      for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

    • Order code READWIN-

      Readwin 2000 Operation + Read. software

    • Order code TID10-

      Display Unit Head Transmitter

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

    • Order code FXA195-

      Commubox FXA195

      Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

    • Order code TMT142E-

      Electronic TMT142E
