TR13 Sensor de temperatura modular RTD

Mostrar todos los productos: Temperatura Termómetro de resistencia (RTD)

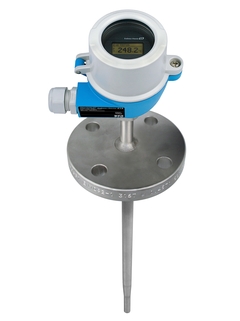

Ilustración de la termorresistencia TR13

Resumen de especificaciones

Precisión

clase A según IEC 60751
clase AA según IEC 60751
Tiempo de respuesta

según la configuración
Máx. presión de proceso (estática)

a 20 °C: 50 bar (725 psi)
Rango de temperatura de operación

PT100 TF StrongSens:
–50 °C … 500 °C
(–58 °F … 932 °F)
PT100 WW:
–200 °C … 600 °C
(–328 °F … 1.112 °F)
PT100 TF:
–50 °C … 400 °C
(–58 °F … 752 °F)
Máx. longitud de inmersión bajo demanda

hasta 10.000,00 mm (393,70")

Ver todas las especificaciones

Ámbito de aplicación

Este sensor de temperatura sólido y muy modular se utiliza en diversas aplicaciones de la mayoría de sectores industriales. Un transmisor para cabezal opcional con todos los protocolos de comunicación habituales permite su uso con unas características de exactitud y fiabilidad de medición mejoradas en comparación con otros sensores de conexión directa por cable. La diversidad de conexiones a proceso, tamaños y materiales proporciona un nivel elevado de flexibilidad y una gran variedad de posibilidades de aplicación.

Rango de aplicación universal
Rango de medición: -200 a +600 °C (-328 a 1.112 °F)
Rango de presión hasta 100 bar (1450 psi)
Grado de protección: hasta IP68

Ventajas

Alto nivel de flexibilidad gracias a su diseño modular con cabezales terminales adaptados al estándar DIN EN 50446 y longitudes de inmersión específicas para cliente
Alto nivel de compatibilidad de la electrónica introducida y diseño según DIN 43772
Cuello de extensión para proteger el transmisor para cabezal contra los sobrecalentamientos
Tiempo de respuesta rápido con boquilla reducida / con sección decreciente
Tipos de protección para uso en zonas clasificadas: seguridad intrínseca (Ex ia), sin chispas (Ex nA)
Transmisor para cabezal con facilidades de selección: salida analógica 4 a 20 mA, HART®, PROFIBUS® PA o Foundation Fieldbus™

Predecesor

TST13

TST131

Casos de éxito

Iplom aumenta la vida del catalizador, la seguridad de proceso y la eficiencia

Iplom SpA buscaba optimizar su proceso de refinación para prolongar la vida del catalizador y aumentar la seguridad en una aplicación de hidrodesulfuración (HDS) mediante un perfil de temperatura 3D preciso.
Lea la historia completa
Concepto de logística optimizada para sistemas de depósitos

Endress+Hauser implementa un concepto de logística muy eficaz en la planta de Basilea de los distribuidores de productos químicos Brenntag Schweizerhall AG.
Lea la historia completa

Simple products
Easy to select, install and operate

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos estándar
Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos de alta gama
Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos especializados
Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

¿Qué es FLEX?

Gamas FLEX	Excelencia técnica	Simplicidad
F L E X Gama Fundamental Satisfaga sus necesidades básicas de medición	Excelencia técnica	Simplicidad
F L E X Gama Lean Maneje los principales procesos fácilmente	Excelencia técnica	Simplicidad
F L E X Gama Extended Optimice sus procesos con tecnologías innovadoras	Excelencia técnica	Simplicidad
F L E X Gama Xpert Domine las aplicaciones más exigentes	Excelencia técnica	Simplicidad Variable

Más información acerca de las gamas FLEX

Termómetro

Measuring principle

Detector de Temperatura de Resistencia
Característica / Aplicación

tipo métrico
portasondas de temperatura modular
rango de aplicación universal
apto para zonas con peligro de explosión
conexión a proceso con brida
con cuello
termopozo / tubo de protección incluido (metal)
se puede utilizar con el elemento de inserción StrongSens
termopozo / tubo de protección

tubo de protección soldado
Inserto / sonda

aislamiento mineral (MI), flexible
Tubo de protección de diámetro exterior / Elemento de inserción

9,0 mm (0,35'')
11,0 mm (0,43")
12,0 mm (0,47")
14,0 mm (0,55")
15,0 mm (0,59")
Máx. longitud de inmersión bajo demanda

hasta 10.000,00 mm (393,70")
Tubería/termopozo protector del material

1.4404 (316L)
1.4571 (316Ti)
Hastelloy C276 (2.4819)
Hastelloy 600 (2.4816)
Recubrimiento opcional

Tántalo
PTFE Teflon
PVDF
Conexión a proceso

brida:
DN15 PN40 B1 (EN1092)
DN15 PN40 C (EN1092)
DN25 PN20 B1 (EN1092)
DN25 PN40 C (EN1092)
DN25 PN50 B1 (EN1092)
DN25 PN100 B2 (EN1092)
DN40 PN40 B1(EN1092)
DN50 PN40 B1 (EN1092)
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
Forma de la Punta

recta
reducida
ahusada
Aspereza de la superficie Ra

1,6 μm (63,0 μin)
Rango de temperatura de operación

PT100 TF StrongSens:
–50 °C … 500 °C
(–58 °F … 932 °F)
PT100 WW:
–200 °C … 600 °C
(–328 °F … 1.112 °F)
PT100 TF:
–50 °C … 400 °C
(–58 °F … 752 °F)
Máx. presión de proceso (estática)

a 20 °C: 50 bar (725 psi)
Precisión

clase A según IEC 60751
clase AA según IEC 60751
Tiempo de respuesta

según la configuración
Integración del transmisor de cabezal

sí (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
Aprobaciones Ex

ATEX II
ATEX IECEx
NEPSI
IECEx
EAC Ex
Certificación

Metrología Gost
SIL (solo el transmisor)

Configurar para descargar los dibujos CAD de este producto

Configurar

Buscar piezas de repuesto por número en el dibujo

- Mostrar dibujo (PDF)

Filtrar

partes adicionales
Spare parts kit ring D21/di 10xgreen,10p

partes adicionales

Referencia

71367427
partes adicionales
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces

partes adicionales

Referencia

52028179
partes adicionales
Display LC for TA20J

partes adicionales

Referencia

60017971
partes adicionales
Housing filter plastic F15, 3 pieces

partes adicionales

Referencia

71043745
partes adicionales
Fixing kit cpl.TMT8x/7x (european)

partes adicionales

Referencia

71044061
partes adicionales
Connector 4p M20/M12 150mm

partes adicionales

Referencia

71313382
partes adicionales
O-Ring 44,17x1,78 EPDM labs free black

partes adicionales

Referencia

71142762
iTHERM Insert TS111

Número de dibujo

Referencia

A

TS111-
Insert TPR100

Número de dibujo

Referencia

A

TPR100-
Coating Sheath TA730

Número de dibujo

Referencia

F

TA730-
Thermowell TW13

Número de dibujo

Referencia

E

TW13-
partes adicionales
RTD Thermometer TR88

partes adicionales

Referencia

TR88-
Terminal Head TA20A

Número de dibujo

Referencia

D

TA20A-
Terminal Head TA20B

Número de dibujo

Referencia

D

TA20B-
Terminal Head TA21E

Número de dibujo

Referencia

D

TA21E-
iTEMP TMT84, Transmitter PA

Número de dibujo

Referencia

B

TMT84-
iTEMP TMT85, Transmitter FF

Número de dibujo

Referencia

B

TMT85-
Display Unit Head Transmitter

Número de dibujo

Referencia

B

TID10-
partes adicionales
Readwin 2000 Operation + Read. software

partes adicionales

Referencia

READWIN-
partes adicionales
Commubox FXA195

partes adicionales

Referencia

FXA195-
Terminal Head TA30A

Número de dibujo

Referencia

D

TA30A-
Terminal Head TA30D

Número de dibujo

Referencia

D

TA30D-
Terminal Head TA30P

Número de dibujo

Referencia

D

TA30P-
iTEMP TMT180, Head Transmitter Pt100

Número de dibujo

Referencia

B

TMT180-
iTEMP TMT181, Head Transmitter PCP

Número de dibujo

Referencia

B

TMT181-
iTEMP TMT182, Head Transmitter HART

Número de dibujo

Referencia

B

TMT182-
iTEMP TMT82, Transmitter HART

Número de dibujo

Referencia

B

TMT82-
partes adicionales
RTD Thermometer TR13

partes adicionales

Referencia

TR13-
partes adicionales
Spare RFID TAG

partes adicionales

Referencia

XPRFID-

Thermo-conductive paste FDA-conform 30g

Referencia

71249291
Thermoconductive Paste HSC 340, 100g

Referencia

71312729
Term.block DIN B (42mm) 3 term. 5 pc

Número de dibujo

Referencia

C

71111513
Term.block DIN B (42mm) 4 term. 5 pc

Número de dibujo

Referencia

C

71111514
Term.block DIN B (42mm) 6 term. 5 pc

Número de dibujo

Referencia

C

71111515
Configuration Kit TXU10

Referencia

TXU10-
Service

Referencia

DIENST-

Selección rápida

Elija entre nuestras opciones recomendadas

Precio de venta

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
Looking for more options? Please use the configurador individual para continuar.
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

¿Busca más opciones? Utilice el configurador individual para continuar.
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TR13

Mostrar detalles Ocultar detalles

Mostrar detalles

Atrás

<%feature%>

<%coding%>

<%label%>

Añadir a la cesta

Complementos opcionales

Utilice el configurador individual para continuar.

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Configurar

Normalmente comprados juntos

Accesorios

Thermo-conductive paste FDA-conform 30g

Thermoconductive Paste HSC 340, 100g

Ver más accesorios

Productos relacionados

RN42 active barrier, wide-range power supply of loop-powered transmitters

RN42 active barrier, wide range power supply

1-channel wide range supply and active barrier for safe isolation of 4 to 20 mA standard signal circuits

Ilustración del indicador alimentado por lazo RIA15

RIA15 Indicador alimentado por lazo para señales 4…20 mA o HART®

Para la indicación de la señal de 4 … 20 mA o los valores HART® en campo o en panel.

Ver más productos relacionados

TR13Sensor de temperatura modular RTD

Tecnología común y completa para medición de temperatura en casi todos los sectores industriales

Resumen de especificaciones

Precisión

Tiempo de respuesta

Máx. presión de proceso (estática)

Rango de temperatura de operación

Máx. longitud de inmersión bajo demanda

Ámbito de aplicación

Ventajas

Predecesor

Casos de éxito

Iplom aumenta la vida del catalizador, la seguridad de proceso y la eficiencia

Concepto de logística optimizada para sistemas de depósitos

Measuring principle

Característica / Aplicación

termopozo / tubo de protección

Inserto / sonda

Tubo de protección de diámetro exterior / Elemento de inserción

Máx. longitud de inmersión bajo demanda

Tubería/termopozo protector del material

Recubrimiento opcional

Conexión a proceso

Forma de la Punta

Aspereza de la superficie Ra

Rango de temperatura de operación

Máx. presión de proceso (estática)

Precisión

Tiempo de respuesta

Integración del transmisor de cabezal

Aprobaciones Ex

Certificación

Spare parts kit ring D21/di 10xgreen,10p

Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces

Display LC for TA20J

Housing filter plastic F15, 3 pieces

Fixing kit cpl.TMT8x/7x (european)

Connector 4p M20/M12 150mm

O-Ring 44,17x1,78 EPDM labs free black

iTHERM Insert TS111

Insert TPR100

Coating Sheath TA730

Thermowell TW13

RTD Thermometer TR88

Terminal Head TA20A

Terminal Head TA20B

Terminal Head TA21E

iTEMP TMT84, Transmitter PA

iTEMP TMT85, Transmitter FF

Display Unit Head Transmitter

Readwin 2000 Operation + Read. software

Commubox FXA195

Terminal Head TA30A

Terminal Head TA30D

Terminal Head TA30P

iTEMP TMT180, Head Transmitter Pt100

iTEMP TMT181, Head Transmitter PCP

iTEMP TMT182, Head Transmitter HART

iTEMP TMT82, Transmitter HART

RTD Thermometer TR13

Spare RFID TAG

Thermo-conductive paste FDA-conform 30g

Thermoconductive Paste HSC 340, 100g

Term.block DIN B (42mm) 3 term. 5 pc

Term.block DIN B (42mm) 4 term. 5 pc

Term.block DIN B (42mm) 6 term. 5 pc

Configuration Kit TXU10

Service

RN42 active barrier, wide range power supply

Tipo de señal de entrada

Salida

Fuente de alimentación

RIA15Indicador alimentado por lazo para señales 4…20 mA o HART®

Tipo de señal de entrada

Salida

Pantalla

Fuente de alimentación

RMA42Transmisor de proceso con unidad de control

Tipo de señal de entrada

Salida

TR13

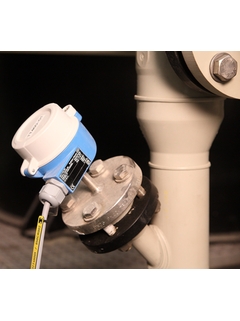

Sensor de temperatura modular RTD

RIA15
Indicador alimentado por lazo para señales 4…20 mA o HART®

RMA42
Transmisor de proceso con unidad de control

HAW569
Equipos de protección contra sobretensiones

RIA16
Indicador de campo alimentado por lazo
