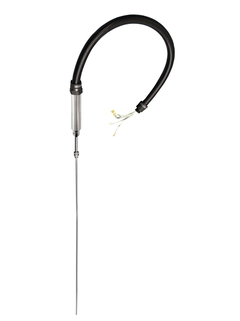

iTHERM TMS21 MultiSens Slim Multipoint

iTHERMTMS21 MultiSens Multipoint ©Endress+Hauser

Sonda de temperatura multipunto con termopar, flexible y poco invasiva para aplicaciones con productos petroquímicos y químicos

Diseñada específicamente para aplicaciones en las que es crucial que la sonda sea de pequeño tamaño y liviana. El TMS21 es muy personalizable gracias a su versatilidad. Puede monitorizar la temperatura en un gran número de puntos en una línea utilizando una única conexión a proceso. Se compone de diversos termopares de pequeño diámetro protegidos por un termopozo principal de tubo. Se encuentran disponibles dos configuraciones de producto, con o sin termopozo de tubo flexible (para el centrado axial).

Componentes adicionales

  • Ventajas

    • Elevado número de puntos de medición en un diámetro pequeño

    • Sonda para el perfil de temperatura poco invasiva

    • Fácil montaje y cableado

  • Ámbito de aplicación

    • Industria petroquímica

    • Procesos de la industria de química fina

Características y especificaciones

Atrás

Details

  • Measuring principle

    Termopar

  • Característica / Aplicación

    metric style

    imperial style

    easy-to-use

    suitable for hazardous areas

    compression fitting as process connection

    without neck

    light chemical processes

  • Cabezal de terminal

    Junction box - aluminium - as accessory

    Junction box - stainless steel - as accessory

  • termopozo / tubo de protección

    without (not intended to use with thermowell)

  • Inserto / sonda

    mineral insulated (MI), flexible

  • Diámetro exterior del tubo de protección

    6,0 mm (0,24'')

    3,2 mm (0,126")

    8,0 mm (0,31")

    9,5 mm (0,37")

    6,35 mm (1/4")

  • Máx. longitud de inmersión bajo demanda

    up to 13.000,00 mm (511,81'')

  • Protección de material tubo/termo pozo

    1.4401 (316)

    1.4435 (316L)

    1.4571 (316Ti)

    1.4541 (321)

    1.4550 (347)

    Alloy 600 (2.4816)

  • Conexión a proceso

    Compression fitting threaded 1/4"

    Compression fitting threaded 1/2"

    Compression fitting threaded 3/4"

    Compression fitting threaded 1"

    Flange as an accessory

  • Forma de la Punta

    straight

  • Rango de temperatura de operación

    Type K:

    -270 °C ...1.100 °C

    (-454 °F ...2.012 °F)

    Type J:

    -210 °C ...760 °C

    (-346 °F ...1.382 °F)

    Type N:

    -270 °C …1100 °C

    (-454 °F ...2.012 °F
    Type E:

    -40 °C …870 °C

    (-40 °F ...752 °F)

  • Máx. presión de proceso (estática)

    at 20 °C: 90 bar (1305 psi)

  • Precisión

    class 2 acc. to IEC 60584

    ASTM E230 and ANSI MC 96.1

  • Tiempo de respuesta

    t50 = 3 s

    t90 = 9 s

  • Integración del transmisor de cabezal

    yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Aprobaciones Ex

    ATEX for inserts

  • Certificación

    SIL (transmitter only)

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code TMT111-

      iTEMP TMT111,Transmitter DIN rail PCP

      Temperature transmitter,PC programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanical isolation. Fault reaction: NAMUR NE 43. Rail TH 35 IEC 60715. Width: 12.6 mm. Factory setup: Pt100, 3-wire, 0-100oC. Sensor type/connection optional selectable.

    • Order code TMT112-

      iTEMP TMT112,Transmitter DIN rail HART

      Temperature transmitter, HART protocol. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Rail IEC 60715. Width: 12.6mm. UL listed.

    • Order code TMT121-

      iTEMP TMT121,Transmitter DIN rail PCP

      Temperature transmitter, PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Rail IEC 60715. Width: 22.5mm. UL listed. GL (German Llyod) Marine.

    • Order code TMT122-

      iTEMP TMT122,Transmitter DIN rail HART

      Temperature transmitter, HART protocol. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Rail IEC 60715. Wide: 22.5mm. UL listed. GL (German Llyod) Marine.

    • Order code TMT125-

      iTEMP TMT125, Multichannel Transmitter

      Product being phased out, limited availability. Temperature transmitter. Application: RTD, TC, Ohm, mV. 8-channel. Galvanic isolation.

    • Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code TMT71-

      iTEMP TMT71, Transmitter 4-20mA

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Order code TMT72-

      iTEMP TMT72, Transmitter HART

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification: Pt100, 4-wire, 0...+100oC

    • Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

    • Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.
