Resumen de especificaciones
-
Precisión
clase 1 conforme a IEC 60584
clase 2 conforme a IEC 60584 -
Tiempo de respuesta
63 % tr = 1,3 s
-
Máx. presión de proceso (estática)
a 20 °C: 100 bar (1.450 psi)
-
Rango de temperatura de operación
Tipo T:
-270 °C ...370 °C
(-454 °F ...698 °F)
Tipo J:
-210 °C ...720 °C
(-346 °F ...1.328 °F)
Tipo E:
-270 °C ...820 °C
(-454 °F ...1.508 °F)
Tipo K:
-270 °C ... 1.150 °C
(-454 °F ...2.102 °F)
Tipo N:
-270 °C ... 1.150 °C
(-454 °F ...2.102 °F) -
Máx. longitud de inmersión bajo demanda
hasta 30" (762 mm)
otros bajo petición
Ámbito de aplicación

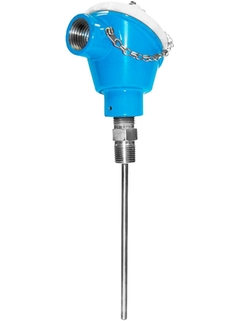

Esta sonda de temperatura altamente modular está diseñada para utilizarse en aplicaciones con entornos agresivos, por ejemplo, en centrales térmicas, refinerías o las industrias química y petroquímica. Este robusto equipo está diseñado para utilizarse en un sensor con termopozo existente. Con un transmisor para cabezal diferente, es una unidad completa lista pasa utilizarse con una exactitud de medición y fiabilidad de medición mejoradas.
Los sensores de temperatura TH55 son portasondas con termopar diseñados para utilizarse en todo tipo de industrias de proceso, incluidas las industrias pesadas, debido a su resistente diseño. Constan de una sonda de medición con un termopar con aislamiento de óxido de magnesio y un termopozo en forma de barra.
Los portasondas para sensor se pueden utilizar en procesos industriales tales como:
Industria química
La industria petroquímica
Centrales eléctricas
Refinerías
Plataformas en alta mar
Ventajas
Una tienda de adquisición de soluciones para medición de temperatura. Transmisor de clase internacional con sensor integrado preparado para aplicaciones exigentes de la industria de procesos.
¡Sáquelo de la caja e instálelo directamente!
Aislamiento galvánico mejorado en la mayoría de equipos (2 kV).
Estructura simplificada: precio competitivo, gran valor añadido. Simplicidad en los pedidos y rectificaciones. Un único código de modelo comprende el sensor, el termopozo y el portasondas transmisor para una solución completa de punto de medida.
Todos los transmisores iTEMP® proporcionan una estabilidad a largo plazo menor o igual al 0,05% anual
Gama Lean
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Casos de éxito
13 documentos
-
-
Información técnica (TI)
TI TH53, TH54 y TH55
Portasondas de termopar en termopozos con elemento de inserción con
carga por resorte y envolvente para industria de procesoEN ES 13/05/202415/02/202313/01/202131/05/201810/09/2015Idioma:
Español
Versión:
13/05/2024
Tamaño del archivo:
1.6 MB
Nombre del archivo:
TI00112RES_1724-00.pdf
-
-
-
Instrucciones breves (KA)
TH55 Compact Instructions
Thermocouple assembly
EN ES 04/02/201305/07/200708/07/200501/07/2005Idioma:
Inglés
Versión:
04/02/2013
Tamaño del archivo:
522.1 KB
Nombre del archivo:
KA00198ren_1312.pdf
-
-
-
Certificados FM/CSA (ZD)
Control Drawing CSA Intrinsically Safety, Nonincendive THxx, Txx Series, TU111, TU121, TU211, TU221
Installation Notes for Hazardous Locations
Idioma:
Inglés
Versión:
02/11/2006
Tamaño del archivo:
72.5 KB
Nombre del archivo:
160100112.pdf
-
-
-
Documentación especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglés
Versión:
14/07/2021
Tamaño del archivo:
478.5 KB
Nombre del archivo:
SD02429R09EN_0121.pdf
-
-
-
Ámbitos de actividades (FA)
Misura della temperatura
Misura della temperatura
Termometri e trasmettitori per l'industria di processoIdioma:
Italiano
Versión:
09/07/2024
Tamaño del archivo:
20.3 MB
Nombre del archivo:
FA00006Tit_2223.pdf
-
-
-
Ámbitos de actividades (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Idioma:
Alemán
Versión:
17/05/2023
Tamaño del archivo:
17.9 MB
Nombre del archivo:
FA00006Tde_2223_online.pdf
-
-
-
Ámbitos de actividades (FA)
Mesure de température
Capteurs et transmetteurs de température pour les industries de process
Idioma:
French
Versión:
20/12/2019
Tamaño del archivo:
60.9 MB
Nombre del archivo:
FA00006TFR-Mesure de temperature.pdf
-
-
-
Ámbitos de actividades (FA)
温度計
プロセス産業向けの温度計
および伝送器Idioma:
Japonés
Versión:
17/02/2020
Tamaño del archivo:
38.9 MB
Nombre del archivo:
FA00006TJA_2020.pdf
-
-
-
Ámbitos de actividades (FA)
Temperature measurement
Thermometers and transmitters for the process industry
Idioma:
Inglés
Versión:
17/05/2023
Tamaño del archivo:
18 MB
Nombre del archivo:
FA00006Ten_2223_online.pdf
-
-
-
Ámbitos de actividades (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Idioma:
Español
Versión:
20/04/2018
Tamaño del archivo:
5.5 MB
Nombre del archivo:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
partes adicionales
Referencia52028179 -
-
Display LC for TA20J
-
partes adicionales
Referencia60017971 -
-
Housing filter plastic F15, 3 pieces
-
partes adicionales
Referencia71043745 -
-
Housing cover blind, Alu + O-ring
Número de dibujoReferenciaFTMT142X-HI -
-
Housing cover cpl. for display, Alu + O-ring
Número de dibujoReferenciaFTMT142X-HL -
-
Housing cover blind, T17 316L
Número de dibujoReferenciaFTMT162X-HE -
-
Housing cover cpl. for display, T17,316L polycarbonate
Número de dibujoReferenciaFTMT162X-HF -
-
Housing cover blind, Alu + O-ring
Número de dibujoReferenciaFTMT162X-HI -
-
Housing cover cpl. for display, Alu + O-ring
Número de dibujoReferenciaFTMT162X-HL -
-
Display fitt.kit field housing (3 piece)
-
partes adicionales
Referencia71310423 -
-
Display HART5 + fitting kit + twist protection
-
partes adicionales
ReferenciaTMT142X-DA -
-
Display HART7 + fitting kit + twist protection
-
partes adicionales
ReferenciaTMT142X-DB -
-
Display fitting kit + twist protection
-
partes adicionales
ReferenciaTMT142X-DC -
-
Display HART5 + fitting kit + twist protection
-
partes adicionales
ReferenciaTMT162X-DA -
-
Display PA/FF + fitting kit + twist protection
-
partes adicionales
ReferenciaTMT162X-DB -
-
Display fitting kit + twist protection
-
partes adicionales
ReferenciaTMT162X-DC -
-
-
partes adicionales
Referencia71386275 -
-
-
partes adicionales
ReferenciaTMT162- -
-
Fixing kit cpl. TMT8x/7x USA(american)
-
partes adicionales
Referencia71044062 -
-
TC Insert TU121, General Purp, US Style
Número de dibujoReferenciaATU121- -
-
Enclosure TU401, US Style
Número de dibujoReferenciaFTU401- -
-
Terminal Head TA30H
Número de dibujoReferenciaFTA30H- -
-
Terminal Head TA30R
Número de dibujoReferenciaATA30R- -
-
Electronic TMT142E
-
partes adicionales
ReferenciaTMT142E- -
-
Housing TMT142G
Número de dibujoReferenciaFTMT142G- -
-
Electronic TMT162
-
partes adicionales
ReferenciaTMT162E- -
-
Housing TMT162
Número de dibujoReferenciaFTMT162G- -
-
Readwin 2000 Operation + Read. software
-
partes adicionales
ReferenciaREADWIN- -
-
iTEMP TMT181, Head Transmitter PCP
-
partes adicionales
ReferenciaTMT181- -
-
iTEMP TMT182, Head Transmitter HART
-
partes adicionales
ReferenciaTMT182- -
-
iTEMP TMT71, Transmitter 4-20mA
-
partes adicionales
ReferenciaTMT71- -
-
iTEMP TMT72, Transmitter HART
-
partes adicionales
ReferenciaTMT72- -
-
iTEMP TMT82, Transmitter HART
-
partes adicionales
ReferenciaTMT82- -
-
iTEMP TMT84, Transmitter PA
-
partes adicionales
ReferenciaTMT84- -
-
iTEMP TMT85, Transmitter FF
-
partes adicionales
ReferenciaTMT85- -
-
Display Unit Head Transmitter
-
partes adicionales
ReferenciaTID10- -
-
Commubox FXA195
-
partes adicionales
ReferenciaFXA195- -
-
Cable gland NPT1/2, D4.5-8.5 IP68
Referencia51006845 -
Mounting bracket SS316L, tube 1,5-3"
Referencia51007995 -
Mounting bracket,North American region standard model,stainl.steel wall/tube 2"
ReferenciaTMT162A-MA -
Cable gland NPT1/2, North American region standard model,2xD0.5 cables
ReferenciaTMT162A-MB -
Mounting bracket 2"tube V4A
ReferenciaTMT162A-MD -
Spare Parts Kit Cover TA30R
ReferenciaXPT0004- -
Configuration Kit TXU10
ReferenciaTXU10-
