Resumen de especificaciones
-
Precisión
clase A según IEC 60751
clase B según IEC 60751 -
Tiempo de respuesta
63 % tr = 2,0 s
-
Máx. presión de proceso (estática)
a 20 °C: 40 bar (580 psi)
según la configuración -
Rango de temperatura de operación
PT100 WW:
–200 °C … 600 °C
(–328 °F … 1.112 °F)
PT100 TF:
–50 °C … 200 °C
(–58 °F … 392 °F) -
Máx. longitud de inmersión bajo demanda
hasta 96" (2.439 mm)
otros bajo petición
Ámbito de aplicación

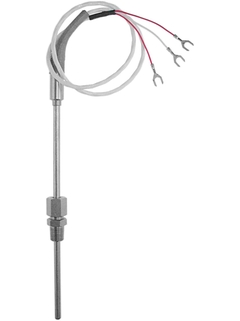

La sonda de cable del Pt100 es fácil de instalar y proporciona un gran nivel de seguridad ya que proporciona una medición de temperatura fiable y exacta en los procesos comunes. Si no hay ningún sensor de vaina adicional, el casquillo de la sonda entra directamente en contacto con el producto del proceso. Ello permite que la sonda de cable detecte cambios rápidos de temperatura con exactitud.
Los sensores de temperatura TH12 son termorresistencias (RTD) diseñadas para utilizarse en tipos de entornos tales como los procesos industriales o la automatización de procesos de fábrica. Están constituidos por una sonda de medición con un RTD, un aislante y una vaina.
Estos sensores se pueden utilizar en las aplicaciones siguientes, entre otras:
Intercambiadores de calor
Centrales energéticas y zonas de recuperación
Hornos de regeneración de carbón
Deshidratadores
Aplicaciones de gases residuales
Estaciones compresoras
Reactores de proceso
Ventajas
Alta flexibilidad gracias a una longitud de inmersión adaptada a cliente
Tiempo de respuesta rápido con boquilla reducida / con sección decreciente
Estructura simplificada: precio competitivo, gran valor añadido. Simplicidad en los pedidos y rectificaciones.
Aislamiento galvánico mejorado en la mayoría de equipos (2 kV)
