TH14
Sensor de temperatura RTD modular, para el mercado americano

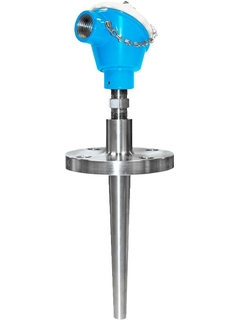

Ilustración de una termorresistencia TH14 ©Endress+Hauser

La mejor tecnología de medición de temperatura de su clase para aplicaciones generales

Esta sonda de temperatura altamente modular está diseñada para utilizarse en aplicaciones con entornos agresivos, por ejemplo, en centrales térmicas, refinerías o las industrias química y petroquímica. El robusto dispositivo, con termopozo de barra taladrada, conexión bridada en SS316 o INCONEL600 y transmisor para cabezal diferente, es una unidad completa lista pasa utilizarse con una exactitud de medición y fiabilidad de medición mejoradas.

Componentes adicionales

  • Ventajas

    • Gran flexibilidad gracias a un portasondas modular con cabezales de terminal estándares y longitud de inmersión personalizada

    • Un proveedor para todas las soluciones de medición de temperatura. Transmisor de clase internacional con sensor integrado...

  • Ámbito de aplicación

    Los sensores de temperatura TH14 son portasondas RTD instalados en termopozos y diseñados para utilizarse en todo tipo de industrias de proceso, incluido en aplicaciones exigentes, debido a su resistente diseño. Constan de una sonda de medición con un...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Detector de Temperatura de Resistencia

  • Característica / Aplicación

    Estilo EU

    ensamble de temperatura modular

    conexión a proceso de brida

    con extensión

    incluye termopozo / tubo de protección (metal)

  • Cabezal de terminal

    TA20J - SS - embutido con o sin pantalla

    TMT162 - aluminio - carcasa de campo con o sin pantalla

    TU401 - Alu - cubierta atornillada con cadena

    Polipropileno - cubierta atornillada con cadena - material listado por la FDA

  • termopozo / tubo de protección

    material en barra (perforado)

  • Inserto / sonda

    aislamiento mineral (MI), flexible

    aislamiento PTFE, rígido

  • Diámetro exterior del tubo de protección

    3/4'' (19,05 mm)

    17/16'' (26,99 mm)

    22,23 mm ... 26,99 mm

    (0,88'' ... 1,06'')

  • Máx. longitud de inmersión bajo demanda

    hasta 2.743 mm (108,00'')

  • Protección de material tubo/termo pozo

    1.4401 (316)

    1.7335 (13CrMo4-5; F-11)

    1.7380 (10CrMo9-10; F-22)

    Titan Gr2 (3.7035 )

    Monel 400

  • Recubrimiento opcional

    available on request

  • Conexión a proceso

    brida:

    ANSI 1" 150 RF (B16.5)

    ANSI 1" 300 RF (B16.5)

    ANSI 1" 600 RF (B16.5)

    ANSI 1,5" 150 RF (B16.5)

    ANSI 1,5" 300 RF (B16.5)

    ANSI 1,5" 600 RF (B16.5)

    ANSI 2" 300 RF (B16.5)

    ANSI 2" 600 RF (B16.5)

  • Forma de la Punta

    recto

    estrechado

  • Aspereza de la superficie Ra

    1,6 μm (63,0 μin.)

  • Rango de temperatura de operación

    PT 100:

    -200 °C ... 600 °C
    (-328 °F ... 1.112 °F)

  • Máx. presión de proceso (estática)

    a 20 °C: 500 bar (7.252 psi)

  • Precisión

    clase A de acuerdo a IEC 60751

    clase B de acuerdo a IEC 60751

  • Tiempo de respuesta

    dependiendo de la configuración

  • Integración del transmisor de cabezal

    si (4 … 20 mA; HART; PROFIBUS PA; FUNDACIÓN FIELDBUS)

  • Aprobaciones Ex

    Propósito General CSA

    FM IS

    CSA IS

    FM/CSA IS

  • Certificación

    SIL (sólo transmisor)

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • F
  • A
    • Nr A Order code TS212-

      Insert imperial iTHERM TS212

      Insert replaceable central spring load imperial version ::Fastest response times for optimal process control through iTHERM QuickSens insert. ::Maximum robustness for highest process safety through iTHERM StrongSens insert. Maximum RTD accuracy at high temperature through iTHERM HotSens insert.

    • Nr A Order code TU111-

      RTD-Insert TU111, Gen.Purp. U.S.Style

      Spare part. Spring loaded. General purpose. Pt100 Sensor comply with IEC60751 standard, alpha=0.00385.

  • F
  • E
  • F
    • Nr F Order code TA30H-

      Terminal Head TA30H

      Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  • A
    • Nr A Order code TA30R-

      Terminal Head TA30R

      Retainer for terminal block or head transmitter + optional display. Cover: screwed, optional window. Material: Stainless Steel 316L. Colour: Steel (no coating). Ambient Temp.: -50...85/130 oC (display/standard). Protection: IP66/68, NEMA4X; IP69K (housing). :: easy wiring through best accessibility. :: compact desing and low weight.

    • Order code TMT162E-

      Electronic TMT162

    • Order code TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, SIL2, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

    • Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Order code TMT142E-

      Electronic TMT142E

  • E
    • Order code READWIN-

      Readwin 2000 Operation + Read. software

    • Order code TID10-

      Display for head transmitter TID10

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

  • E
    • Order code TXU10-

      Configuration kit TXU10-

      for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

    • Order code FXA195-

      Commubox FXA195

      Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.
