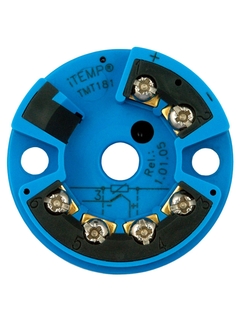

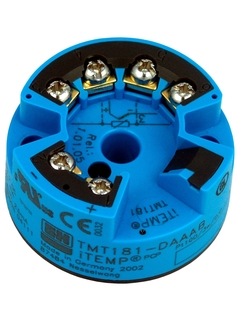

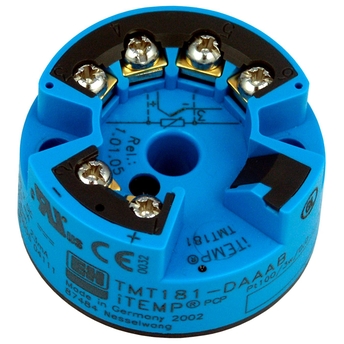

iTEMP TMT181
Transmisor de temperatura para cabezal

Transformación de las señales del sensor en señales de salida estables y estandarizadas para todos los sectores industriales

Fiabilidad, exactitud de medición y estabilidad a largo plazo insuperables en procesos críticos de todos los sectores industriales. El transmisor configurable no transmite solo las señales convertidas de las termorresistencias (RTD) y termopares (TC), también transmite señales de resistencia y tensión. La señal de salida estandarizada utilizada para las mediciones de proceso es una señal analógica de 4 a 20 mA. Configuración fácil y rápida, visualización y mantenimiento desde PC mediante el software de configuración.

Añadir a la cesta
Configurar
Seleccionar y elegir tamaño
Cálculo de precios tras inicio de sesión y configuración

Comparar

Componentes adicionales

Barrera activa RN221N con diagnóstico HART® opcional

Barrera activa con fuente de alimentación para una separación segura de circuitos de corriente de 4...20
Más información
Comparar
RIA14
Indicador de campo alimentado por lazo

Indicación de excelente legibilidad de una señal de 4…20 mA en campo para una visión general mejorada.
Más información
Comparar
RMA42
Transmisor de proceso con unidad de control

Transmisor universal, fuente de alimentación por lazo, barrera y disyuntor de seguridad ¡en un solo equipo!
Más información
Comparar
RB223
Barrera pasiva con alimentación del circuito

Barrera de uno o dos canales para separación segura de circuitos de señal estándar 4...20 mA
Más información
Comparar

Ventajas
Alta precisión en todo el rango de temperaturas ambiente
Certificado Ex para zonas con peligro de explosión: ATEX Ex ia y Ex para con atmósfera polvorienta explosiva zona 22 según
EN 50281-1; FM IS; CSA IS
Señal de fallo ante rotura del sensor o...

Mostrar más
Alta precisión en todo el rango de temperaturas ambiente
Certificado Ex para zonas con peligro de explosión: ATEX Ex ia y Ex para con atmósfera polvorienta explosiva zona 22 según
EN 50281-1; FM IS; CSA IS
Señal de fallo ante rotura del sensor o cortocircuito, acorde con NAMUR NE 43
Configuración en línea durante la medición mediante el paquete de software de configuración
Aislamiento galvánico
Simulación de salida
Certificado marítimo.

Mostrar menos

Ámbito de aplicación
Transmisor de temperatura para cabezal programable desde PC (PCP) para convertir diversas señales de entrada en una señal de salida analógica escalable de 4 a 20 mA
Entrada: termómetro de resistencia (RTD), termopar (TC), y transmisores de resistencia (Ω...

Mostrar más
Transmisor de temperatura para cabezal programable desde PC (PCP) para convertir diversas señales de entrada en una señal de salida analógica escalable de 4 a 20 mA
Entrada: termómetro de resistencia (RTD), termopar (TC), y transmisores de resistencia (Ω) y tensión (mV)
Configuración desde un PC con paquete de software de configuración (software para PC ReadWin^® 2000)

Mostrar menos

Características y especificaciones

Atrás

Details

Measuring principle

Transmisor de cabezal
Entrada

1 x RTD, TC, Ohm, mV
Salida

1 x análogo 4...20 mA
Suministro de energía auxiliar

8...35 V DC (versión estándar)

8...30 V DC (Versión Ex)
Comunicación

PCP (pc programable)
Instalación

Cabezal de terminal forma B
Precisión

(Pt100, -50...200 °C) <= 0,2 K

(Pt100, -58...392 °F) <= 0,4 °F
Aislamiento galvánico

si
Certificación

UL Ex IS, NI

Aprobación de la naval GL

GOST Ex i

ATEX II1G EEx ia IIC T4/T5/T6

FM IS,NI,Clase I,Div.1+2,Grupo ABCD

CSA IS,NI,Clase I,Div.1+2,Grupo ABCD

ATEX II3G Ex nA II T4/T5/T6

ATEX II3D

ATEX II1G EEx ia IIC T6, II3D

ATEX II3G Ex nA II T6, II3D

FM+CSA IS,NI,Clase I,Div.1+2,Grupo ABC

Propósito General CSA

NEPSI Ex ia IIC T4-T6

NEPSI Ex nA II T4-T6

Documentos / Manuales / Software

Tipo de descarga

Filtrar

Temperature head transmitter iTEMP PCP TMT 181
Universal head transmitter for resistance thermometers (RTD), thermocouples, resistance and voltage transmitters, settable using aPC, for installation in a sensor head (Form B)

Technical Information (TI)
iTEMP® PCP TMT 181 Manuale operativo
iTEMP® PCP TMT 181

Manual de instrucciones (BA)
Manual operativo ReadWin® 2000
Manual operativo ReadWin® 2000

Manual de instrucciones (BA)
ReadWin® Quick Setup
Operating Manual ReadWin® Quick Setup Temperature PC Software

Manual de instrucciones (BA)
iTEMP® TMT181 PCP Operating instructions
Temperature head transmitter

Short Instruction (KA)

08/10

Alemán , Inglés , fr
iTEMP TMT181, TMT187, TMT188 ATEX: II 1G: Ex ia IIC T6/T5/T4 Safety Instructions
Safety instructions for electrical apparatus certified for use in explosion-hazardous areas.

Ex Safety Instructions (XA)
Temperature transmitter 0ExiaIICT6...T4 X Safety Instructions
Safety Instructions EAC: 0ExiaIICT6...T4 X, iTEMP TMT181, TMT182, TMT187, TMT188 temperature transmitter

Ex Safety Instructions (XA)
iTEMP TMT181, TMT187/188, TMT182 ATEX: II 3D: Ex ia IIIC T85 °C...T120 °C Dc II 3D: Ex tc IIIC T120 °C Dc II 3G: Ex nA IIC T6...T4 Gc Safety Instructions
Safety instructions for electrical apparatus certified for use in explosion-hazardous areas.

Ex Safety Instructions (XA)
ATEX Safety instructions iTEMP®
Temperature head transmitter iTEMP® TMT181, TMT187, TMT188 Safety instructions for electrical apparatus certified for use in explosi on-hazardous areas (II 3D).

Ex Safety Instructions (XA)
ATEX Sicherheitshinweise ATEX Safety instructions
PC-programmierbarer Temperaturkopftransmitter iTEMP PCP TMT181; Montage im Anschlusskopf Form B

Ex Safety Instructions (XA)
Control Drawing FM iTEMP 181, TMT187, TMT188
Temperature head transmitter iTEMP TMT181, TMT187, TMT188 Installation Notes for hazardous locations

Certificate FM/CSA (ZD)
Control drawing FM iTEMP® TMT181, TMT187, TMT188
Temperature head transmitter iTEMP® TMT181, TMT187 TMT188 Installation Notes for hazardous locations

Certificate FM/CSA (ZD)
Control Drawing CSA iTEMP® 181, TMT187, TMT188
Temperature head transmitter iTEMP® TMT181, TMT187, TMT188 Installation Notes for hazardous locations

Certificate FM/CSA (ZD)
温度测量
过程工业用温度传感器和温度变送器

Fields of Activities (FA)

12/14

Chino
Pomiar temperatury
Czujniki i przetworniki pomiarowe do kontroli przemysłowych procesów technologicznych

Fields of Activities (FA)

10/14

Polaco
Измерение температуры
Датчики температуры и преобразователи для любых отраслей промышленности.

Fields of Activities (FA)

06/13

Ruso
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie

Fields of Activities (FA)

04/18

Alemán
Misura della temperatura
Termometri e trasmettitori per l'industria di processo

Fields of Activities (FA)

04/18

Italiano
Mesure de température
Capteurs et transmetteurs pour les industries de process

Fields of Activities (FA)

04/18

fr
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso

Fields of Activities (FA)

04/18

Español
Temperature measurement
Thermometers and transmitters for the process industry

Fields of Activities (FA)

04/18

Inglés
Catálogo Medición de Temperatura
Termómetros y transmisores para la industria de proceso

Fields of Activities (FA)

03/17

Español
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry

Fields of Activities (FA)

03/13

Inglés
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler

Fields of Activities (FA)

03/13

Turco
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли

Competence Brochure (CP)

08/11

Ruso
Инженерные решения по термометрии
Специальные решения по термометрии для химической и нефтеперерабатывающей промышленности

Competence Brochure (CP)

04/10

Ruso
A river barge makes waves
Befrag AG´s inland waterway tanker Brienzersee stationed in Birsfelden, Switzerland, transports liquid goods reliably and safely over the Rhine river.

Case Studies (CS)

01/11

Inglés
Ein Tankschiff schlägt Wellen
Solutions und Messtechnik (Füllstand und Temperatur). Problemstellung: altes Schiff wurde umgebaut zu einem modernen, alte Technikdurch neue ersetzt. E+H = Komplettlieferant: Gesamtverantwortung des Projektmanagements für Engineering-Dienstleistungen inklusive Programmierung der Steuerung und Visualisierungssystem, Lieferung der Steuerung, Lieferung der Sensoren und Inbetriebnahme des gesamten Systems. Erfasst u. visualisiert die Tankbefüllung sowie das Tankmanagement und den Tiefgang des Schiffes. Automatische Auswertung der Ladung. Vorteil: Zeitersparnis, Eliminierung von Fehlerquellen.

Case Studies (CS)

01/11

Alemán
Temperature transmitters and components (IN)
A new generation of transmitters and components offers simple operation and greater control

Innovations (IN)

03/11

Inglés
Kopftransmitter TMT181
Temperatur - Kopftransmitter (2-Draht) mit programmierbarem Messbereich und kundenspezifischer Linerarisierung, zur Montage im Anschlusskopf Form DIN B

Tender Text

12/12

Alemán
head transmitters
Código de producto: TMT181-, TMT181L- Número Declaración: HE_00462_01.17 Especificaciones del fabricante: RoHS

Manufacturer Declaration

Inglés
ACCESSORIES: TC INSERT, Process TC Heavy duty, head transmitters, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC direct in contact, Process TC General purpose
Código de producto: TPC100-, TMT82-, TMT85-, TMT84-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TSC310-, TR88-, TST310-, TMT188-, TMT182-, TMT187-, TC66-, TMT181-, TC88-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10- Número Declaración: HE_00237_01.15 Especificaciones del fabricante: Explosion protection, EMC

Manufacturer Declaration

Alemán , Inglés , Ruso
ACCESSORIES: TC INSERT, head transmitters, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Código de producto: TPC100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TMT85-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10- Número Declaración: HE_00237_02.15 Especificaciones del fabricante: Explosion protection, EMC

Manufacturer Declaration

Ruso
head transmitters
Código de producto: TMT181-, TMT187-, TMT188- Número Declaración: EC_00181_01.16

EU Declaration

Alemán , Inglés , fr
head transmitters
Código de producto: TMT181-, TMT182-, TMT187-, TMT188- Número Declaración: EC_00160_01.16

EU Declaration

Alemán , Inglés , fr
ACCESSORIES, DIN Rail Transmitter, Field transmitter, head transmitters
Código de producto: TMT127-, TMT128-, TMT142-, TMT162-, TMT180-, TMT180L-, TMT181-, TMT181L-, TMT182-, TMT182L-, TMT187-, TMT188-, TMT80-, TMT82-, TMT84-, TMT85-, OTMT127-, OTMT128-, OTMT187-, OTMT188-, OTMT80-, OTMT82-, OTMT84-, OTMT85-, TID10-, TMT111L-, TMT112-, TMT112L-, TMT121-, TMT121L-, TMT122-, TMT125- Número Declaración: EC_00567_01.17

EU Declaration

Alemán , Inglés , fr
head transmitters
Código de producto: TMT181-, TMT187-, TMT188- Número Declaración: EC_00321_01.16

EU Declaration

Alemán , Inglés , fr
DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Heavy duty, Process TC Heavy duty
Código de producto: TMT82-, TMT80-, TMT188-, TMT187-, TMT182-, TMT181-, TMT180-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC BY_112 11.01. TP020 003 126

Miscellaneous

Ruso
head transmitters
Código de producto: TMT180-, TMT181-, TMT182- Región: China Entidad certificadora: ACMA Número de certificado: MD-17038A/09/EN

Miscellaneous

Inglés
DIN Rail Transmitter, Field transmitter, head transmitters, RTD-thermometer, Process TC Heavy duty, Process RTD Heavy duty, process displays, power supply and barrier, contactors / transmitters
Código de producto: TMT85-, TMT84-, TMT82-, TMT80-, TMT188-, TMT187-, TMT182-, TMT181-, TMT180-, TMT162-, TMT142-, TMT128-, TMT127-, TMT125-, TMT122-, TMT121-, TMT112-, TMT111-, TTR35-, TTR31-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR31-, TMR35- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC № RU D-DE.AG95.B.00650

Miscellaneous

Ruso
head transmitters
Código de producto: TMT181-, TMT187-, TMT188- Región: China Entidad certificadora: NEPSI Protección: Ex nA IIC T6...T4 Gc

Explosion Protection

Chino
head transmitters
Código de producto: TMT188-, TMT187-, TMT181- Región: Europe (ATEX) Entidad certificadora: ZelmEx Categoría: II1G Protección: Ex ia IIC T6

Explosion Protection

Alemán , Inglés
head transmitters
Código de producto: TMT188-, TMT187-, TMT181- Región: USA, Canada Entidad certificadora: CSA Categoría: I/1,2/ABCD Protección: NI, IS, GP

Explosion Protection

Inglés
head transmitters
Código de producto: TMT181-, TMT187-, TMT188- Región: China Entidad certificadora: NEPSI Protección: Ex ia IIC T6...T4 Ga/Gb

Explosion Protection

Chino
head transmitters
Código de producto: TMT188-, TMT187-, TMT181- Región: USA Entidad certificadora: FM Categoría: I/1,2/ABCD Protección: NI, IS, AEx

Explosion Protection

Inglés
DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD direct in contact, Process RTD Heavy duty
Código de producto: TMT85-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT162-, TMT142-, TMT128-, TMT127-, TMT125-, TMT122-, TMT121-, TMT112-, TMT111- Región: Russia (TR CU) Entidad certificadora: EAC Protección: Ex d IIC T6...T4 Gb, Ex tb IIIC Txxx°C Db, Ex ia/d [ia] IIC T6...T4 Gb

Explosion Protection

Ruso
DIN Rail Transmitter, head transmitters, Low cost RTD General purpose, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, RTD-thermometer
Código de producto: TST90-, TST487-, TST434-, TST414-, TST410-, TST40N-, TST310-, TST187-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TMT162R-, TMT142R-, TMT82-, TMT84-, TMT111-, TMT85-, TMT127-, TMT122-, TMT121-, TMT112-, TMT180-, TMT181-, TMT182-, TMT187-, TMT80- Región: Belarus Entidad certificadora: BELGIM Número de certificado: 8859

Metrology

Ruso
DIN Rail Transmitter, head transmitters, iTEMP
Código de producto: TMT85-, TMT84-, TMT82-, TMT80-, TMT188-, TMT187-, TMT182-, TMT181-, TMT180-, TMT162-, TMT142-, TMT128-, TMT127-, TMT125-, TMT122-, TMT121-, TMT112-, TMT111- Región: Russia Entidad certificadora: Rosstandart Número de certificado: DE.C.32.004.A_56202

Metrology

Ruso
DIN Rail Transmitter, Field transmitter, Low cost RTD General purpose, Process RTD Direct contact, Process RTD Explosion proof, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process RTD direct in contact, Process TC Explosion proof, RTD complete assembly, RTD thermometer Zone "0", RTD-thermometer, head transmitters
Código de producto: TR44-, TR45-, TR47-, TR48-, TSM187-, TSM470-, TSM487-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST90-, TR15-, TMT121-, TMT122-, TMT127-, TMT128-, TMT162-, TMT180-, TMT181-, TMT182-, TMT188-, TR10-, TR11-, TR12-, TR13- Región: China Entidad certificadora: NEPSI Número de certificado: CN_SMB_2004-T180

Metrology

Chino
DIN Rail Transmitter, head transmitters, Field transmitter
Código de producto: TMT85-, TMT84-, TMT82-, TMT80-, TMT188-, TMT187-, TMT182-, TMT181-, TMT180-, TMT128-, TMT127-, TMT125-, TMT122-, TMT121-, TMT112-, TMT111-, TMT162-, TMT142- Región: Russia Entidad certificadora: Rosstandart Número de certificado: DE.C.32.004.A NO 56202/1

Metrology

Ruso
ACCESSORIES: BAR STOCK THERMOWELL, ACCESSORIES: PIPE THERMOWELL, DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Heavy duty, Process TC Heavy duty
Código de producto: TMT112-, TMT142-, TMT162-, TMT181-, TMT182-, TMT84-, TMT85-, TR61-, TR62-, TR63-, TR65-, TR66-, TMT111-, TC66-, TC65-, TC63-, TC62-, TC61-, TA576-, TA570-, TA562-, TA550-, TA535-, T82- Entidad certificadora: RM RS

Marine

Ruso
contactors / transmitters, DIN Rail Transmitter, head transmitters, RTD-thermometer
Código de producto: TTR35-, TTR31-, TMT85-, TMT84-, TMT82-, TMT188-, TMT187-, TMT181-, TMT180-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-, RS33-, RH33-, RA33-, DTT35-, DTT31- Región: Canada, USA Entidad certificadora: UL

Ordinary Location Product Safety

Inglés

Accesorios / Piezas de repuesto

Buscar

Filtrar

Order code

Specification

- Order code

  The unit is not repairable

  Mostrar detalles Ocultar detalles
- Order code 51001112

  Spare part set for TMT181/187/188/182

  (4 screws, 6 springs, 10 spring rings)

  Mostrar detalles Ocultar detalles
- Order code 51000856

  DIN rail clip

  according to IEC 60715 for temperature head transmitters.

  Mostrar detalles Ocultar detalles
- Order code TXU10-

  Configuration kit TXU10-

  for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

  Mostrar detalles Ocultar detalles
- Order code READWIN-

  Readwin 2000 Operation + Read. software

  Mostrar detalles Ocultar detalles
- Order code TAF10-

  Field housing TAF10

  Application: E+H Head transmitter. Housing: Alu IP66, 100x100x60mm.

  Mostrar detalles Ocultar detalles

Predecesor
- THT1
- TMC134
- TMC138
- TMD831

Casos de éxito

Noticias
Protección de las bombas... y de las personas

Añadir algunos sensores a un sistema de bombeo puede ayudar a obtener una ejecución más eficiente de las bombas y descubrir problemas antes de que sean demasiado graves, e incluso salvar vidas
Más información

Noticias
Nueva línea higiénica de temperatura iTHERM® TM411.

Nueva línea higiénica de temperatura de Endress+Hauser.
Más información
Próximos eventos
09.09.2019 - 13.09.2019

Formación Certificada en Ingeniería PROFIBUS DP/PA

Con la ayuda de tareas prácticas reales, aprenderá con detalle cómo funciona la tecnología de bus de campo PROFIBUS. Al final del curso, será capaz de diseñar y poner en marcha una red de bus de campo PROFIBUS.

Próximos eventos
22.10.2019 - 25.10.2019

Formación Certificada en Ingeniero PROFIBUS PA

Mediante las sesiones prácticas, aprenderá en detalle cómo funciona la tecnología de bus de campo PROFIBUS.

iTEMP TMT181
Transmisor de temperatura para cabezal

Transformación de las señales del sensor en señales de salida estables y estandarizadas para todos los sectores industriales

Componentes adicionales

Barrera activa RN221N con diagnóstico HART® opcional

RIA14
Indicador de campo alimentado por lazo

RMA42
Transmisor de proceso con unidad de control

RB223
Barrera pasiva con alimentación del circuito

Ventajas

Ámbito de aplicación

Características y especificaciones

Details

Measuring principle

Entrada

Salida

Suministro de energía auxiliar

Comunicación

Instalación

Precisión

Aislamiento galvánico

Certificación

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Predecesor

Casos de éxito

Concepto de logística optimizada para sistemas de depósitos

Velocidad y precisión ayudan a satisfacer las estrictas exigencias de calidad

Protección de las bombas... y de las personas

Nueva línea higiénica de temperatura iTHERM® TM411.

iTEMP TMT181 Transmisor de temperatura para cabezal

Transformación de las señales del sensor en señales de salida estables y estandarizadas para todos los sectores industriales

Componentes adicionales

Barrera activa RN221N con diagnóstico HART® opcional

RIA14 Indicador de campo alimentado por lazo

RMA42Transmisor de proceso con unidad de control

RB223Barrera pasiva con alimentación del circuito

Ventajas

Ámbito de aplicación

Características y especificaciones

Details

Measuring principle

Entrada

Salida

Suministro de energía auxiliar

Comunicación

Instalación

Precisión

Aislamiento galvánico

Certificación

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Predecesor

Casos de éxito

Concepto de logística optimizada para sistemas de depósitos

Velocidad y precisión ayudan a satisfacer las estrictas exigencias de calidad

Protección de las bombas... y de las personas

Nueva línea higiénica de temperatura iTHERM® TM411.

iTEMP TMT181
Transmisor de temperatura para cabezal

RIA14
Indicador de campo alimentado por lazo

RMA42
Transmisor de proceso con unidad de control

RB223
Barrera pasiva con alimentación del circuito
