TA541
Tubo de protección para sensores de temperatura

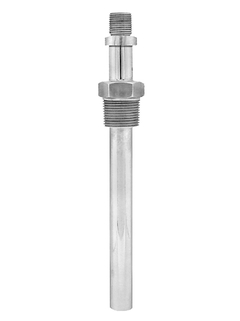

TA541
Tubo de protección para sensores de temperatura ©Endress+Hauser

Para aplicaciones con sensores de temperatura de resistencia o termopar principalmente en condiciones de proceso extremas

Este dispositivo es un tubo metálico de protección con conexión a proceso soldada roscada o embridada. La conexión de la sonda de temperatura es opcionalmente rosca métrica macho, y los tamaños dependen de de los diámetros de tubo. Se dispone para este equipo de una amplia gama de materiales y de tamaños de bridas según los estándares más comunes. Idealmente, ello permite una amplia gama de instalaciones posibles en condiciones de proceso extremas.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Máx. presión de proceso (estática)

      150 bar (2.176 psi)

    • Máxima longitud de inmersión estándar

      4.000 mm (157,48")

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • La forma de la varilla puede ser recta o reducida para obtener un tiempo de respuesta rápido

    • Está disponible una amplia gama de tamaños de tuberías, materiales y conexiones a proceso

    • La extensión, la longitud de inmersión y la longitud total pueden...

  • Ámbito de aplicación

    El TA541 es una tubería de protección estándar industrial, fabricada a partir de tuberías, con una extensión redonda y está diseñada para aplicaciones con termómetros de resistencia y termopares, principalmente en condiciones de proceso extremas.

Características y especificaciones

Atrás

Details

  • Measuring principle

    Termo pozo Fabricado

  • Característica / Aplicación

    tipo métrico

    diversas conexiones a proceso

    extensión circular

  • Conexión principal

    rosca externa:

    1/2" NPT

    3/4" NPT

    G1/2"

    G3/4"

  • Máxima longitud de inmersión estándar

    4.000 mm (157,48")

  • Conexión a proceso

    rosca:

    1/2" NPT

    3/4" NPT

    1" NPT

    M20x1,5

    brida:

    DN25 PN16 B1

    DN25 PN40 B1

    DN40 PN40 B1

    DN50 PN40 B1

    ASME 1" 150 RF

    ASME 1" 300 RF

    ASME 1" 600 RF

    ASME 1 1/2" 150 RF

    ASME 1 1/2" 300 RF

    ASME 1 1/2" 600 RF

    ASME 1 1/2" 600 RTJ

    ASME 1 1/2" 600 RTJ

    ASME 2" 300 RF

    ASME 2" 600 RF

    ASME 2" 300 RTJ

    ASME 2" 600 RTJ

  • Diámetro de la raíz del termopozo

    1/2" SCH40

    1/2" SCH80

    3/4" SCH40

    3/4" SCH80

  • Material de contacto del medio

    1.4401 (316)

  • Parte terminada húmeda (Ra)

    <1,6 μm (63,00 μin)

  • Forma de la Punta

    recta

    reducida

  • Rango de temperatura

    –200 … 650 °C (–328 … 1.202 °F)

  • Máx. presión de proceso (estática)

    150 bar (2.176 psi)

  • Presión a proceso máxima a 400 °C

    en función de la conexión a proceso
