Resumen de especificaciones
-
Máx. presión de proceso (estática)
Según la configuración hasta 100 bar
-
Máxima longitud de inmersión estándar
4.500 mm (177")
-
Máx. longitud de inmersión bajo demanda
4.500 mm (177")
Ámbito de aplicación

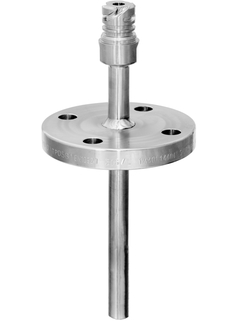

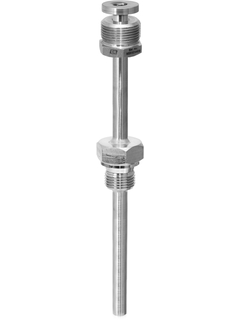

Este termopozo diseñado conforme a DIN 43772 garantiza una resistencia elevada en la mayoría de entornos propios de los procesos industriales. Está constituido por un tubo y está disponible en una amplia gama de diámetros y materiales. Una punta de termopozo de diseño especial asegura un tiempo de respuesta rápido para lograr un control de procesos más eficiente. Las fundas de protección de PTFE o tántalo pueden soportar condiciones de proceso fuertemente corrosivas. Se proporciona con múltiples conexiones a proceso: bridas, conexiones roscadas, conexiones soldadas o racores de compresión.
Protege el sensor de temperatura frente a condiciones de estrés físico y químico
Gran robustez frente a condiciones de proceso exigentes
Rango de presión: hasta 100 bar (1450 psi)
Para uso en tuberías, contenedores o depósitos
Mayor facilidad de mantenimiento (sustitución de sensores sin interrumpir el proceso) y recalibración del punto de medición
Ventajas
Configuración modular conforme a DIN 43772

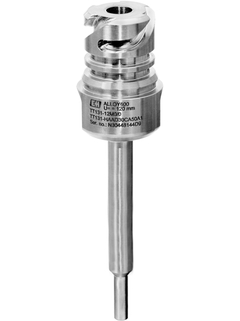

iTHERM QuickNeck: ahorro de tiempo y costes gracias a la simple recalibración sin herramientas del elemento de inserción utilizado
Es posible seleccionar las extensiones, las longitudes de inmersión y las longitudes totales de acuerdo con los requisitos de cada proceso
Está disponible una amplia gama de tamaños, materiales y conexiones a proceso
Punta especialmente diseñada para tiempos de respuesta rápidos
