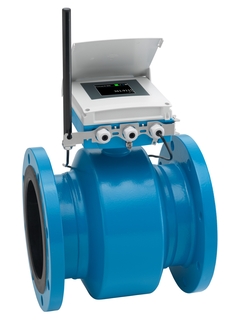

Caudalímetro electromagnético Proline Promag W 800

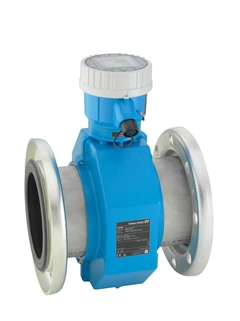

Imagen dePromagCaudalímetro electromagnético W 800/5W8C alimentado por batería para la red de distribución de agua potable ©Endress+Hauser

Proline Promag W 800: caudalímetro electromagnético alimentado por batería para redes de distribución de agua potable en regiones sin suministro de energía

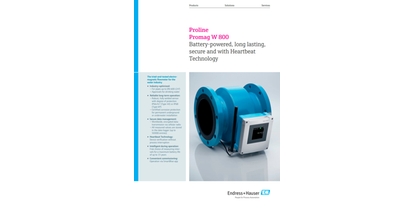

Proline Promag W 800: alimentado por batería, de larga duración, seguro y con Heartbeat Technology

El principio de medición de caudal electromagnético

Caudalímetro electromagnético alimentado por batería de larga duración, con sistema de integración y comunicación seguros

Promag W 800 es ideal para aplicaciones fuera de red en la industria del agua, incluso para la medición de caudal en instalación subterránea directa o bajo el agua. Promag 800 cubre las funciones básicas, Promag 800 Advanced ofrece la gama completa de funciones. El transmisor alimentado por batería proporciona en todo el mundo una transmisión de datos medidos sin necesidad de suministro energético adicional. Heartbeat Technology garantiza la fiabilidad de medición y la verificación en conformidad.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

Producto no disponible en este mercado

  • Resumen de especificaciones

    • Error de medición máx.

      Caudal volumétrico: ±0,5 % lect. ± 2 mm/s (±0,5 % lect. ± 0,08 in/s)

    • Rango de medición

      15 dm³/min a 2.500 m³/h (4 a 11.000 gal/min)

    • Rango de temperatura del medio

      Material del revestimiento interior de goma dura: 0 a +80 °C (+32 a +176 °F)
      Material del revestimiento interior de poliuretano: –20 a +50 °C (–4 a +122 °F)

    • Máx. presión de proceso

      PN 40, Clase 300, 20 K

    • Materiales húmedos

      Revestimiento: poliuretano, goma dura
      Electrodos: 1.4435 (316L); Hastelloy C22, 2.4602 (UNS N06022)

please wait Loading alternative products

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

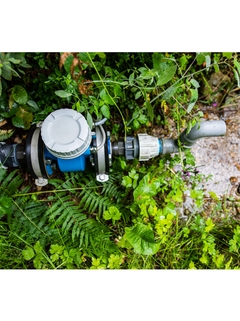

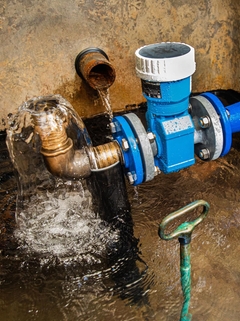

    • Con protección contra la corrosión para la instalación subterránea o el uso submarino permanente

    • Seguridad de proceso mejorada; detección de fugas con medición de caudal residual y presión

    • Medición fiable; valores medidos precisos incluso con tramo...

  • Ámbito de aplicación

    • El principio de medición bidireccional es prácticamente independiente de la presión, la densidad, la temperatura y la viscosidad

    • Diseñado para la medición en aguas y aguas residuales industriales o municipales

    Propiedades del equipo

    • Certificados...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Electromagnético

  • Título del producto

    Battery-powered flowmeter with EN ISO 12944 corrosion protection & intelligent energy efficient mode.
    For direct underground installation or permanent underwater use.
    Certified sensor for the most demanding water and wastewater applications.

  • Características del sensor

    Secure, reliable long‐term operation – robust and completely welded sensor. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts.
    International drinking water approvals. Degree of protection IP68 (Type 6P enclosure). Transmitter housing made of durable polycarbonate.

  • Características del transmisor

    No power grid required – battery lifetime of up to 15 years. Worldwide transmission of measured data and events via e-mail and SMS – integrated GSM/GPRS modem. Reliable data storage – integrated SD card.
    All in 1 housing incl. batteries & wireless modem. Measuring intervals can be adapted individually.

  • Rango de diámetro nominal

    DN 25 a 600 (1 a 24")

  • Materiales húmedos

    Revestimiento: poliuretano, goma dura
    Electrodos: 1.4435 (316L); Hastelloy C22, 2.4602 (UNS N06022)

  • Variables medidas

    Caudal volumétrico

  • Error de medición máx.

    Caudal volumétrico: ±0,5 % lect. ± 2 mm/s (±0,5 % lect. ± 0,08 in/s)

  • Rango de medición

    15 dm³/min a 2.500 m³/h (4 a 11.000 gal/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 20 K

  • Rango de temperatura del medio

    Material del revestimiento interior de goma dura: 0 a +80 °C (+32 a +176 °F)
    Material del revestimiento interior de poliuretano: –20 a +50 °C (–4 a +122 °F)

  • Rango de temperatura ambiente

    Material de la brida acero al carbono: –10 a +60 °C (14 a +140 °F)
    Material de la brida acero inoxidable: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    Estándar: acero al carbono con barniz protector, completamente soldado
    Caja de conexiones del sensor: policarbonato

  • Material de la cubierta del transmisor

    Policarbonato

  • Grado de protección

    Versión compacta: IP 66/67, carcasa tipo 4X
    Versión remota del sensor (estándar); IP 66/67, carcasa tipo 4X
    Versión remota del sensor (opcional): IP 68, carcasa tipo 6P, con barniz protector conforme a EN ISO 12944 C5‐M/Im1/Im2/Im3.
    Versión remota del transmisor: IP 66/67, carcasa tipo 4X

  • Pantalla/Operación

    Indicador retroiluminado de 4 líneas con control óptico (configuración desde el exterior)
    Es posible llevar a cabo la configuración mediante indicador local y software de configuración; Acceso remoto a los datos mediante correo electrónico y SMS

  • Salidas

    Salida de pulsos/conmutación (pasiva)

  • Entradas

    Entrada de estado

  • Comunicación digital

    GSM/GPRS

  • Suministro de energía

    Interna:
    Baterías según 3,6 VCC Externa:
    100 a 240 VCA (44 a 66 Hz)/12 a 60 VCC

  • Aprobaciones para áreas peligrosas

    Ninguno

  • Aprobaciones y certificados metrológicos

    3.1 sobre materiales, calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)

  • Certificados y aprobaciones de presión

    CRN

  • Aprobaciones higiénicas y certificados

    Certificado para uso en agua potable: ACS, KTW/W270, NSF 61, WRAS BS 6920

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 31
    • Nr 31 Order code 71484378

      Kit power supply,100-240VAC/19-30VDC

      Usage: Promag 800(C), (C) = generation index C, transmitter housing.

  • 40
    • Nr 40 Order code 71484379

      Kit connec. board external power supply

      Usage: Promag 800(C), (C) = generation index C, transmitter housing.

  • 41
    • Nr 41 Order code 71484380

      Kit connection board I/O-modules, 800(C)

      Usage: Promag 800(C), (C) = generation index C, transmitter housing.

  • 38
    • Nr 38 Order code 71484382

      Kit S+T-DAT, compact, Promag 800(C)

      Electronic storage module unprogrammed Usage: Promag 800(C), (C) = generation index C. Consists of: S+T-DAT.

  • 42
    • Nr 42 Order code 71484383

      Kit connection board + S+T-DAT, remote

      Electronic storage module unprogrammed Usage: Promag 800(C), (C) = generation index C. transmitter housing. Consists of: S+T-DAT.

  • 37
    • Nr 37 Order code 71484384

      Kit circuit + battery carrier, 800(C)

      Usage: Promag 800(C), (C) = generation index C, transmitter housing. Consists of: circuit carrier electronic, support with hinge, cover to power output, cover to circuit carrier electronic.

  • 46
    • Nr 46 Order code 71484385

      Kit electronic-ribbon cable, 800(C)

      Usage: Promag 800(C), (C) = generation index C, transmitter housing.

  • 45
    • Nr 45 Order code 71484386

      Kit terminal, power supply

      Usage: Promag 800(C), (C) = generation index C, transmitter housing. Consists of: 1x connecting terminal pluggable 3-Pol., 2x connecting terminal pluggable 4-Pol.

    • Nr 45 Order code 71484387

      Kit terminal, external power supply

      Usage: Promag 800(C), (C) = generation index C, transmitter housing. Consists of: 2x connecting terminal pluggable 4-Pol.

  • 83
    • Nr 83 Order code 71496693

      Kit antenna complete, Promag 800(C)

      Usage: Promag 800(C), (C) = generation index C, transmitter housing. Consists of: antenna, connection cable in the transmitter, assembly material.

  • 44
    • Nr 44 Order code 71488161

      Kit connection board, remote, sensor W

      Usage: Promag 800(C), (C) = generation index C, Sensor connection housing. Consists of: connection board.

  • 20
    • Nr 20 Order code 71408508

      Kit cover, polycarb., 500 digital,800(C)

      Usage: Promag/Promass/Prosonic Flow/t-mass 500 digital, Promag 800(C), (C) = generation index C, transmitter housing polycarbonate. Consists of: cover polycarbonate complete, O-Ring 196,44x3,53 VMQ, default and -50oC/-58oF, wire with screw lock 1,5x150.

  • 70
    • Nr 70 Order code 71278077

      Kit 10 cover gasket, polycarbonate

      Usage: Promag/Promass/Prosonic Flow/t-mass 500 digital, Promag 400/800(C), (C) = generation index C, transmitter housing polycarbonate. Consists of: 10x O-Ring 196,44x3,53 VMQ.

  • 24
    • Nr 24 Order code 71228796

      Kit cover, remote, Alu

      Usage: Promag 10/500, Promag/Promass/Prosonic Flow/t-mass 500 digital, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: cover Alu, O-Ring 113,90x3,53 HNBR.

    • Nr 24 Order code 71188176

      Kit cover plastic, remote, Promag L/P/W

      Usage: Promag 10/400/500/800, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: cover plastic coated, O-Ring 91,67 x 3,53 FKM.

    • Nr 24 Order code 71188176

      Kit cover plastic, remote, Promag L/P/W

      Usage: Promag 10/400/500/800, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: cover plastic coated, O-Ring 91,67 x 3,53 FKM.

    • Nr 24 Order code 71188176

      Kit cover plastic, remote, Promag L/P/W

      Usage: Promag 10/400/500/800, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: cover plastic coated, O-Ring 91,67 x 3,53 FKM.

    • Nr 24 Order code 71188176

      Kit cover plastic, remote, Promag L/P/W

      Usage: Promag 10/400/500/800, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: cover plastic coated, O-Ring 91,67 x 3,53 FKM.

  • 72
    • Nr 72 Order code 71188179

      Kit cover gasket, plastic, Promag L/P/W

      Usage: Promag 10/400/500/800, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: 10x O-Ring 91,67 x 3,53 FKM.

    • Nr 72 Order code 71188179

      Kit cover gasket, plastic, Promag L/P/W

      Usage: Promag 10/400/500/800, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: 10x O-Ring 91,67 x 3,53 FKM.

    • Nr 72 Order code 71188179

      Kit cover gasket, plastic, Promag L/P/W

      Usage: Promag 10/400/500/800, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: 10x O-Ring 91,67 x 3,53 FKM.

    • Nr 72 Order code 71188179

      Kit cover gasket, plastic, Promag L/P/W

      Usage: Promag 10/400/500/800, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: 10x O-Ring 91,67 x 3,53 FKM.

  • 71
    • Nr 71 Order code 71488158

      Kit interface gaskets, W DN25-1200

      Usage: Promag 800(C), (C) = generation index C, transmitter housing. Consists of: gasket VMQ for interface, O-Ring 29,87x1,78 HNBR for sensor plug.

    • Nr 71 Order code 71488159

      Kit interface gaskets, WG DN<=300

      Usage: Promag 800(C), (C) = generation index C, transmitter housing. Consists of: O-Ring 69,44x3,53VMQ for interface, O-Ring 29,87x1,78 HNBR for sensor plug.

  • 73
    • Nr 73 Order code 71228798

      Kit housing gaskets, remote, Alu

      Usage: Promag 10/500, Promag 500 digital, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: O-Ring 113,90x3,53 HNBR for cover, gasket EPDM for housing/sensor L/P/W, O-Ring 29,87x1,78 HNBR for sensor plug.

    • Nr 73 Order code 71488160

      Kit housing gaskets, remote, WG DN<=300

      Usage: Promag 800(C), (C) = generation index C, sensor connection housing. Consists of: O-Ring 113,90X3,53HNBR for cover, O-Ring 69,44x3,53HNBR for housing/sensor O-Ring 29,87x1,78 HNBR for sensor plug.

  • 13
    • Nr 13 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass, Promag/Promass 500, Promag 10, Promag/Promass/Prosonic Flow/t-mass 500 digital, Promag 400/800(C), (C) = generation index C, sensor connection housing. Consists of: cover clamp, screw M4x16.

    • Order code 71183755

      Kit potting comp.,IP68,Promag400/500/800

      Consists of: Cartridge Silicone caoutchouc Silgel612. Mixing tube for cartridge.

    • Order code 71183755

      Kit potting comp.,IP68,Promag400/500/800

      Consists of: Cartridge Silicone caoutchouc Silgel612. Mixing tube for cartridge.

    • Order code 71183755

      Kit potting comp.,IP68,Promag400/500/800

      Consists of: Cartridge Silicone caoutchouc Silgel612. Mixing tube for cartridge.

    • Order code 71183755

      Kit potting comp.,IP68,Promag400/500/800

      Consists of: Cartridge Silicone caoutchouc Silgel612. Mixing tube for cartridge.

    • Order code 71504536

      Set battery housing, Promag 800

      Usage: External battery housing w/o Battery Promag W 800 Transmitter Advanced

  • 49
