Caudalímetro Coriolis Cubemass

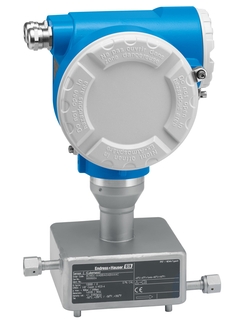

Imagen Caudalímetro Coriolis Cubemass / 8CM para medir cantidades más pequeñas de líquidos y gases ©Endress+Hauser

Cubemass - El caudalímetro Coriolis  para medir pequeñas cantidades de líquidos y gases

El principio de medición del caudalímetro Coriolis

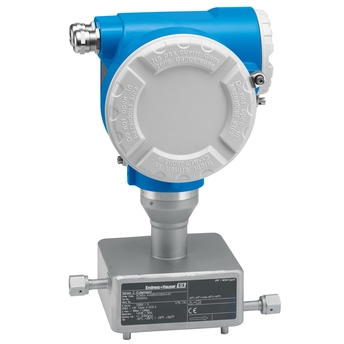

  • Imagen Caudalímetro Coriolis Cubemass / 8CM para medir cantidades más pequeñas de líquidos y gases

El sensor compacto para las cantidades más pequeñas de fácil integración en el sistema.

Cubemass es el sensor probado para la medición de caudales pequeños en plataformas, bancos de prueba y robótica industrial, p. en aplicaciones como lacado o acabado de superficies. Ni la alta presión ni las condiciones de flujo alterno comprometen su precisión. Los fabricantes de equipos valoran a Cubemass como un sensor compacto de Coriolis.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Error de medición máx.

      Flujo másico (líquido): ±0.1 %
      Flujo volumétrico (líquido): ±0.1 %
      Flujo másico (gas): ±0.5 %
      Densidad (líquida): ±0.0005 g/cm3

    • Rango de medición

      0 a 1000 kg/h (0 a 37 lb/min)

    • Rango de temperatura del medio

      –50 a +200 °C (–58 a +392 °F)

    • Máx. presión de proceso

      PN 40, Clase 300, 10K, 400 bar (5800 psi)

    • Materiales húmedos

      Tubo de medición: 1.4539 (904L)
      Conexión: 1.4539 (904L); 1.4404 (316/316L)

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

8CM
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
Cargando precio
Precios no disponibles temporalmente
from CHF 803.-
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

  • Ventajas

    • Medición precisa de las cantidades más pequeñas de líquidos y gases.

    • Instalación que ahorra espacio: diseño compacto de tubo único

    • Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida

    • Adecuado para deslizamiento - sensor de peso ligero

    • ...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Medición precisa de las cantidades más pequeñas de líquidos y gases.

    Propiedades del equipo

    • Diámetro nominal: DN 1 a 6 (1/24 a...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Título del producto

    Compact sensor for smallest quantities with easy system integration.
    Measuring accurately smallest quantities of liquids and gases.

  • Características del sensor

    Space-saving installation – compact single-tube design. Fewer process measuring points – multivariable measurement (flow, density, temperature). Suitable for skids – lightweight sensor.
    Nominal diameter: DN 1 to 6 (¹⁄₂₄ to ¹⁄₄"). Process pressure up to 400 bar (5800 psi). Medium temperature up to +200 °C (+392 °F).

  • Características del transmisor

    Cost savings – very low power consumption. Fast commissioning – pre-configured devices. Automatic recovery of data for servicing.
    Robust transmitter housing. Modbus RS485. Pulse output.

  • Rango de diámetro nominal

    DN 1 a 6 (¹⁄₂₄ a ¹⁄₄")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L)
    Conexión: 1.4539 (904L); 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

  • Error de medición máx.

    Flujo másico (líquido): ±0.1 %
    Flujo volumétrico (líquido): ±0.1 %
    Flujo másico (gas): ±0.5 %
    Densidad (líquida): ±0.0005 g/cm3

  • Rango de medición

    0 a 1000 kg/h (0 a 37 lb/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 10K, 400 bar (5800 psi)

  • Rango de temperatura del medio

    –50 a +200 °C (–58 a +392 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática

  • Grado de protección

    IP67, caja tipo 4X

  • Pantalla/Operación

    Sin operación local
    Posible configuración vía herramientas de operación

  • Salidas

    Salida de interruptor/pulso/frecuencia (pasivo), pulso desfasado por fase

  • Entradas

    Ninguno

  • Comunicación digital

    Modbus RS485

  • Suministro de energía

    DC 10 a 30 V
    AC 20 a 28 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, NEC/CEC, NEPSI

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, CRN

  • Aprobaciones y certificados metrológicos

    3.1 sobre materiales

  • Certificados y aprobaciones de presión

    CRN

  • Measuring principle

    Coriolis

  • Título del producto

    Compact sensor for smallest quantities with easy system integration.
    Measuring accurately smallest quantities of liquids and gases.

  • Características del sensor

    Space-saving installation – compact single-tube design. Fewer process measuring points – multivariable measurement (flow, density, temperature). Suitable for skids – lightweight sensor.
    Nominal diameter: DN 1 to 6 (¹⁄₂₄ to ¹⁄₄"). Process pressure up to 400 bar (5800 psi). Medium temperature up to +200 °C (+392 °F).

  • Características del transmisor

    Cost savings – very low power consumption. Fast commissioning – pre-configured devices. Automatic recovery of data for servicing.
    Robust transmitter housing. Modbus RS485. Pulse output.

  • Rango de diámetro nominal

    DN 1 a 6 (¹⁄₂₄ a ¹⁄₄")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L)
    Conexión: 1.4539 (904L); 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

  • Error de medición máx.

    Flujo másico (líquido): ±0.1 %
    Flujo volumétrico (líquido): ±0.1 %
    Flujo másico (gas): ±0.5 %
    Densidad (líquida): ±0.0005 g/cm3

  • Rango de medición

    0 a 1000 kg/h (0 a 37 lb/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 10K, 400 bar (5800 psi)

  • Rango de temperatura del medio

    –50 a +200 °C (–58 a +392 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática

  • Grado de protección

    IP67, caja tipo 4X

  • Pantalla/Operación

    Sin operación local
    Posible configuración vía herramientas de operación

  • Salidas

    Salida de interruptor/pulso/frecuencia (pasivo), pulso desfasado por fase

  • Entradas

    Ninguno

  • Comunicación digital

    Modbus RS485

  • Suministro de energía

    DC 10 a 30 V
    AC 20 a 28 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, NEC/CEC, NEPSI

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, CRN
