Proline Promag 53E
Caudalímetro electromagnético

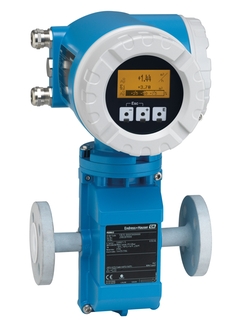

Caudalímetro electromagnético - Proline Promag 53E ©Endress+Hauser

El principio de medición de caudal electromagnético

El caudalímetro económico con integración flexible en el sistema

Promag E es un sensor optimizado para aplicaciones básicas de la industria química. Es la solución más económica para nuestros clientes de la industria química. Combinado con el transmisor Promag 53 con pantalla táctil, indicador de cuatro líneas de texto y funciones ampliadas como opciones de software para llenado y dosificación, limpieza de electrodos o diagnósticos avanzados, Promag 53E proporcina la máxima exactitud en las tareas de medición más complejas y exigentes. Promag 53E está disponible en versión compacta o remota.

  • Ventajas

    • Sensor económico – la solución ideal para unos requisitos básicos

    • Ahorro energético en la medición de caudal – sin pérdida de carga debido a un estrangulamiento en la sección transversal de la tubería

    • No precisa mantenimiento.

    • Calidad – software para...

  • Ámbito de aplicación

    • El principio de medición bidireccional es prácticamente independiente de la presión, densidad, temperatura y viscosidad

    • Apto para todo tipo de aplicaciones básicas de las industrias química y de proceso

    Propiedades del equipo

    • Diámetro nominal: máx. DN 600...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Electromagnético

  • Encabezado del producto

    El medidor de flujo económico con una integración de sistema flexible. Completamente apropiado para aplicaciones básicas en la industria química y de proceso.

  • Características del sensor

    Sensor rentable – solución ideal para requerimientos básicos. Medición de flujo ahorrador de energía – sin pérdida de presión debido a constricción en la sección transversal. Libre de mantenimiento – sin partes móviles. Diámetro nominal: máx. DN 600 (24"). Aprobación Ex para la Zona 2.

  • Características del transmisor

    Calidad – software para el llenado & dosificación, densidad, limpieza de electrodo y también diagnósticos avanzados. Cálculo fácil – totalizadores bidireccionales. Recuperación automática de datos para servicio. pantalla de 4 líneas retro iluminado con control táctil. Dispositivo en versión compacta o remota.

  • Rango de diámetro nominal

    DN 15 a 600 (½ a 24")

  • Materiales húmedos

    Recubrimiento: PTFE
    Electrodos: 1.4435 (316L); Aleación C22, 2.4602 (UNS N06022); Tantalio

  • Variables medidas

    Flujo volumétrico, flujo másico

  • Máx. error medido

    flujo volumétrico: ±0.2 % de la medida ± 2 mm/s (0.08 pulg/s)

  • Rango de medición

    4 dm³/min a 9600 m³/h (1 a 44 000 gal/min)

  • Máx. presión de proceso

    PN 40, Clase 150, 20K

  • Rango de temperatura del medio

    –10 a +110 °C (+14 a +230 °F)

  • Rango de temperatura ambiente

    –10 a +60 °C (+14 a +140 °F)

  • Material de carcaza del sensor

    AlSi10Mg recubrimiento; acero de carbón con recubrimiento protector

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática

  • Grado de protección

    Versión compacta: IP67, caja tipo 4X
    Sensor versión remota (estándar): IP67, caja tipo 4X
    Sensor versión remota (opción): IP68, caja tipo 6P
    Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 4 líneas con control táctil
    (operación desde el exterior)
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    4 salidas modulares:
    0‐20 mA (activa)/4-20 mA (activa/pasiva)
    Salida de pulso/frecuencia (pasiva)
    Salida de relés
    Salida de conmutación (pasiva)

  • Entradas

    2 entradas modulares:
    Entrada de estado
    0-20 mA (activo) / 4-20 mA (activo/pasivo)

  • Comunicación digital

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, MODBUS RS485, EtherNet/IP

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Aprobaciones y certificados metrológicos

    material 3.1, calibración realizada en instalaciones para calibración acreditadas (de acuerdo a ISO/IEC 17025)

  • Certificados y aprobaciones de presión

    PED

  • Certificados del material

    material 3.1
