Proline Promag P 500
Caudalímetro electromagnético

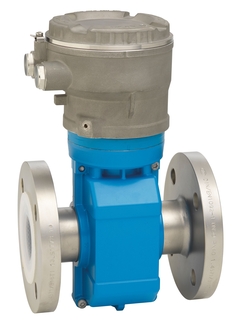

Imagen de Caudalímetro electromagnético Proline Promag P 500 / 5P5B para la industria química ©Endress+Hauser

Proline Promag P 500 para la industria química

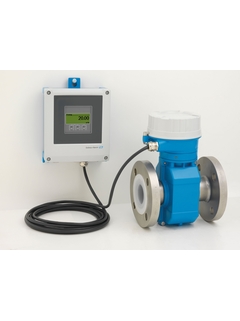

Foto de Proline Promag P 500 / 5P5B para las industrias química y de agua y aguas residuales ©Endress+Hauser

Proline Promag P 500 para las industrias del tratamiento de aguas y aguas residuales

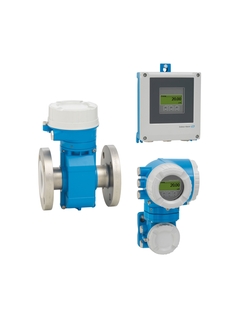

Imagen de Caudalímetro electromagnético Proline Promag P 500 / 5P5B para la industria química ©Endress+Hauser

Proline Promag P 500 para la industria química

Principio de medición electromagnética para caudal

Heartbeat Technology explicada de forma simple (3'14")

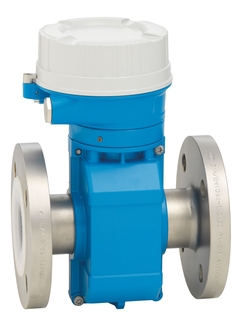

  • Imagen de Caudalímetro electromagnético Proline Promag P 500 / 5P5B para la industria química

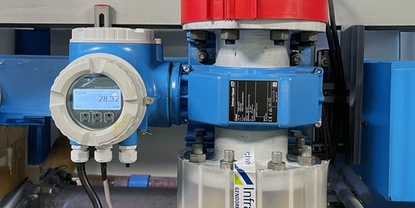

  • Foto de Proline Promag P 500 / 5P5B para las industrias química y de agua y aguas residuales
  • Imagen de Caudalímetro electromagnético Proline Promag P 500 / 5P5B para la industria química

Caudalímetro de alta temperatura para aplicaciones de proceso como versión remota con hasta 4 E / S

Promag P está destinado a aplicaciones químicas y de proceso con líquidos corrosivos y las temperaturas más elevadas de producto. Con su innovador transmisor remoto, el Promag P 500 maximiza la flexibilidad de instalación y la seguridad de operación en entornos exigentes. La Heartbeat Technology garantiza el cumplimiento de las normas y la seguridad del proceso en todo momento.

Componentes adicionales

  • Ventajas

    • Aplicaciones diversas– una amplia variedad de materiales de las partes en contacto con el medio

    • Ahorro energético en la medición de caudal – sin caída de presión debido a su diseño correspondiente al diámetro de la tubería

    • Sin necesidad de mantenimiento...

  • Ámbito de aplicación

    • La medición bidireccional de medición es prácticamente independiente de la presión, densidad, temperatura y viscosidad

    • Destinado a aplicaciones químicas y de proceso con líquidos corrosivos y unas temperaturas elevadas del producto

    Propiedades del equipo

    • ...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Electromagnético

  • Encabezado del producto

    El medidor de flujo para las temperaturas de medio más altas, como versión remota con hasta 4 I/Os. Dedicado para aplicaciones de proceso y químicas con líquidos corrosivos y altas temperaturas de medio.

  • Características del sensor

    Aplicaciones versátiles - amplia variedad de materiales húmedos. Medición de flujo ahorrador de energía - sin pérdida de presión debido a constricción transversal. Libre de mantenimiento - sin partes móviles. Diámetro nominal: máx. DN 600 (24"). Todas las aprobaciones comunes Ex.

  • Características del transmisor

    Acceso completo a información de diagnóstico y procesos - numerosos I/Os libremente combinables y fieldbuses. Complejidad y variedad reducida - funcionalidad libremente configurable de I/O. Verificación integrada - Tecnología Hearbeat. Versión remota con hasta 3 I/Os. Display retro iluminado con controles táctiles y acceso WLAN.

  • Rango de diámetro nominal

    DN 15 a 600 (½ a 24")

  • Materiales húmedos

    Recubrimiento: PFA; PTFE
    Electrodos: 1.4435 (316L); Aleación C22, 2.4602 (UNS N06022); Tantalio; Platino;
    Titanio; Dúplex 1.4462 (UNS S31803)

  • Variables medidas

    Flujo volumétrico, conductividad, flujo másico

  • Máx. error medido

    Flujo volumétrico (estándar): ±0.5 % o. ± 1 mm/s (0.04 in/s)

    Flujo volumétrico (opcional) ±0.2 % o. ± 2 mm/s (0.08 in/s)

  • Rango de medición

    4 dm³/min a 9600 m³/h (1 gal/min a 44 000 gal/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 20K

  • Rango de temperatura del medio

    Material del recubrimiento PFA: –20 a +150 °C (–4 a +302 °F)
    Material del recubrimiento PFA de alta temperatura: –20 a +180 °C (–4 a +356 °F)
    Material del recubrimiento PTFE: –40 a +130 °C (–40 a +266 °F)

  • Rango de temperatura ambiente

    Material de brida acero al carbón: –10 a +60 °C (+14 a +140 °F)
    Material de brida acero inoxidable: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    DN 15 a 300 (½ a 12""): recubrimiento AlSi10Mg
    DN 350 a 600 (14 a 24""): Acero al carbón con barniz protector
    Carcasa de conexión del sensor (estándar): recubrimiento AlSi10Mg
    Carcasa de conexión del sensor (opcional): 1.4409 (CF3M) similar a 316L

  • Material de la cubierta del transmisor

    Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; Policarbonato

  • Grado de protección

    Sensor versión remota (estándar): IP66/67, Gabinete tipo 4X
    Sensor versión remota (opcional): IP69K. Transmisor versión remota: IP66/67, Gabinete tipo 4X

  • Pantalla/Operación

    Display retro iluminado de 4 líneas con control táctil (operación desde afuera)
    Posible configuración vía el display local y las herramientas de operación

  • Salidas

    4 salidas:
    4-20 mA HART (activo/pasivo)
    4-20 mA WirelessHART
    4-20 mA (activo/pasivo)
    Salida de pulso/frecuencia/interruptor (activa/pasiva)
    Salida de pulso doble (activa/pasiva)
    Salida de relevador

  • Entradas

    Entrada de estatus
    Entrada 4-20 mA

  • Comunicación digital

    HART, HART inalámbrico, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, Ethernet/IP, PROFINET

  • Suministro de energía

    DC 24 V
    AC 100 a 230 V
    AC 100 a 230 V / DC 24 V (área no peligrosa)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • Seguridad del producto

    CE, C-TICK, EAC

  • Seguridad Funcional

    Seguridad funcional

  • Aprobaciones y certificados metrológicos

    Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)
    La tecnología Heartbeat cumple con los requerimientos de rastreabilidad de acuerdo a ISO 9001:2008 – Sección 7.6 a (certificación TÜV)

  • Aprobaciones marítimas y certificados

    LR approval, DNV GL approval, ABS approval, LH/BV approval

  • Certificados y aprobaciones de presión

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, PED, CRN

  • Certificados del material

    material 3.1

  • Aprobaciones higiénicas y certificados

    ACS, KTW/W270, NSF 61 , WRAS BS 6920

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 31
    • Nr 31 Order code 71323007

      Kit power supply, 100-230VAC, Ex

      Usage: Promag/Promass 300/500, transmitter housing, electronic compartment.

    • Nr 31 Order code 71323008

      Kit power supply, 24VDC, Ex

      Usage: Promag/Promass 300/500, transmitter housing, electronic compartment.

    • Nr 31 Order code 71323009

      Kit pow.supply,100-230VAC/24VDC, Non-haz

      Usage: Promag/Promass 300/500 digital. Non-haz, Zone 2, transmitter housing, electronic compartment.

  • 47
  • 36
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT, 100/300/400/500/500 digital

      Usage: Promag/Promass 100/300/500, 500 digital, Prosonic Flow E 100, Promag 400(C). (C) = generation index C.

  • 33
  • 37
    • Nr 37 Order code 71323010

      Kit module cartridge, 300/500, Ex

      Usage: transmitter housing, electronic compartment. Consists of: module cartridge incl. interconnection board.

  • 34
  • 46
  • 45
    • Nr 45 Order code 71323075

      Kit conn.terminal option A, 300/500, Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option A = HART, PROFIBUS PA, FOUNDATION Fieldbus. Consists of: 2x connection terminal 2-Pol., 1x connection terminal 4-Pol.

    • Nr 45 Order code 71323076

      Kit conn.terminal option B, 300/500, Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option B = EtherNet, PROFINET. Consists of: 2x connection terminal 2-Pol.

  • 35
  • 45
    • Nr 45 Order code 71327819

      Kit conn.terminal option C, 300/500, Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option C = PROFIBUS DP, Modbus RS485. Consists of: 2x connection terminal 2-Pol., 1x connection terminal 4-Pol.

  • 50
  • 45
    • Nr 45 Order code 71323077

      Kit terminal option A, 500 dig., Non-haz

      Usage: transmitter housing Alu/polycarbonate, connection compartment. Option A = HART, PROFIBUS PA, FOUNDATION Fieldbus. Consists of: 1x connection terminal 2-Pol., 1x connection terminal 3-Pol., 1x connection terminal 4-Pol., 1x connection terminal 6-Pol.

    • Nr 45 Order code 71323078

      Kit terminal option B, 500 dig., Non-haz

      Usage: transmitter housing Alu/polycarbonate, connection compartment. Option B = EtherNet, PROFINET. Consists of: 1x connection terminal 3-Pol., 1x connection terminal 4-Pol., 1x connection terminal 6-Pol.

    • Nr 45 Order code 71327820

      Kit terminal option C, 500 dig., Non-haz

      Usage: transmitter housing Alu/polycarbonate, connection compartment. Option C = PROFIBUS DP, Modbus RS485. Consists of: 1x connection terminal 2-Pol., 1x connection terminal 3-Pol., 1x connection terminal 4-Pol., 1x connection terminal 6-Pol.

  • 44
    • Nr 44 Order code 71323264

      Kit connection board, Promag P/W, 500,Ex

      Usage: Sensor connection housing. Consists of: connection board, cover to connection board.

  • 20
    • Nr 20 Order code 71323016

      Kit cover, sight glass, Alu,Non-haz/Exde

      Usage: Promag/Promass 300, transmitter housing Alu, Non-haz. Promag/Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110.7x3.53 HNBR.

    • Nr 20 Order code 71323017

      Kit cover,glass, Alu, -50oC,Non-haz/Exde

      Usage: Promass 300, transmitter housing Alu, Non-haz. Promag 500, Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

    • Nr 20 Order code 71323020

      Kit cover, sight glass, Alu, Exd

      Usage: Promag/Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110.7x3.53 HNBR.

    • Nr 20 Order code 71323021

      Kit cover, sight glass, Alu, -50oC, Exd

      Usage: Promag 500, Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

    • Nr 20 Order code 71323024

      Kit cover, sight glass, cast, Ex

      Usage: Promag/Promass 300/500, transmitter housing cast, Ex. Consists of: cover cast, sight glass, O-Ring 110.7x3.53 HNBR.

    • Nr 20 Order code 71323025

      Kit cover, sight glass, cast, -50oC, Ex

      Usage: Promag 500, Promass 300/500, transmitter housing cast, Ex. Consists of: cover cast, sight glass, O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

  • 70
    • Nr 70 Order code 71323026

      Kit cover gasket, sight glass/blind

      Usage: Promag/Promass 300/500, transmitter housing Alu/cast. Consists of: 10x O-Ring 110.7x3.53 HNBR.

    • Nr 70 Order code 71323027

      Kit cover gasket,sight glass/blind,-50oC

      Usage: Promag 500, Promass 300/500, transmitter housing Alu/cast, Consists of: O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

  • 22
    • Nr 22 Order code 71323032

      Kit cover, electronic compart., Alu, Ex

      Usage: Promag/Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 120,2x3,53 HNBR.

    • Nr 22 Order code 71323033

      Kit cover, electr.compart., Alu,-50oC,Ex

      Usage: Promag 500, Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 120,2x3,53 FVMQ, -50oC/-58oF.

    • Nr 22 Order code 71323034

      Kit cover, electronic compart., cast, Ex

      Usage: Promag/Promass 300/500, transmitter housing cast, Ex. Consists of: cover cast, O-Ring 120,2x3,53 HNBR.

    • Nr 22 Order code 71323035

      Kit cover, electr.compart.,cast,-50oC,Ex

      Usage: Promag 500, Promass 300/500, transmitter housing cast, Ex. Consists of: cover cast, O-Ring 120,2x3,53 FVMQ, -50oC/-58oF.

  • 74
    • Nr 74 Order code 71323036

      Kit cover gasket, electronic compart.,Ex

      Usage: Promag/Promass 300/500, transmitter housing Alu/cast, Ex. Consists of: 10x O-Ring 120,2x3,53 HNBR.

    • Nr 74 Order code 71323037

      Kit cover gasket,elect.compart.,-50oC,Ex

      Usage: Promag 500, Promass 300/500, transmitter housing Alu/cast, Ex. Consists of: O-Ring 120,2x3,53 FVMQ, -50oC/-58oF.

  • 23
    • Nr 23 Order code 71323038

      Kit cover, wall mount, Alu, Ex

      Usage: Promag/Promass 500, wall mount transmitter Alu, Ex, connection compartment. Consists of: cover Alu, O-Ring 88,50x3,53 HNBR.

    • Nr 23 Order code 71323039

      Kit cover, wall mount, Alu, -50oC, Ex

      Usage: Promag/Promass 500, wall mount transmitter Alu, Ex, connection compartment. Consists of: cover Alu, O-Ring 88,50x3,53 FVMQ, -50oC/-58oF.

    • Nr 23 Order code 71323040

      Kit cover, wall mount, cast, Ex

      Usage: Promag/Promass 500, wall mount transmitter cast, Ex, connection compartment. Consists of: cover cast, O-Ring 88,50x3,53 HNBR.

    • Nr 23 Order code 71323041

      Kit cover, wall mount, cast, -50oC, Ex

      Usage: Promag/Promass 500, wall mount transmitter cast, Ex, connection compartment. Consists of: cover cast, O-Ring 88,50x3,53 FVMQ, -50oC/-58oF.

  • 75
    • Nr 75 Order code 71323042

      Kit cover gasket, wall mount, Ex

      Usage: Promag/Promass 500, wall mount transmitter Alu/cast, Ex, connection compartment. Consists of: 10x O-Ring 88,50x3,53 HNBR.

    • Nr 75 Order code 71323043

      Kit cover gasket, wall mount, -50oC, Ex

      Usage: Promag/Promass 500, wall mount transmitter Alu/cast, Ex, connection compartment. Consists of: O-Ring 88,50x3,53 FVMQ, -50oC/-58oF.

  • 20
    • Nr 20 Order code 71384170

      Kit cover, alu,Promag 400(C),500 digital

      Usage: Promag 400(C) = generation index C, Promag/Promass 500 digital, transmitter housing Alu. Consists of: cover Alu complete included O-Ring 196,44x3,53 VMQ, default and -50oC/-58oF, wire with screw lock 1,5x150.

    • Nr 20 Order code 71408508

      Kit cover, polycarb., 500 digital

      Usage: Promag/Promass 500 digital, transmitter housing polycarbonate. Consists of: Cover polycarbonate complete, O-Ring 196,44x3,53 VMQ, default and -50oC/-58oF, wire with screw lock 1,5x150.

  • 70
    • Nr 70 Order code 71278078

      Kit cover gasket, alu,400(C),500 digital

      Usage: Promag 400(C) = generation index C, Promag/Promass 500 digital, transmitter housing Alu, Ex. Consists of: 10x O-Ring 196,44x3,53 VMQ, default and -50oC/-58oF.

    • Nr 70 Order code 71278077

      Kit 10 cover gasket, polycarbonate

      Usage: Promag 400(C), 500 digital with polycarbonate housing. (C) = generation index C. Consists of: 10x O-Ring 196,44x3,53 VMQ.

  • 24
    • Nr 24 Order code 71228796

      Kit cover, remote, Alu

      Usage: Promag 400(C) = generation index C, Promag 500, Promag/Promass 500 digital, sensor connection housing. Consists of: cover Alu, O-Ring 113,90x3,53 HNBR.

  • 73
    • Nr 73 Order code 71228798

      Kit housing gaskets, remote, Alu

      Usage: Promag 400(C) = generation index C, Promag 500, Promag 500 digital, sensor connection housing. Consists of: O-Ring 113,90x3,53 HNBR for cover, gasket EPDM for housing/sensor L/P/W, O-Ring 29,87x1,78 HNBR for sensor plug.

  • 24
    • Nr 24 Order code 71323063

      Kit cover, remote, cast, Ex

      Usage: Promag/Promass 500, Promag/Promass 500 digital, sensor connection housing. Consists of: cover cast, O-Ring 120,2x3,53 HNBR.

  • 73
    • Nr 73 Order code 71323067

      Kit housing gaskets, remote, cast, Ex

      Usage: Promag 500, Promag 500 digital, sensor connection housing. Consists of: O-Ring 120,2x3,53 HNBR for cover, O-Ring 88,50x3,53HNBR for housing/sensor O-Ring 29,87x1,78 HNBR for sensor plug.

  • 71
    • Nr 71 Order code 71323069

      Kit interface gaskets, Promag 300/500

      Usage: transmitter housing/sensor or transmitter housing/wall mount. Consists of: 5x O-Ring 88,50x3,53 HNBR for interface, 5x O-Ring 29,87x1,78 HNBR for for sensor plug.

    • Nr 71 Order code 71323070

      Kit interface gaskets, Promag 500, -50oC

      Usage: transmitter housing/wall mount. Consists of: O-Ring 88,50x3,53 FVMQ for interface, -50oC/-58oF, O-Ring 29,87x1,78 FVMQ for for sensor plug, -50oC/-58oF.

  • 11
    • Nr 11 Order code 71323081

      Kit protective cover option A,300/500,Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option A = HART, PROFIBUS PA, PROFIBUS DP, Modbus RS485, FOUNDATION Fieldbus. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

    • Nr 11 Order code 71323082

      Kit protective cover option B,300/500,Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option B = EtherNet, PROFINET. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

  • 13
    • Nr 13 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass 500 digital. Consists of: cover clamp, screw M4x16.

  • 82
    • Nr 82 Order code 71228792

      Kit display protec., 400(C)/500 digital

      Usage: Promag 400(C) = generation index C, Promag/Promass 500 digital, transmitter housing. Consists of: display protection 1.4301, installation material.

  • 87
    • Nr 87 Order code 71343504

      Kit weather protection cover,500 digital

      Usage: Promag/Promass 500 digital, transmitter housing. Consists of: weather protection cover 4404.

    • Nr 87 Order code 71343505

      Kit weather protection cover, 300/500

      Usage: Promag/Promass 300/500, transmitter housing. Consists of: weather protection cover 4404, installation material.

Casos de éxito

Comparar productos
