Proline t-mass 65F
Caudalímetro másico por dispersión térmica

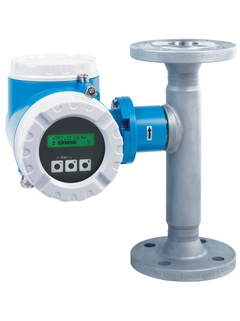

Imagen del caudalímetro de masa térmica t-mass 65F con bridas para gases industriales y aire comprimido ©Endress+Hauser

El principio de medición de caudal por dispersión térmica

Caudalímetro robusto con adaptación a las condiciones cambiantes del proceso.

El equipo integrado en línea t-mass 65F está especialmente diseñado para la medición de caudal másico directa de gases industriales y aire comprimido. Con una rangeabilidad típica de 100:1, puede medir con precisión caudales operativos y fugas. El motor de gas integrado permite al cliente configurar el equipo para 20 gases de libre elección.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Error de medición máx.

      Gas: 1,5 % lect. (10 a 100 % d.f.e.), 0,15 % d.f.e. (1 a 10% d.f.e.)

    • Rango de medición

      0,5 a 3.750 kg/h (1,1 a 8.250 lb/h)

    • Rango de temperatura del medio

      –40 °C a +100 °C (–40 a +212 °F)

    • Máx. presión de proceso

      PN 40 / Cl. 300 / 20 K

    • Materiales húmedos

      Transductor: 1.4404 (316L); Aleación C22, 2.4602 (UNS N06022)
      Conexiones de proceso: 1.4404 (316L/316)
      Cuerpo del sensor:
      DN 15 a 25 (1/2"" a 1""): CF3M-A351
      DN 40 a 100 (1-1/2"" a 4""): 1.4404 (316/316L)
      Buje: PEEK GF30, PVDF
      Sellos O-ring: EPDM, Kalrez 6375, Viton FKM

Selección rápida

Elija entre nuestras opciones recomendadas
Precio de venta
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Medición de gases y mezclas de gases en líneas de pequeño tamaño

    • Seguridad de la planta: alta precisión y repetibilidad para una amplia gama de gases de utilidad y de proceso

    • Medición económica – instalación sencilla, pérdida de carga insignificante y sin...

  • Ámbito de aplicación

    • El principio de medición se caracteriza por una elevada rangeabilidad operativa y una medición de caudal másico directa

    • Medición de gases y mezclas de gases en líneas de pequeño tamaño.

    Propiedades del equipo

    • Versión en línea: diámetro nominal DN 15 a 100...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Térmico

  • Título del producto

    Caudalímetro de alto rendimiento con adaptación inteligente y dinámica para ciclos productivos cambiantes.
    Medición de gases y mezclas de gases en líneas de pequeño tamaño.

  • Características del sensor

    Seguridad de la planta – alta precisión y repetibilidad para una amplia gama de gases de proceso y para aplicaciones auxiliares. Medición económica – instalación sencilla, pérdida de presión insignificante y sin necesidad de mantenimiento.
    Inline version: nominal diameter DN 15 to 100 (½ to 4"). Process pressure up to PN 40, Class 300. High accuracy: ±1.5 % o.r. (10 to 100 % o.f.s.).

  • Características del transmisor

    Tendencias de caudal fiables – medición multivariable. Configuración flexible del dispositivo para adaptarse a la aplicación – función "motor de gas" integrada. Para aplicaciones exigentes – mezclas de gases definibles por el usuario, alta repetibilidad y precisión.
    Device as compact or remote version. 4-20 mA HART, PROFIBUS PA/DP, Modbus RS485, FF. Worldwide approvals (Hazardous areas).

  • Rango de diámetro nominal

    DN 15 a 100 (1/2" a 4")

  • Materiales húmedos

    Transductor: 1.4404 (316L); Aleación C22, 2.4602 (UNS N06022)
    Conexiones de proceso: 1.4404 (316L/316)

    Cuerpo del sensor:
    DN 15 a 25 (1/2"" a 1""): CF3M-A351
    DN 40 a 100 (1-1/2"" a 4""): 1.4404 (316/316L)
    Buje: PEEK GF30, PVDF
    Sellos O-ring: EPDM, Kalrez 6375, Viton FKM

  • Variables medidas

    Caudal másico, temperatura, caudal volumétrico, flujo energético

  • Error de medición máx.

    Gas: 1,5 % lect. (10 a 100 % d.f.e.), 0,15 % d.f.e. (1 a 10% d.f.e.)

  • Rango de medición

    0,5 a 3.750 kg/h (1,1 a 8.250 lb/h)

  • Máx. presión de proceso

    PN 40 / Cl. 300 / 20 K

  • Rango de temperatura del medio

    –40 °C a +100 °C (–40 a +212 °F)

  • Rango de temperatura ambiente

    -20 °C a +60 °C (-4 °F a +140 °F)
    Opcional: -40 °C a +60 °C (-40 °F a +140 °F)

  • Material de la cubierta del transmisor

    Carcasa del transmisor:
    Compacta: fundición de aluminio con recubrimiento electrostático
    Montaje en pared: fundición de aluminio con recubrimiento electrostático
    Remota de Campo: fundición de aluminio con recubrimiento electrostático
    Carcasa de conexión (versión remota): fundición de aluminio con recubrimiento electrostático

  • Grado de protección

    IP 67
    NEMA 4x

  • Pantalla/Operación

    Cristal líquido: retroiluminado, dos líneas con 16 caracteres por línea
    Configuración posible mediante indicador local y software de configuración

  • Salidas

    4-20 mA HART (seleccionable activa/pasiva), pulsos, frecuencia, estado

  • Entradas

    4-20 mA, entrada de estado

  • Comunicación digital

    HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485

  • Suministro de energía

    85 a 260 VAC, 45 a 65 Hz
    20 a 55 VAC, 45 a 65 Hz
    16 a 62 VDC

  • Aprobaciones para áreas peligrosas

    ATEX, FM, CSA, NEPSI

  • Seguridad del producto

    Marcas CE, C-Tick, EAC

  • Certificados y aprobaciones de presión

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, PED, CRN

  • Aprobaciones higiénicas y certificados

    Servicio de oxígeno (certificado de acuerdo a BS IEC 60877)
